2.3 LU構成

HDLMをインストールすると,ホスト側でのLU構成の認識が,次のように変わります。

HDLMをインストールする前
ホストの「ディスクの管理」画面では,SCSIデバイスがパスごとに表示されます。
つまり,ストレージシステム側の1つのLUが,パスと同じ数だけ存在するように見えます。

HDLMをインストールしたあと
パスごとに認識されるLUが,MPIOドライバによって,統合されます。ホストの「ディスクの管理」画面では,ストレージシステム側のLUと1対1で対応するディスクが表示されます。
このため,ストレージシステム側の1つのLUが,ホスト側でも1つに見えます。
なお,SCSIデバイスは,Windowsの「デバイスマネージャ」画面で表示できます。

HDLMをインストールしたあとにホストが認識するLUをホストLU(HLU)と呼びます。ストレージシステム側のLU内のDevに対応する,ホストLU内の領域をホストデバイス(HDev)と呼びます。

HDLMを使用したシステムでは,MPIOドライバによって統合されたディスク(Windowsの「ディスクの管理」画面に表示されるディスク)にドライブレターを割り当てて,目的のLUにアクセスします。

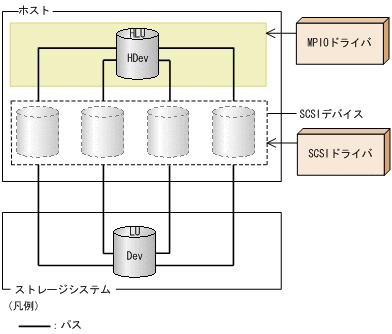

HDLMをインストールしたあとに,ホスト側で認識されるLUの構成を次の図に示します。

図2-4 HDLMをインストールしたあとにホスト側で認識されるLUの構成

[図]

ホスト側で認識される要素を次の表に示します。

表2-3 ホスト側で認識される要素

構成要素 説明
HLU HDLMドライバを通してホストが認識するLUです。ホストLUと呼びます。パスの数に関係なく,ストレージシステム側の1つのLUに対して1つのホストLUが認識されます。
HDev HDLMドライバを通してホストが認識する,LU内のDevです。ホストデバイスと呼びます。
