1.3.2 Brocade(SMI Agent for FOS)に接続してBrocade社製スイッチ(B-Model)を監視する場合

Brocade (SMI Agent for FOS)に接続してBrocade社製スイッチ(B-Model)を監視する場合のシステム構成例を「図1-6 Brocade (SMI Agent for FOS)に接続してBrocade社製スイッチ(B-Model)を監視する場合のシステム構成例」に,HTM - Agent for SAN Switch,SMI Agent for FOSおよび監視対象ファブリックの関係を「図1-7 Brocade (SMI Agent for FOS)に接続してBrocade社製スイッチ(B-Model)を監視する場合のHTM - Agent for SAN Switchと前提製品との関係」に示します。

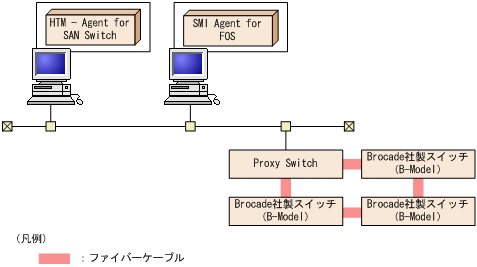

図1-6 Brocade (SMI Agent for FOS)に接続してBrocade社製スイッチ(B-Model)を監視する場合のシステム構成例

[図]

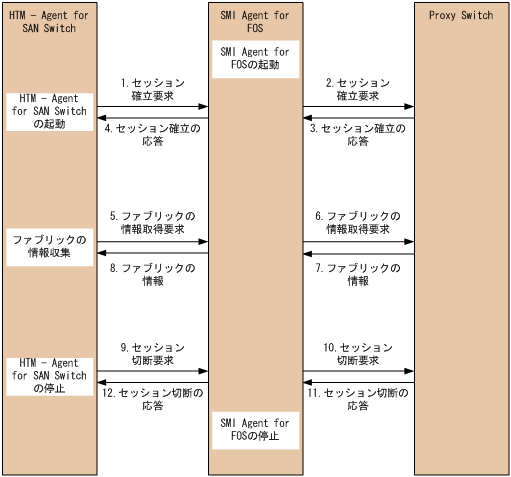

図1-7 Brocade (SMI Agent for FOS)に接続してBrocade社製スイッチ(B-Model)を監視する場合のHTM - Agent for SAN Switchと前提製品との関係

[図]
