1.3.1 Brocade(Network Advisor SMI Agent)またはBrocade(DCFM SMI Agent)に接続してBrocade社製スイッチを監視する場合

Brocade(Network Advisor SMI Agent)またはBrocade(DCFM SMI Agent)に接続してBrocade社製のスイッチを監視する場合のシステム構成例を「図1-2 Brocade社製スイッチ(B-Model)だけで構成されるファブリックをBrocade(Network Advisor SMI Agent)またはBrocade (DCFM SMI Agent)に接続して監視する場合のシステム構成例」~「図1-4 Brocade社製スイッチ(B-Model)およびBrocade社製スイッチ(M-Model)が混在して構成されるファブリックをBrocade(Network Advisor SMI Agent)またはBrocade(DCFM SMI Agent)に接続して監視する場合のシステム構成例 」に示します。また,HTM - Agent for SAN Switch,Network Advisor SMI AgentまたはDCFM SMI Agentおよび監視対象ファブリックの関係を「図1-5 Brocade(Network Advisor SMI Agent)またはBrocade(DCFM SMI Agent)に接続してBrocade社製スイッチを監視する場合のHTM - Agent for SAN Switchと前提製品との関係」に示します。

図1-2 Brocade社製スイッチ(B-Model)だけで構成されるファブリックをBrocade(Network Advisor SMI Agent)またはBrocade (DCFM SMI Agent)に接続して監視する場合のシステム構成例

[図]

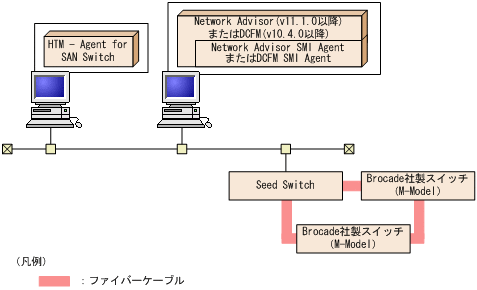

図1-3 Brocade社製スイッチ(M-Model)だけで構成されるファブリックをBrocade(Network Advisor SMI Agent)またはBrocade (DCFM SMI Agent)に接続して監視する場合のシステム構成例

[図]

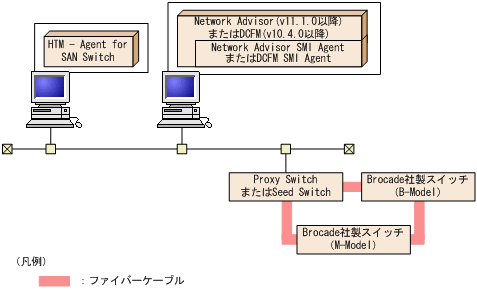

図1-4 Brocade社製スイッチ(B-Model)およびBrocade社製スイッチ(M-Model)が混在して構成されるファブリックをBrocade(Network Advisor SMI Agent)またはBrocade(DCFM SMI Agent)に接続して監視する場合のシステム構成例

[図]

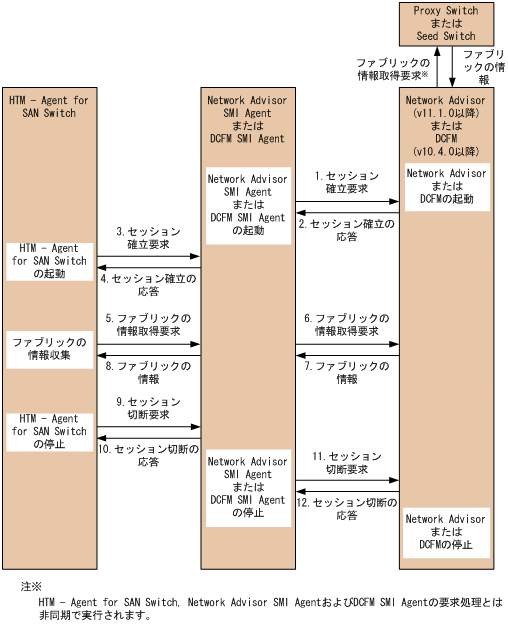

図1-5 Brocade(Network Advisor SMI Agent)またはBrocade(DCFM SMI Agent)に接続してBrocade社製スイッチを監視する場合のHTM - Agent for SAN Switchと前提製品との関係

[図]
