N+1コールドスタンバイ（ディスクパス切替え方式）を利用して，システムを構築する場合の前提条件を示します。

(a)　N+1コールドスタンバイの前提条件

• 現用系のサーバモジュールのブートディスクおよびすべてのデータディスクが，外部のストレージ（日立ディスクアレイシステム）にあること
  外部のストレージを利用する場合の運用については，「10.3　ディスク割り当て時のアクセス制限」を参照してください。

• グループ属性がN+1コールドスタンバイの現用系サーバモジュールは，ストレージ運用支援機能を利用してホストグループ割り当てを実施していること
  ストレージ運用支援機能については，「10.　ストレージ運用支援」を参照してください。
  ただし，Device Managerのバージョンが5.0より前の場合，9900VシリーズおよびHitachi USPで構成されるホストにN+1コールドスタンバイを適用できません。

• N+1コールドスタンバイのネットワーク環境とストレージシステム環境は，同一ネットワーク内かつ同一ゾーン内であること
  ネットワーク環境とストレージシステム環境については，「9.8.1(2)　ネットワーク環境の前提条件」を参照してください。

• 予備系サーバモジュールは，現用系のサーバモジュールのモデルやアーキテクチャなどと一致していること
  予備系サーバモジュールの適用条件については，「9.8.1(3)　予備系サーバモジュールの前提条件」を参照してください。

• 現用系のサーバモジュールがSMP構成の場合，予備系サーバモジュールは現用系のサーバモジュールと同一仕様のサーバモジュールを使用し，事前にSMP構成にしておくこと
• 現用系のサーバモジュールが次に示す機能を持つNIC/HBAドライバをインストールしている場合は，次の機能を無効としていること

  • NICのMACアドレスに対してIPアドレスを固定的に割り当てる機能（例：DHCPサーバを利用する，ifcgf-ethファイルでHWADDRの設定をするなど）
  • HBAのPersistent Binding機能（SCSIのTargetIDを特定のFCデバイスに永続的に割り当てる機能）
• 現用系のサーバモジュールでWindowsを利用する場合，BitLockerドライブ暗号化を利用しないこと
  BitLockerドライブ暗号化を利用したシステムでN+1コールドスタンバイを利用すると，ハードウェアの整合性が取れなくなって起動プロセスがロックされてしまい，OSが起動できなくなることがあります。そのため，N+1コールドスタンバイを利用する場合は，BitLockerドライブ暗号化を利用しないでください。BitLockerドライブ暗号化については，OSのヘルプまたはOSのドキュメントを参照してください。


これらの前提条件をすべて満たしていても，N+1コールドスタンバイ機能を適用する場合は，運用前に切り替えテストを実施してください。N+1コールドスタンバイ機能を適用するための手順については，「9.8.3　N+1コールドスタンバイ（ディスクパス切替え方式）の設定」を参照してください。

N+1コールドスタンバイを適用する場合，現用系サーバモジュール，予備系サーバモジュール，およびストレージシステムは，1つのネットワークスイッチまたはファイバチャネルスイッチに接続され，現用系サーバモジュールおよび予備系サーバモジュールは同一ネットワーク内で，かつ同一ストレージシステムの同一ポートに接続される必要があります。

また，サーバシャーシを複数使用し，サーバシャーシ間にわたる現用系サーバモジュール，予備系サーバモジュールを使用する場合も，同一ネットワーク内でかつ同一ゾーン内であればN+1コールドスタンバイを適用できます。

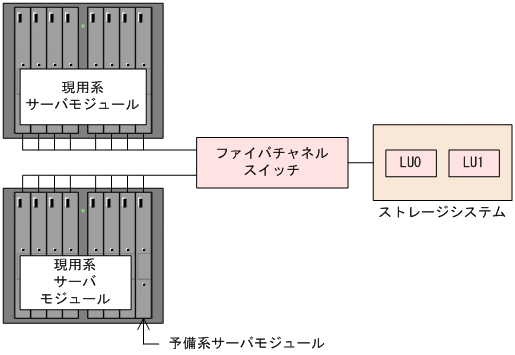

サーバシャーシ間にわたるN+1コールドスタンバイの適用例を次の図に示します。

図9-23　サーバシャーシ間にわたるN+1コールドスタンバイの適用例

N+1コールドスタンバイを適用するには，現用系サーバモジュールに対して，予備系サーバモジュールが，次の表に示す条件をすべて満たしている必要があります。

条件の一部については，予備系サーバモジュール設定時にBSM Plusによって自動チェックされます。自動チェックの結果，条件に一致しない場合はエラーダイアログが表示されます。自動チェックされない条件については，条件を満たしていることを事前に確認してください。

表9-15　予備系サーバモジュールの条件

項目	適用可能な条件
モデル名	現用系サーバモジュールと一致している。
サーバシャーシ	サーバシャーシ種別が現用系サーバモジュールと一致している。※1※2
アーキテクチャ	現用系サーバモジュールと一致している。 例えば，予備系サーバモジュールとしてIPFサーバモジュールだけが適用できる。※3
CPU名，Way数，周波数	現用系サーバモジュールと一致している。
メモリ容量	現用系サーバモジュールと一致している。
ローカルディスクの搭載数，接続形態，容量	現用系サーバモジュールと一致している。
搭載I/O数	現用系サーバモジュールが搭載しているNICおよびHBAの搭載数・搭載スロット位置・搭載ポート数と一致している。
ネットワークの接続形態	現用系サーバモジュールが搭載している全NICポートが，接続先のネットワークスイッチに接続されている。
SANの接続形態	現用系サーバモジュールにHBAが搭載されている場合，搭載されている全HBAポートが，接続先のストレージシステムのポートに接続されている。また，同一のゾーンに所属している。
搭載I/O構成	現用系サーバモジュールが搭載しているI/Oモジュールの構成（サーバシャーシのモデル，I/OモジュールのTYPE，アダプタ，接続機器など）と一致している。
ファームウェア	現用系サーバモジュールと一致している。

注※1

BS1000に搭載しているサーバモジュール以外の混在はできません。

注※2

現用系と異なる場合は，予備登録時にKASM510BE-Eのエラーが出力され，予備登録できません。

注※3

現用系と異なる場合は，予備登録時にKASM200A0-Eのエラーが出力され，予備登録できません。

また，予備系サーバモジュールに対しては，次に示す設定をしておく必要があります。

表9-16　予備系サーバモジュールに対する事前設定項目

設定項目	設定内容
SMP構成設定	現用系サーバモジュールがSMP構成にされている場合は，現用系サーバモジュールのSMP構成と一致するように予備系サーバモジュールを構成してください。
EFI設定	現用系サーバモジュールのEFIのブートプライオリティと一致するように設定してください。 EFIにブートデバイスパスを設定するには，予備系サーバモジュールにブートデバイスを接続します。EFIにブートデバイスパスを設定するには，「9.8.3　N+1コールドスタンバイ（ディスクパス切替え方式）の設定」を参照してください。 現用系サーバモジュールのブートデバイスパスを変更した場合（OSの再インストール操作など）は，予備系サーバモジュールのEFIブートデバイスも再設定してください。

N+1冗長化は，サーバモジュール障害時のN+1自動切り替え処理の冗長化を対象とします。N+1冗長化の前提条件を次に示します。

• すべてのマネージャサービスのN+1コールドスタンバイ設定（N+1グループの設定，現用系サーバモジュールおよび予備系サーバモジュールの設定を含む）およびストレージ運用支援機能の設定が同一であること。また，ネットワークスイッチ連携機能を有効にする場合は，ネットワークスイッチ連携機能の設定が同一であること。


  注意

  BSM Plusの自動切り替え対象アラート設定ファイルを，各マネージャサービスで変更する必要があります。自動切り替え対象アラート設定ファイルの変更については，「9.8.2(3)　自動切り替えの対象となるアラートの設定」を参照してください。

• すべてのマネージャサービスの管理下にあるホストおよびシャーシが同一であること。
• すべてのマネージャサービスの管理する情報（シャーシ，サーバモジュール，パーティション，ストレージ）が一致していること。
