5.1.1　接続状況の表示

コネクション接続状況は，［IGSコネクション状況］画面で参照できます。参照方法を示します。

1. ［スタート］メニューから［プログラム］−［Internet Gateway Server］−［接続状況］を選択する。
   ［IGSコネクション状況］画面が表示されます。

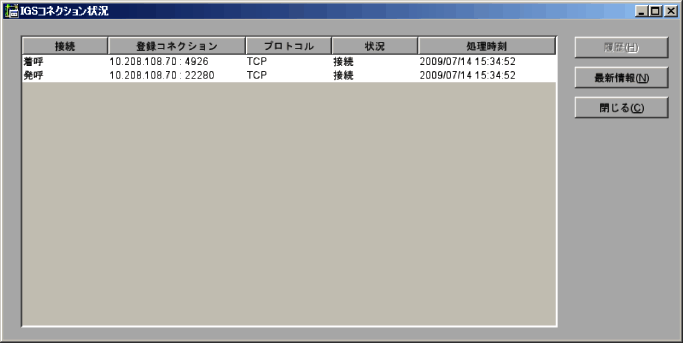

   図5-1　［IGSコネクション状況］画面（ポート統合モード）



次に［IGSコネクション状況］画面の表示内容について説明します。

• 接続
  IGSコネクションの接続方向が表示されます。接続方向には発呼と着呼があります。

• 登録コネクション
  連携するJP1/Cm2/IGSサーバのIPアドレスと，ポート番号が表示されます。通信情報の設定で，接続先JP1/Cm2/IGSサーバにホスト名を指定した場合も，IPアドレスで表示されます。接続が発呼の場合は接続先のJP1/Cm2/IGSサーバのIPアドレスとポート番号，接続が着呼の場合は接続元のJP1/Cm2/IGSサーバのIPアドレスとポート番号が表示されます。

• プロトコル
  IGSコネクションのプロトコルが表示されます。

• 状況
  IGSコネクションの接続状況が表示されます。接続状況には，接続，障害，および未接続があります。詳細については，表5-1を参照してください。

• 処理時刻
  IGSコネクションの処理時刻は，「状況」によって表示内容が異なります。詳細については，次の表を参照してください。


  表5-1　状況ごとのコネクション状態と処理時刻の意味

  状況		処理時刻
  表示	コネクション状態
  接続	連携するJP1/Cm2/IGSサーバとのIGSコネクションは，接続中です。	IGSコネクションの確立時刻
  障害	連携するJP1/Cm2/IGSサーバとのIGSコネクションは，障害発生によって切断されています。次のIGSコネクションに対する要求が発生した時点で，再接続を試みます。	IGSコネクションの切断時刻
  未接続	連携するJP1/Cm2/IGSサーバとのIGSコネクションは，JP1/Cm2/IGSを起動してから一度も利用されていないか，または環境設定の接続方式で「利用時接続」が選択され，無通信状態のために接続が切断されています。	IGSコネクションの切断時刻（処理時間が空白の場合は，一度もコネクションが確立されていない）

接続状況を読み込み直して再表示するには

［最新情報］ボタンをクリックします。接続状況が変化している場合は，最新情報が表示されます。

IGSコネクションの利用履歴を表示するには

特定のIGSコネクションを選択して［履歴］ボタンをクリックします。コネクション利用履歴の詳細については，「5.1.2　利用履歴の表示」を参照してください。

コネクション状況表示をソートするには

［IGSコネクション状況表示］画面で［接続］，［登録コネクション］，［プロトコル］，［状況］および［処理時刻］の部分をクリックするとその項目をキーとして表示内容がソートされます。クリックした項目には昇順のときには「▲」マーク，降順のときには「▼」マークが表示されます。昇順と降順の表示はクリックするごとに切り替わります。

［最新情報］ボタンをクリックして最新情報を取得した場合，選択されているソート順は解除され，デフォルトのソート順で表示されます。
