4.7.1　SNMPプロキシを使用してネットワークを監視する定義例

次のようなシステム構成での例を説明します。

運用例
ネットワークAのNNMiが，ネットワークBのSNMPエージェントを管理する。

システム構成・設定例
  • NATはない。
  • ファイアウォールを次のように設定している。
  • TCP通信は透過する。
  • SNMP通信は透過しない。
  • 管理側ネットワークのNNMiと被管理側ネットワークA，BのSNMPエージェントがSNMP通信をする。
  • JP1/Cm2/IGSはNNMiまたはSNMPエージェントとのインターフェースとしてSNMPプロキシを使用する。

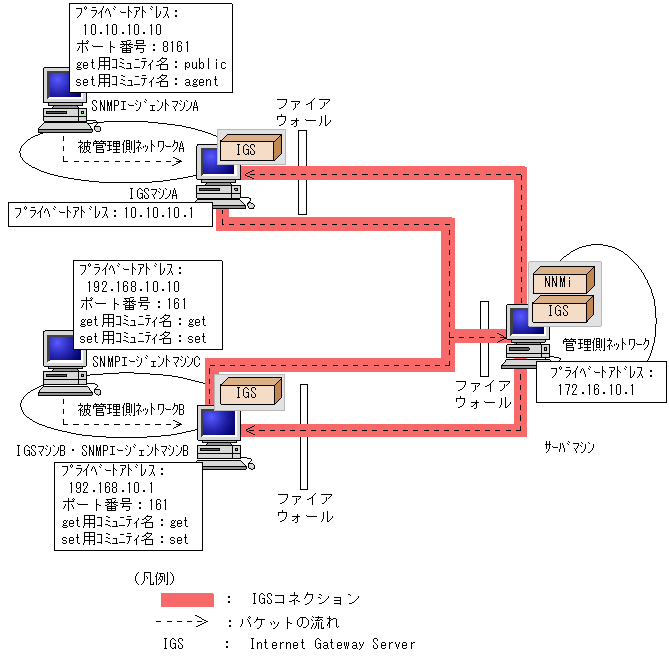

    図4-35　SNMPプロキシを使用してネットワークを監視する例

    [図データ]

＜この項の構成＞
(1)　管理側ネットワークのJP1/Cm2/IGSでの設定
(2)　被管理側ネットワークAのJP1/Cm2/IGSマシンでの設定
(3)　被管理側ネットワークBのJP1/Cm2/IGSマシンBでの設定
(4)　被管理側ネットワークのSNMPエージェントAでの設定
(5)　被管理側ネットワークのSNMPエージェントB，Cでの設定

(1)　管理側ネットワークのJP1/Cm2/IGSでの設定

  1. 接続先となる被管理側JP1/Cm2/IGSマシンAを決定する。
    ［IGS環境設定−通信情報］画面で，JP1/Cm2/IGSマシンAの情報を設定します。
    • IGSノードアドレス：10.10.10.1
    • ポート番号：22280
    • 接続方式：常時接続
    詳細については「4.2.2(1)　IGSコネクション情報を登録する」を参照してください。

  2. IGSコネクションとSNMPエージェントAに対するAPコネクション（SNMP要求/応答）を対応付ける。
    ［IGS環境設定−適用情報］画面で，SNMPエージェントAの情報を設定します。
    • 送信先APノード：10.10.10.10
    • 対象APポート：送信先
    • ポート番号：8161
    詳細については「4.2.2(2)　APコネクション情報を登録する」を参照してください。

  3. 接続先となる被管理側JP1/Cm2/IGSマシンBを決定する。
    ［IGS環境設定−通信情報］画面で，JP1/Cm2/IGSマシンBの情報を設定します。
    • IGSノードアドレス：192.168.10.1
    • ポート番号：22280
    • 接続方式：常時接続
    詳細については「4.2.2(1)　IGSコネクション情報を登録する」を参照してください。

  4. IGSコネクションとSNMPエージェントB，Cに対するAPコネクション（SNMP要求/応答）を対応付ける。
    ［IGS環境設定−適用情報］画面で，SNMPエージェントAの情報を設定します。
    • 送信先APノード：192.168.10.*
    • 対象APポート：送信先
    • ポート番号：161
    詳細については「4.2.2(2)　APコネクション情報を登録する」を参照してください。

  5. SNMPプロキシの設定をする。
    ［IGS環境設定−SNMPプロキシ］画面の［要求応答の設定］タブで，SNMPエージェントAの情報を追加します。
    • ターゲット：10.10.10.10
    • コミュニティ名：public
    • 設定コミュニティ名：agent
    • タイムアウト時間：任意
    • リモートポート番号：8161
    詳細については「4.2.3(1)　SNMP要求応答を定義する」を参照してください。

  6. 続けて，SNMPエージェントB，Cに対するSNMPプロキシを設定する。
    ［要求応答の追加/変更］画面で，SNMPエージェントBおよびCの情報を追加します。
    • ターゲット：192.168.10.1-10
    • コミュニティ名：get
    • 設定コミュニティ名：set
    • タイムアウト時間：任意
    • リモートポート番号：161

  7. NNMiのプロキシを設定する。
    NNMiの通信の設定の［特定ノードの設定］で，次の設定をします。
    ターゲットのホスト名 読み取りコミュニティ文字列 SNMPプロキシアドレス SNMPプロキシポート
    10.10.10.10 10.10.10.10 172.16.10.1 20229（プロキシに指定したJP1/Cm2/IGSマシンで，サービス名cm2proxysnmpに指定されたポート番号）
    192.168.10.1 192.168.10.1
    192.168.10.10 192.168.10.10

(2)　被管理側ネットワークAのJP1/Cm2/IGSマシンでの設定

  1. オプション定義ファイルで，NNMiとの共存設定を設定する。
    • cooperation：agent
    詳細については「7.2　オプション定義ファイル（igsopt.conf）」を参照してください。

  2. 接続先となる管理側JP1/Cm2/IGSマシンを決定する。
    ［IGS環境設定−通信情報］画面で，管理側JP1/Cm2/IGSマシンの情報を設定します。
    • IGSノードアドレス：172.16.10.1
    • ポート番号：22280
    • 接続方式：常時接続
    詳細については「4.2.2(1)　IGSコネクション情報を登録する」を参照してください。

  3. IGSコネクションとNNMiに対するAPコネクション（SNMPトラップ）を対応付ける。
    ［IGS環境設定−適用情報］画面で，管理側JP1/Cm2/IGSマシンの情報を設定します。
    • 送信先APノード：172.16.10.1
    • 対象APポート：送信先
    • ポート番号：162
    詳細については「4.2.2(2)　APコネクション情報を登録する」を参照してください。

  4. SNMPプロキシを設定する。
    ［IGS環境設定−SNMPプロキシ］画面の［トラップの設定］タブから［宛先追加/変更］画面を表示し，JP1/Cm2/IGSマシンAの情報を追加します。
    • 送信先マネージャのアドレス：172.16.10.1
    詳細については「4.2.3(2)　SNMPトラップ通知を定義する」を参照してください。

(3)　被管理側ネットワークBのJP1/Cm2/IGSマシンBでの設定

  1. オプション定義ファイルで，NNMiとの共存設定を設定する。
    • cooperation：agent
    詳細については「7.2　オプション定義ファイル（igsopt.conf）」を参照してください。

  2. 相手先となる管理側JP1/Cm2/IGSマシンを決定する。
    ［IGS環境設定−通信情報］画面で，管理側JP1/Cm2/IGSマシンの情報を設定します。
    • IGSノードアドレス：172.16.10.1
    • ポート番号：22280
    • 接続方式：常時接続
    詳細については「4.2.2(1)　IGSコネクション情報を登録する」を参照してください。

  3. IGSコネクションとNNMiに対するAPコネクション（SNMPトラップ）を対応付ける。
    ［IGS環境設定−適用情報］画面で，管理側JP1/Cm2/IGSマシンの情報を設定します。
    • 送信先APノード：172.16.10.1
    • 対象APポート：送信先
    • ポート番号：162
    詳細については「4.2.2(2)　APコネクション情報を登録する」を参照してください。

  4. SNMPプロキシを設定する。
    ［IGS環境設定−SNMPプロキシ］画面の［トラップの設定］タブから［宛先追加/変更］画面を表示し，管理側JP1/Cm2/IGSマシンの情報を追加します。
    • 送信先マネージャのアドレス：172.16.10.1
    詳細については「4.2.3(2)　SNMPトラップ通知を定義する」を参照してください。

(4)　被管理側ネットワークのSNMPエージェントAでの設定

SNMPトラップの送信先にJP1/Cm2/IGSマシンAのプライベートアドレスを設定します。

(5)　被管理側ネットワークのSNMPエージェントB，Cでの設定

SNMPトラップの送信先にJP1/Cm2/IGSマシンBのプライベートアドレスを設定します。
