JP1 Version 9　JP1/Cm2/Internet Gateway Server

4.4.1　環境設定内容の表示

設定内容の確認方法を説明します。

1. ［IGS環境設定］画面の［内容表示］ボタンをクリックする。
   ［IGS設定内容表示］画面が表示されます。


• ポート統合モードの場合

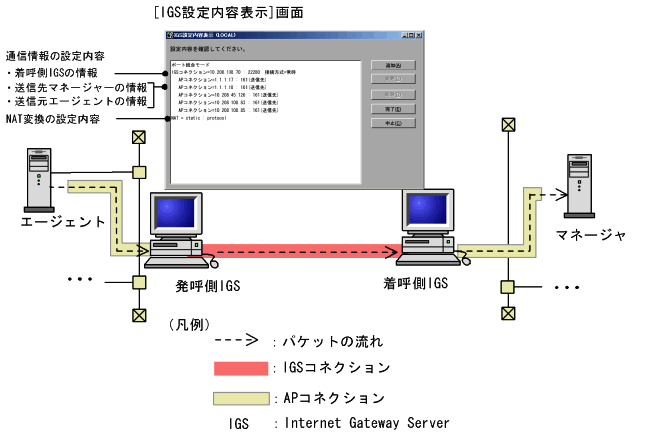

  図4-31　［IGS設定内容表示］画面（ポート統合モードの場合）



［IGS設定内容表示］画面（ポート統合モードの場合）で表示される内容について説明します。

• 通信情報の設定内容
  登録したIGSコネクションと適用するAPコネクションが一固まりとして表示されます。同じアプリケーションサーバのアドレスに対して複数個のポートを登録している場合，APコネクションが複数行にわたって表示されます。

• NAT変換の設定内容
  NAT変換の設定内容が1行に表示されます。何も設定されていない場合は，「NAT=no」と表示されます。


なお，NAT変換の詳細情報およびSNMPプロキシに関する情報は，この画面には表示されません。これらの情報については，各画面に現在の入力値が保持されています。それぞれの画面から設定内容を確認してください。

• シングルサーバモードの場合

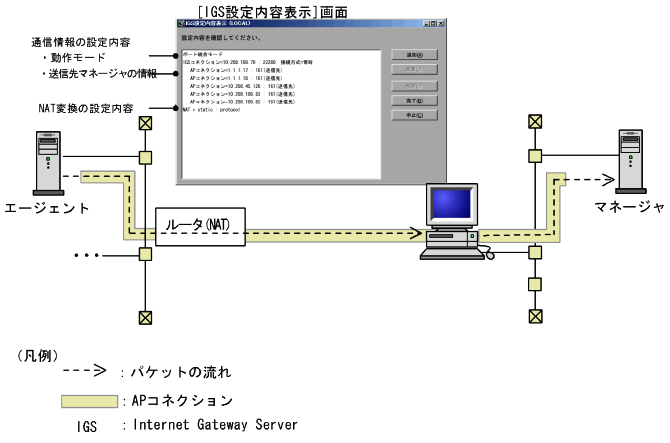

  図4-32　［IGS設定内容表示］画面（シングルサーバモードの場合）



［IGS設定内容表示］画面（シングルサーバモードの場合）で表示される内容について説明します。

• 通信情報の設定内容
  シングルサーバ機能を利用するAPコネクションが表示されます。同じアプリケーションサーバのアドレスに対して複数個のポートを登録している場合，APコネクションが複数行にわたって表示されます。

• NAT変換の設定内容
  NAT変換の設定内容が1行に表示されます。何も設定されていない場合は，「NAT=no」と表示されます。
