4.1.1　ポート統合機能を使用する場合

＜この項の構成＞

(1)　JP1/Cm2/IGSをSNMPのプロキシサーバとして運用する場合

(2)　JP1/Cm2/IGSをTCP/IP，UDP/IPのプロキシサーバとして運用する場合

(3)　JP1/Cm2/IGSをゲートウェイサーバとして運用する場合

(1)　JP1/Cm2/IGSをSNMPのプロキシサーバとして運用する場合

アプリケーション間の通信時に，NNMiを使用してJP1/Cm2/IGSをプロキシサーバとして経由するための設定を，次の図に示します。プロトコルはSNMPを使用します。なお，NNMを使用してJP1/Cm2/IGSをプロキシサーバとして経由するための設定については，「付録G.1　NNMを使用してSNMPプロキシ通信する場合の設定」を参照してください。

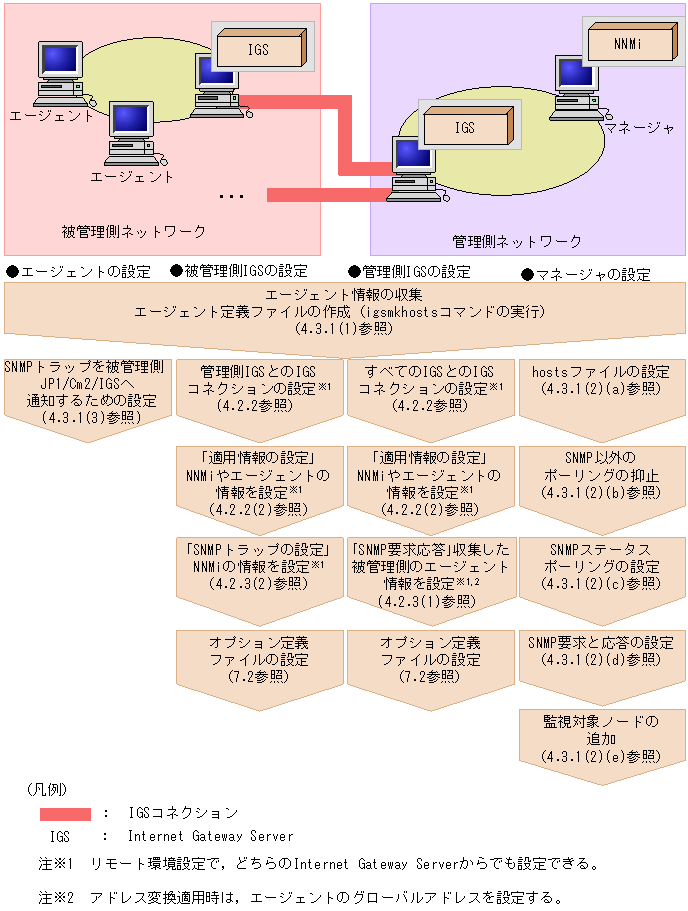

図4-1　SNMPプロキシ通信機能の設定の流れ（ポート統合モードの場合）

(2)　JP1/Cm2/IGSをTCP/IP，UDP/IPのプロキシサーバとして運用する場合

アプリケーション間の通信時に，Internet Gateway Serverをプロキシサーバとして経由するための設定を，次の図に示します。

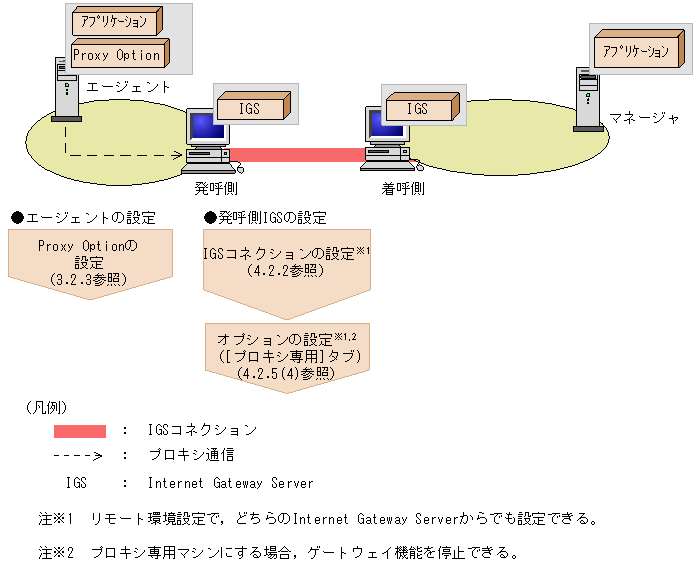

図4-2　プロキシ通信機能の設定の流れ（ポート統合モードの場合）

(3)　JP1/Cm2/IGSをゲートウェイサーバとして運用する場合

JP1/Cm2/IGSをゲートウェイサーバとして運用し，カプセル化通信をするための設定の流れを次の図に示します。

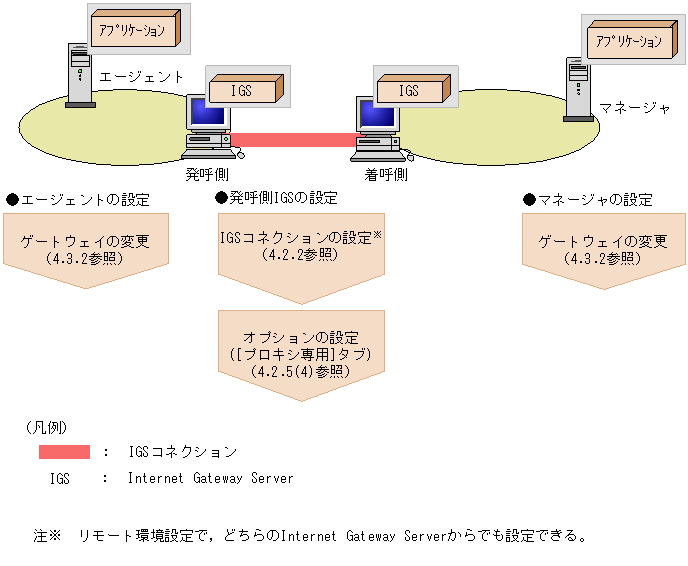

図4-3　ポート統合機能の設定の流れ
