2.3　シングルサーバ

シングルサーバとは，ポート統合をしないで，1台のJP1/Cm2/IGSでプロトコルデータ部のNAT変換だけを処理する機能です。ルータ（NAT）ではIPヘッダ部のNAT変換を処理します。

シングルサーバ機能の概要を次の図に示します。なお，図中の番号と説明の番号は対応しています。

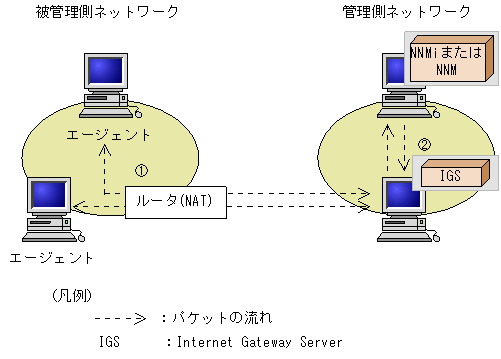

図2-4　シングルサーバ機能の概要

[図データ]

  1. 被管理側ネットワークのルータ（NAT）は，IPヘッダ部のNAT変換をします。
  2. 管理側ネットワークのJP1/Cm2/IGSは，データ部のNAT変換をします。

注意事項
  • ほかのJP1/Cm2/IGSとIGSコネクションを接続することはできません。ただし，リモート環境設定機能はシングルサーバモードでも使用できます。
  • JP1/Cm2/IGSはプロキシサーバとして動作し，SNMPプロキシ通信またはプロキシ通信に対応します。JP1/Cm2/IGSをゲートウェイサーバとして使用することはできません。
  • 管理側および被管理側の両方がプライベートネットワークにある場合は使用できません。
  • シングルサーバモードとポート統合モードの切り換えは動的構成変更に対応していません。動作モードを切り換える場合は，JP1/Cm2/IGSを停止して再起動してください。
