1.3.2　JP1/Cm2/IGSの運用形態による構成

アプリケーションからの通信を，IGSコネクションを経由して送信する場合は，次の運用方式があります。

使用する環境に合わせて，選択してください。なお，運用方式はアプリケーションサーバごとに選択できます。ネットワーク内で運用方式を混在させることもできます。

＜この項の構成＞
(1)　JP1/Cm2/IGSをプロキシサーバとして運用する場合
(2)　JP1/Cm2/IGSをゲートウェイサーバとして運用する場合
(3)　JP1/Cm2/IGSをプロキシサーバ兼ゲートウェイサーバとして運用する場合

(1)　JP1/Cm2/IGSをプロキシサーバとして運用する場合

JP1/Cm2/IGSをプロキシサーバマシン専用として運用する場合は，ゲートウェイサーバとしての機能を停止させることができます。設定については「4.2.5(4)　プロキシ専用マシンとしての設定」を参照してください。

なお，JP1/Cm2/IGSをプロキシサーバとして運用する場合，ICMPプロトコルのパケットをカプセル化することはできません。

対象プロトコルごとに，システム構成例を示します。

(a)　SNMPのプロキシサーバとして運用する

次の製品を使って，SNMPによるネットワーク管理をする場合に使用します。マネージャからJP1/Cm2/IGSを経由して，ネットワークを介したエージェントの管理ができます。

この運用方式では，NNMiを管理側ネットワークのJP1/Cm2/IGSマシンと同じマシンにインストールして運用することもできます。また，NNMiまたはNNMと連携するエージェント製品をJP1/Cm2/IGSマシンと同じマシンにインストールして運用することもできます。

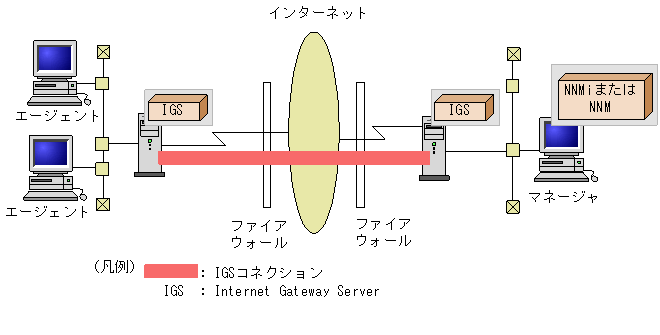

図1-6　JP1/Cm2/IGSをSNMPのプロキシサーバとして運用するシステム構成例

[図データ]

(b)　TCP/IP，UDP/IPのプロキシサーバとして運用する

プロキシ機能を適用するように設定されたアプリケーションデータだけが，Proxy OptionによってInternet Gateway Serverに送信されます。ゲートウェイの設定は必要ありません。

なお，この方式ではICMPプロトコルのパケットをカプセル化することはできません。

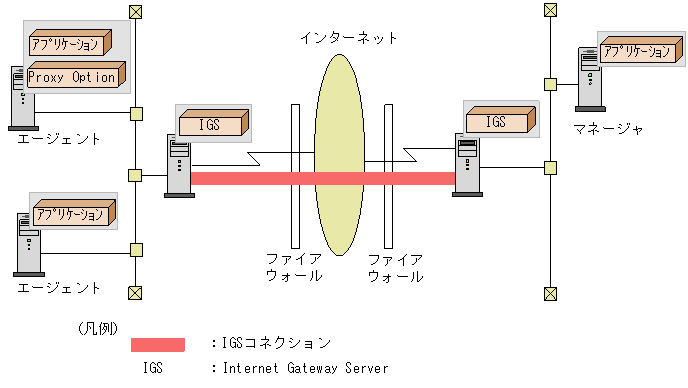

図1-7　JP1/Cm2/IGSをTCP/IP，UDP/IPのプロキシサーバとして運用するシステム構成例

[図データ]

(2)　JP1/Cm2/IGSをゲートウェイサーバとして運用する場合

アプリケーションサーバのゲートウェイをJP1/Cm2/IGSに向け，アプリケーションのデータを，JP1/Cm2/IGSを介して送信します。JP1/Cm2/IGSは，TCP/IP，UDP/IP，ICMPプロトコルのパケットの中から，指定されたアプリケーションのパケットをカプセル化します。そのほかのパケットは，JP1/Cm2/IGSで破棄されます。次の図のように，JP1/Cm2/IGSを経由して通信をするアプリケーションサーバが複数ある場合は，各アプリケーションサーバに対するゲートウェイを設定します。

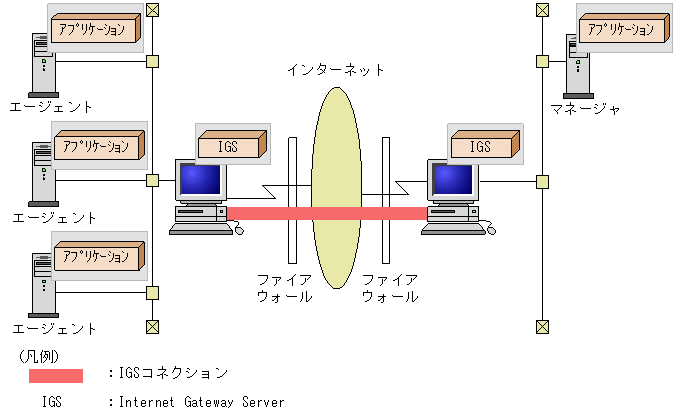

図1-8　JP1/Cm2/IGSをゲートウェイサーバとして運用するシステム構成例

[図データ]

この運用方式では，アプリケーションサーバとJP1/Cm2/IGSマシンは別のマシンにする必要があります。JP1/Cm2/IGSと同じマシンにインストールされたアプリケーションからのデータは，JP1/Cm2/IGSを介して通信することはできません。

注意
  • アプリケーションサーバのデフォルトゲートウェイを，JP1/Cm2/IGSに設定することもできますが，JP1/Cm2/IGSではフォワードしないため，同一ネットワーク上およびJP1/Cm2/IGSでカプセル化情報に指定されたアプリケーション以外の通信ができなくなります。
  • Windows Server 2003 (x64)およびWindows Server 2003 R2 (x64)では，Windowsファイアウォールを「有効」にしている場合，rawソケットからの通信がWindowsファイアウォールによって切断されることがあります。そのため，JP1/Cm2/IGSをゲートウェイサーバとして運用する場合は，Windowsファイアウォールを「無効」または「停止」にして使用してください。

(3)　JP1/Cm2/IGSをプロキシサーバ兼ゲートウェイサーバとして運用する場合

JP1/Cm2/IGSをプロキシサーバ兼ゲートウェイサーバとして運用することもできます。

JP1/Cm2/IGSをプロキシサーバ兼ゲートウェイサーバとして運用する場合のシステム構成例を次の図に示します。このシステム構成例では，アプリケーションAの通信についてはJP1/Cm2/IGSをゲートウェイサーバとして運用し，NNMiとSNMPエージェント間の通信についてはJP1/Cm2/IGSをSNMPのプロキシサーバとして運用しています。

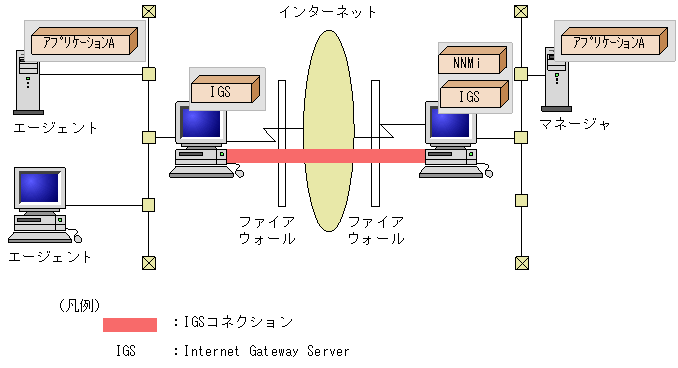

図1-9　JP1/Cm2/IGSをSNMPのプロキシサーバ兼ゲートウェイサーバとして運用するシステム構成例

[図データ]
