2.3　スイッチにネットワーク構成情報を設定する機能

JP1/Cm2/NCでは，JP1/Cm2/NC - ViewのGUIを使用して，複数のスイッチにネットワーク構成情報を設定できます。設定内容は，ネットワーク構成情報単位に定義します。ネットワーク構成情報については「2.1　ネットワーク構成情報」を参照してください。JP1/Cm2/NC - ViewのGUIを用いて設定した内容は，いったんJP1/Cm2/NC - ManagerのDBに格納され，そこから各スイッチに反映されます。

JP1/Cm2/NCを使用してスイッチにネットワーク構成情報を設定する流れを次の図に示します。

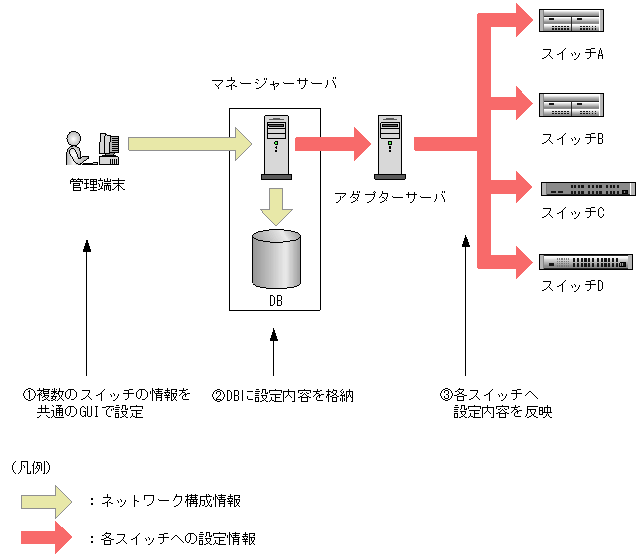

図2-7　JP1/Cm2/NCを使用してスイッチにネットワーク構成情報を設定する流れ

スイッチのネットワーク構成情報の設定は，JP1/Cm2/NC - Viewのメイン画面である［Network Element Configuration - View］ウィンドウから操作します。［Network Element Configuration - View］ウィンドウは，用途によってビューが分かれています。［Network Element Configuration - View］ウィンドウで表示できるビューと設定用途について次の表に示します。

表2-41　［Network Element Configuration - View］ウィンドウで表示できるビューと設定用途

表示ビュー名	用途
管理対象ビュー	−
VLANビュー	JP1/Cm2/NCが管理しているスイッチにVLANを設定するために使用します。
SLBビュー	JP1/Cm2/NCが管理しているスイッチにSLBを設定するために使用します。
スイッチ構成ビュー	JP1/Cm2/NCが管理しているスイッチにVLANおよびSLB以外（アクセス制御，QoS制御またはアップリンクフェイルオーバー）を設定するために使用します。

（凡例）

−：設定では使用しない。

各ビューは，ログイン時に選択できます。また，別のビューから表示を切り替えることもできます。目的のビューを表示したあと，各ビューからスイッチのネットワーク構成情報を設定します。
