2.2　スイッチのネットワーク構成情報を表示する機能

JP1/Cm2/NCを使用すると，JP1/Cm2/NC - Managerによってネットワークに散在するスイッチの設定情報を取得し，画面に一覧で表示できます。各スイッチから取得した情報は，ネットワーク構成情報としてJP1/Cm2/NC - ManagerのDBに一括管理されます。ネットワーク構成情報については「2.1　ネットワーク構成情報」を参照してください。

JP1/Cm2/NCを使用してスイッチのネットワーク構成情報を表示する流れを次の図に示します。

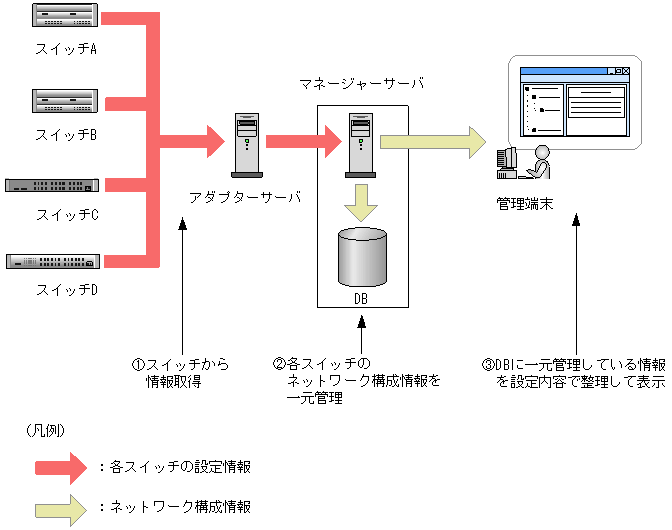

図2-1　JP1/Cm2/NCを使用してスイッチのネットワーク構成情報を表示する流れ

スイッチから取得した設定情報は，JP1/Cm2/NC - Viewのメイン画面である［Network Element Configuration - View］ウィンドウから確認できます。

［Network Element Configuration - View］ウィンドウの表示イメージを次に示します。

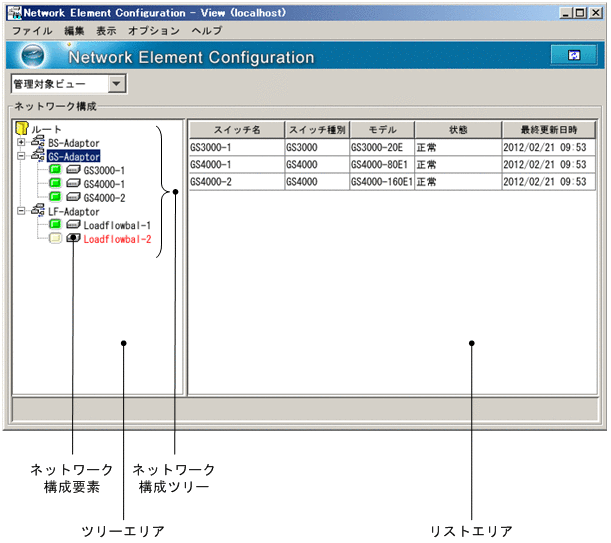

図2-2　［Network Element Configuration - View］ウィンドウ

［Network Element Configuration - View］ウィンドウは「ツリーエリア」と「リストエリア」から構成されています。ツリーエリアには，スイッチの構成状況がツリー形式で表示されます。これを「ネットワーク構成ツリー」といいます。ネットワーク構成ツリーを構成している要素を「ネットワーク構成要素」といいます。リストエリアには，ネットワーク構成ツリーの構成要素を選択したときに，その構成要素の詳細情報が表示されます。

スイッチのネットワーク構成情報をJP1/Cm2/NC - Viewから変更すると，ネットワーク構成ツリーは，自動的に最新のネットワーク構成情報を反映して再構成されます。

［Network Element Configuration - View］ウィンドウは，用途に合わせてビューが分かれています。［Network Element Configuration - View］ウィンドウで表示できるビューと表示用途について次の表に示します。

表2-40　［Network Element Configuration - View］ウィンドウで表示できるビューと表示用途

表示ビュー名	用途
管理対象ビュー	JP1/Cm2/NCが管理しているスイッチを参照するために使用します。
VLANビュー	JP1/Cm2/NCが管理しているスイッチのVLANの設定状況を参照するために使用します。
SLBビュー	JP1/Cm2/NCが管理しているスイッチのSLBの設定状況を参照するために使用します。
スイッチ構成ビュー	JP1/Cm2/NCが管理しているスイッチのVLANおよびSLB以外（アクセス制御，QoS制御またはアップリンクフェイルオーバー）の設定状況を参照するために使用します。

各ビューの概要について次に説明します。

＜この節の構成＞

2.2.1　管理対象ビュー

2.2.2　VLANビュー

2.2.3　SLBビュー

2.2.4　スイッチ構成ビュー
