伝送状態の履歴情報を表示するダイアログボックスです。[伝送状態履歴の表示]ダイアログボックスでは,最大で過去一年間の伝送状態履歴が表示されます。また,履歴の表示条件(表示オプション)を指定し,その条件に一致する履歴情報だけを表示させることもできます。なお,[伝送状態履歴の表示]ダイアログボックスは,[メインメニュー]ウィンドウで[伝送状態履歴の表示]ボタンをクリックしたときに表示されます。

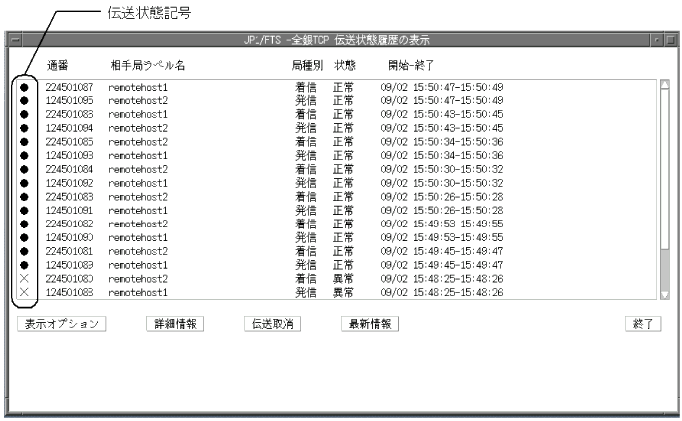

図8-4 [伝送状態履歴の表示]ダイアログボックス
表示項目について説明します。
- 伝送状態記号
- ファイル伝送の状態を記号で示します。
- ●:正常終了を示します。●の色はX-Window Systemの環境によって異なります。
- ×:異常終了を示します。
- 空白:伝送中,登録中,または取消の状態を示します。
- 通番
- JP1/全銀TCPが伝送単位に与える番号を表示します。
- 相手局ラベル名
- ファイル伝送の相手局ラベル名を表示します。
- 局種別
- 局種別を表示します。
- 発信:一次局としてのファイル伝送の場合
- 着信:二次局としてのファイル伝送の場合
- 状態
- ファイル伝送の状態を表示します。表示される状態には,次の五つがあります。
- 正常:正常終了したことを示します。
- 異常:異常終了したことを示します。
- 伝送中:伝送中であることを示します。
- 登録中:伝送要求を登録したものが,伝送待ちであることを示します。
- 取消:伝送待ち状態の伝送要求を取り消したことを示します。
- 開始-終了
- 実行したファイル伝送の開始日時と終了日時を表示します。
- [表示オプション]ボタン
- 指定した条件に一致する伝送履歴だけを表示させる場合,その条件を設定する[履歴表示オプション指定]ダイアログボックスを表示させます。
- 詳細については,「8.3.5 [履歴表示オプション指定]ダイアログボックス」を参照してください。
- [詳細情報]ボタン
- 一覧で選択している履歴の詳細情報を表示させます。ボタンをクリックすると,[履歴詳細情報]ダイアログボックスが表示されます。詳細については,「8.3.6 [履歴詳細情報]ダイアログボックス」を参照してください。なお,一覧で履歴を1件も選択していない場合,または2件以上の履歴を選択している場合,ボタンをクリックするとエラーになります。
- [伝送取消]ボタン
- 登録中,伝送中のファイル伝送を取り消します。ボタンをクリックすると,[伝送要求の取り消し]ダイアログボックスが表示されます。詳細については,「8.3.7 [伝送要求の取り消し]ダイアログボックス」を参照してください。
- [最新情報]ボタン
- 伝送状態履歴の表示を更新します。
- [終了]ボタン
- [伝送状態履歴の表示]ダイアログボックスを閉じ,[メインメニュー]ウィンドウに戻ります。
