2.4.2　ユーザーWSジョブが実行される仕組み

ここでは，ユーザーWSジョブが実行される仕組みを説明します。

ユーザーWSジョブが実行されるとユーザーWSプログラムが，JP1/AJS3 - SOA Optionのコンポーネント「コントローラー」で実行されます。

ユーザーWSジョブを実行する仕組みを次の図に示します。

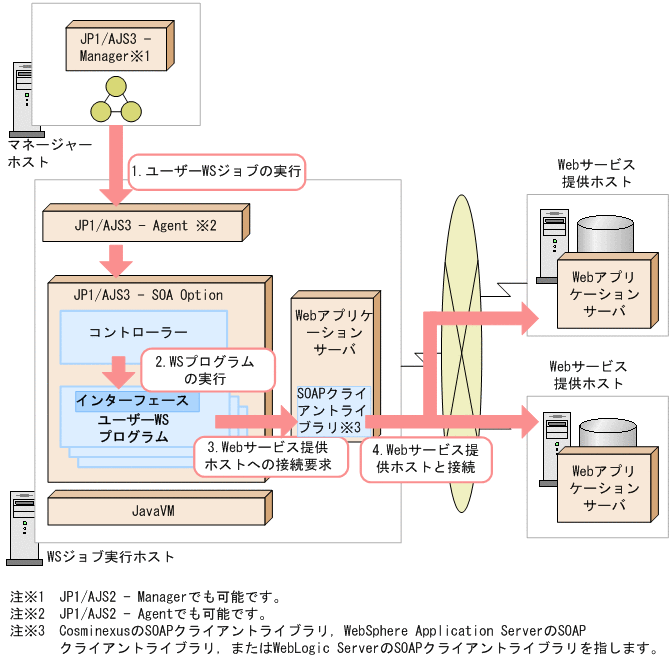

図2-8　ユーザーWSジョブが実行される仕組み

[図データ]

  1. ユーザーWSジョブの実行
    マネージャーホストは，実行登録されたユーザーWSジョブが実行されると，WSジョブ実行ホストのJP1/AJS3 - AgentまたはJP1/AJS2 - AgentにユーザーWSジョブの実行を要求します。
    JP1/AJS3 - AgentまたはJP1/AJS2 - Agentは，JP1/AJS3 - SOA OptionのコントローラーにユーザーWSプログラムの実行を要求します。

  2. ユーザーWSプログラムの実行※
    JP1/AJS3 - SOA Optionのコントローラーは，ユーザーWSプログラムに実装されたJP1/AJS3 - SOA Option規定のインターフェースを呼び出して，ユーザーWSプログラムを実行します。JP1/AJS3 - SOA Option規定のインターフェースについては，「2.3.2 WSプログラムを独自に開発する（ユーザーWSジョブの定義）」を参照してください。

  3. Webサービス提供ホストへの接続要求
    ユーザーWSプログラムは，WebアプリケーションサーバのSOAPクライアントライブラリに対してWebサービス提供ホストへの接続を要求します。

  4. Webサービス提供ホストと接続
    WebアプリケーションサーバのSOAPクライアントライブラリがWebサービス提供ホストのWebアプリケーションサーバに接続します。

注※
マネージャーホストにJP1/AJS3 - SOA Optionをインストールし，ユーザーWSジョブをJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合は，マネージャーホストでユーザーWSプログラムが実行されます。
