JP1/Performance Management - Agent Option for Virtual Machine

Host Status（PI）

機能

このレコードには，物理サーバについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，単数インスタンスレコードです。

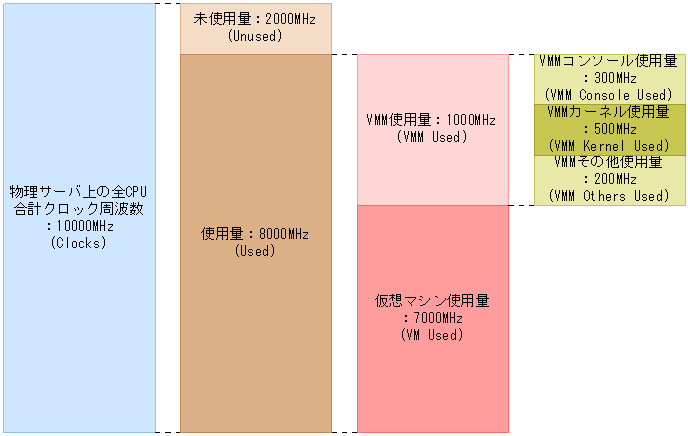

このレコードでは，物理サーバ上のCPU使用量やその内訳，VMMによるCPU使用量の内訳などのパフォーマンスデータを収集できます。このレコードで採取できるデータの例を，次の図に示します。

図5-6　採取データ例

注意

• 監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。
• VMwareの情報を取得する場合，使用量と，VMM使用量・仮想マシン使用量とを取得するタイミングがVMware内部で異なるため，次に示す関係が成り立たない場合があります。
  使用量（Used）＝VMM使用量（VMM Used）＋仮想マシン使用量（VM Used）


デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	60	○
Collection Offset	0	○
Log	Yes	○
LOGIF	空白	○

ODBCキーフィールド

なし

ライフタイム

なし

レコードサイズ

• 固定部：1,229バイト
• 可変部：0バイト

フィールド

PFM-View名 （PFM-Manager名）	説明	要約	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「PI」。	COPY	char(8)	No	−	−
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	time_t	No	−	−
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	ulong	No	−	−
Clocks（CLOCKS）	CPUリソースクロック周波数（単位：MHz）。物理サーバに搭載されている物理CPUのクロック周波数を合計した値。	COPY	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Count（COUNT）	物理CPUコア数。物理サーバに搭載されている物理CPUのコア数。	COPY	long	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※	COPY	string(32)	No	空白	−
Used（USED）	CPUリソース使用量（単位：MHz）。物理サーバで使用されているCPUリソース。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
VMM Used（VMM_USED）	CPUリソースVMM使用量（単位：MHz）。 VMware，Hyper-Vの場合 仮想マシンモニターにより使用されているCPUリソース。 Virtageの場合 ハイパーバイザーにより使用されているCPUリソース。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
VM Used（VM_USED）	CPUリソースVM使用量（単位：MHz）。仮想マシンにより使用されているCPUリソース。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
VMM Console Used（VMM_CONSOLE_USED）	CPUリソースVMMコンソール使用量（単位：MHz）。仮想マシンモニターコンソールにより使用されているCPUリソース。	HILO	double	No	0	Hyper-V Virtage
VMM Kernel Used（VMM_KERNEL_USED）	CPUリソースVMMカーネル使用量（単位：MHz）。 VMwareの場合 仮想マシンモニターカーネルにより使用されているCPUリソース。 Virtageの場合 ハイパーバイザーのうち，SYS1により使用されているCPUリソース。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
VMM Others Used（VMM_OTHERS_USED）	CPUリソースVMMその他使用量（単位：MHz）。 VMwareの場合 仮想マシンモニターのうち，仮想マシンモニターコンソール・仮想マシンモニターカーネル以外により使用されているCPUリソース。 Virtageの場合 ハイパーバイザーのうち，SYS2により使用されているCPUリソース。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Unused（UNUSED）	CPUリソース未使用量（単位：MHz）。使用されていないホストCPUリソース。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Used %（USED_PERCENT）	CPUリソース使用率（単位：%）。物理サーバで使用されているCPUリソースの割合。 計算式 Usedフィールド/Clocksフィールド*100	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
VMM Used %（VMM_USED_PERCENT）	CPUリソースVMM使用率（単位：%）。 VMware，Hyper-Vの場合 仮想マシンモニターにより使用されているCPUリソースの割合。 Virtageの場合 ハイパーバイザーにより使用されているCPUリソースの割合。 計算式 VMM Usedフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
VM Used %（VM_USED_PERCENT）	CPUリソースVM使用率（単位：%）。仮想マシンにより使用されているCPUリソースの割合。 計算式 VM Usedフィールド/Clocksフィールド	HILO	double	No	0	−
VMM Console Used %（VMM_CONSOLE_USED_PERCENT）	CPUリソースVMMコンソール使用率（単位：%）。仮想マシンモニターコンソールにより使用されているCPUリソースの割合。 計算式 VMM Console Usedフィールド/Clocksフィールド	HILO	double	No	0	Hyper-V Virtage
VMM Kernel Used %（VMM_KERNEL_USED_PERCENT）	CPUリソースVMMカーネル使用率（単位：%）。 VMwareの場合 仮想マシンモニターカーネルにより使用されているCPUリソースの割合。 Virtageの場合 ハイパーバイザーのうち，SYS1により使用されているCPUリソースの割合。 計算式 VMM Kernel Usedフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
VMM Others Used %（VMM_OTHERS_USED_PERCENT）	CPUリソースVMMその他使用率（単位：%）。 VMwareの場合 仮想マシンモニターのうち，仮想マシンモニターコンソールおよび仮想マシンモニターカーネル以外によって使用されているCPUリソースの割合。 Virtageの場合 ハイパーバイザーのうち，SYS2により使用されているCPUリソースの割合。 計算式 VMM Others Usedフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Unused %（UNUSED_PERCENT）	CPUリソース未使用率（単位：%）。使用されていないCPUリソースの割合。 計算式 Unusedフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−

注※

[±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
