6.2.1　例題の内容（EUR Form連携帳票の場合）

この章では，例題として，販売契約について稟議する帳票「販売契約稟議EUR」を作成する手順を説明します。入力が必要な個所には，入力例を示しています。実際に入力するときは，利用環境に応じて内容を変更してください。

帳票ジェネレータ（BLSG）機能では，帳票「販売契約稟議EUR」を作成するために必要なビジネスプロセス定義ファイル，EUR Form帳票などのサンプルを提供しています。また，帳票「販売契約稟議EUR」の帳票定義ファイルのサンプルも提供しています。

この章で示す入力例や画面図は，一部サンプルファイルと異なる場合があります。

サンプルファイルの詳細および使用方法については，「付録F　サンプル帳票の構築方法」を参照してください。

＜この項の構成＞
(1)　例題の業務の流れ
(2)　例題に入力する情報

(1)　例題の業務の流れ

帳票「販売契約稟議EUR」で想定している業務の流れを次に示します。

図6-2　帳票「販売契約稟議EUR」の業務の流れ

[図データ]

図の説明

  1. 担当者が案件を申請します。
  2. 上司が案件を審査または承認します。
  3. 受付部門が案件の内容を判定し，審査部門を選択します。
  4. 選択された審査部門に稟議依頼します。
  5. 案件がシンクノードに到達し，業務が完了します。

(2)　例題に入力する情報

注意事項
  • EUR Form帳票（SellingAgreementEUR.efs）の［送信ユニットのプロパティ］ダイアログで設定したURLが実行環境と異なる場合，実行環境に合わせて変更したあと，次のファイルを再生成してから使う必要があります。
    ・SellingAgreementEURC.csv
    ・SellingAgreementEURD.csv
    ・SellingAgreementEURM.csv
    ・SellingAgreementEURP.csv
    ・SellingAgreementEUR.efd
  • uCosminexus EUR Developerで，［EUR Form帳票ファイルの生成］メニューからEUR Form帳票ファイル（*.efd）を保存するとき，ファイル名を変更しないでください。ファイル名を変更した場合，帳票を表示するときにエラーが発生します。

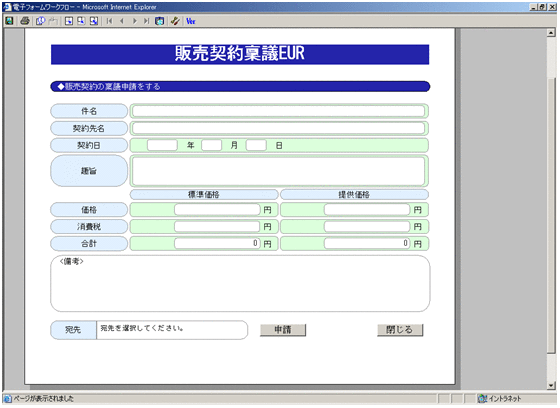

    図6-4　販売契約稟議のEUR Form帳票の画面

    [図データ]
