付録H.1 バーコード共通項目
バーコードの共通項目について説明します。
(1) けた数と指定できる文字
バーコード機能キャラクタで出力できるバーコードのけた数と指定できる文字を次に示します。
|
バーコード種類 |
けた数 |
指定できる文字 |
|---|---|---|
|
JAN標準 |
13 |
'0'〜'9' |
|
JAN短縮 |
8 |
'0'〜'9' |
|
カスタマバーコード |
22※1 |
'0'〜'9'，'-'，'A'〜'Z'，空白 |
|
ITF |
3〜99 |
'0'〜'9' |
|
NW-7 |
3〜99 |
'0'〜'9'，'-'，'$'，':'，'/'，'.'，'+'，'ABCD' |
|
CODE39 |
3〜99 |
'0'〜'9'，'A'〜'Z'，'-'，'$'，'/'，'.'，'+'，'%'，空白，'*' |
|
EAN128 |
53または54※2 |
'0'〜'9'，'-'，'('，')'，複改（0D）16 |
|
QRコード |
入力データによって異なります。詳細については，「付録H.2(7) QRコード」を参照してください。 |
「付録H.2(7)(c) 指定できる文字」を参照してください。 |
- 注※1
-
最後の2けたは，チェックディジット用に使用します（00〜18）。
- 注※2
-
コンビニエンスストアでの料金代理収納システムで使用されるEAN128（CVS-EAN128）の出力に必要なけた数です。
(2) データの格納形式
バーコード機能キャラクタ内に格納する文字データの格納形式を次に示します。
|
バーコード種類 |
チェックディジット |
スタート／ストップキャラクタ |
格納形式 |
指定例 |
|---|---|---|---|---|
|
JAN標準/JAN短縮 |
必要 |
不要 |
XXX..XC※1 |
49123494 |
|
カスタマバーコード |
必要 |
不要※2 |
PPPPPPPA..ACC※3 |
24400006-81s..s13※3 |
|
ITF |
不要※4 |
不要※2 |
XXX...XX※4 |
042178 |
|
NW-7 |
不要 |
必要 |
sXX..XXs※5 |
A1234A |
|
CODE39 |
不要 |
必要 |
*XXX...X*※6 |
*CODE39* |
|
EAN128 |
必要 |
不要※2 |
XXX...X※7 |
(91)912345-...-1 |
|
QRコード |
− |
− |
XXX...X※8 |
QRコードテスト |
- （凡例）
-
−：該当なし。
- 注※1
-
X：12または7けた，C：チェックディジット（モジュラス10）。
- 注※2
-
PDE for Openが付加します。
- 注※3
-
P：郵便番号（数字7けた），s：スペース，A：住所番号（英大文字，数字，ハイフン，空白13けた），C：チェックディジット（数字2けた）。このとき，住所番号が13けたに満たない場合は，空白を挿入してください。また，チェックディジットの数字が1けたの場合は先頭に0を付加してください（例：1→01，2→02）。
- 注※4
-
JIS規格（JIS X 0502）に合わせる場合は，X：6，14，または16けたとし，最後のけたをチェックディジット（モジュラス10）にしてください。
- 注※5
-
s：スタート／ストップキャラクタ（'A','B','C','D'の文字を使用できます）。
- 注※6
-
*：スタート／ストップキャラクタ。
- 注※7
-
コンビニエンスストアでの料金代理収納システム用のEAN128バーコードの形式については，「付録I.19(2)(f) EAN128」を参照してください。
- 注※8
-
QRコードの詳細については，「付録H.2(7) QRコード」を参照してください。
(3) バーコード印刷領域とサイズ
バーコード印刷領域とサイズについて説明します。
(a) バーコード印刷領域

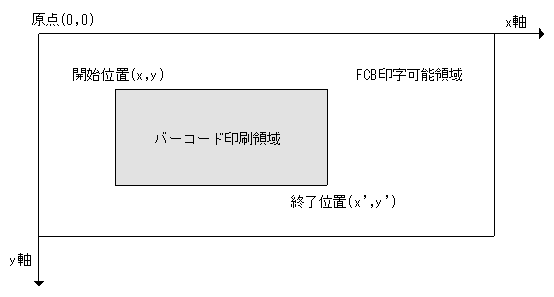

バーコード印刷領域は次の図に示すように，FCB印字可能領域の左上を原点として，1/1,440インチ単位で開始位置と終了位置の矩形を指定します。
|
|
![[図データ]](GRAPHICS/ZU130004.GIF)
(b) バーコードサイズとレイアウト
PDE for Openで出力されるバーコードの幅は，バーコード印刷領域の大きさに応じてJIS規格の範囲内で拡大・縮小されます。次の表に各バーコードの幅の拡大・縮小範囲を示します。実際に出力されるバーコードは，印刷領域内で最大となる幅になります。
|
バーコードの種類 |
拡大・縮小範囲 |
|---|---|
|
JAN標準/JAN短縮 |
80〜200% |
|
カスタマバーコード |
8〜11.5ポイント |
|
ITF |
25〜120% |
|
NW-7 |
0.2〜1.2mm |
|
CODE39 |
9.4，5.5または3.0CPI |
|
EAN128 |
固定。詳細については，「付録H.2(6) EAN128」を参照してください。 |
|
QRコード |
詳細については，「付録H.2(7) QRコード」を参照してください。 |

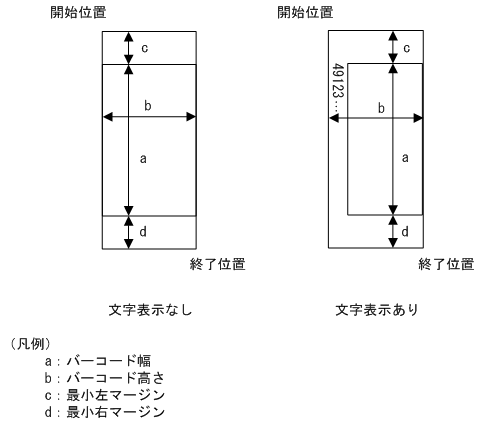

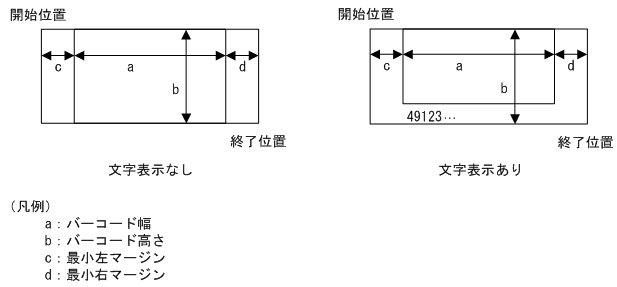

バーコード印刷領域内のバーコードのレイアウトを次に示します。
|
|
![[図データ]](GRAPHICS/ZU130005.GIF)
|
|
![[図データ]](GRAPHICS/ZU130060.GIF)
|
|
![[図データ]](GRAPHICS/ZU130070.GIF)
解像度を600dpiにした場合のバーコードのサイズの例を次の表に示します。表内の「n」は機能キャラクタデータ内の文字数（ITFだけ2nが文字数）を表します。また，ここで示すとおりバーコードの高さは指定されたバーコード印刷領域の高さと一致します（カスタマバーコードとQRコードは除く）。なお，バーコードのサイズの計算方法の詳細については，「付録H.2 各バーコードの設計」を参照してください。
|
バーコード種類 |
a．バーコード幅 |
b．バーコード高さ |
c．最小左マージン |
d．最小右マージン |
a＋c＋d．印刷領域に必要な幅 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
ドット |
mm |
ドット |
mm |
ドット |
mm |
ドット |
mm |
ドット |
1/1,440インチ |
||
|
JAN標準 |
80% |
570 |
24.13 |
指定領域に一致※1 |
66 |
2.794 |
42 |
1.778 |
678 |
1,628 |
|
|
100% |
760 |
32.173 |
88 |
3.725 |
56 |
2.371 |
904 |
2,170 |
|||
|
200% |
1,520 |
64.347 |
176 |
7.451 |
112 |
4.741 |
1,808 |
4,340 |
|||
|
JAN短縮 |
80% |
402 |
17.018 |
指定領域に一致※1 |
42 |
1.778 |
42 |
1.778 |
486 |
1,167 |
|
|
100% |
536 |
22.691 |
56 |
2.371 |
56 |
2.371 |
648 |
1,556 |
|||
|
200% |
1,072 |
45.381 |
112 |
4.741 |
112 |
4.741 |
1,296 |
3,111 |
|||
|
カスタマバーコード |
8ポイント |
1,397 |
59.14 |
68 |
2.879 |
38 |
1.609 |
38 |
1.609 |
1,473 |
3,536 |
|
9.6ポイント |
1,730 |
73.24 |
81 |
3.439 |
45 |
1.905 |
45 |
1.905 |
1,820 |
4,328 |
|
|
11.5ポイント |
1,996 |
84.497 |
97 |
4.106 |
54 |
2.286 |
54 |
2.286 |
2,104 |
5,050 |
|
|
ITF 2n文字 |
25% |
96n＋51 |
4.064n＋2.159 |
指定領域に一致※1 |
60 |
2.54 |
60 |
2.54 |
96n＋171 |
ドット値×2.4 （小数点以下は切り上げ） |
|
|
100% |
384n＋204 |
16.256n＋8.636 |
240 |
10.16 |
240 |
10.16 |
384n＋684 |
||||
|
120% |
462n＋246 |
19.558n＋10.414 |
290 |
12.277 |
290 |
12.277 |
462n＋826 |
||||
|
NW-7 n文字※2 |
0.2mm |
54x＋61y−5 |
2.286x＋2.582y−0.212 |
指定領域に一致※1 |
50 |
2.117 |
50 |
2.117 |
54x＋61y＋95 |
||
|
1.2mm |
310x＋353y−28 |
13.123x＋14.944y−1.185 |
280 |
11.853 |
280 |
11.853 |
310x＋353y＋532 |
||||
|
CODE39 n文字 |
9.4 CPI |
67n−7 |
2.836n−0.296 |
指定領域に一致※1 |
29 |
1.228 |
29 |
1.228 |
67n＋51 |
||
|
5.5 CPI |
112n−7 |
4.741n−0.296 |
52 |
2.201 |
52 |
2.201 |
112n＋97 |
||||
|
3.0 CPI |
205n−13 |
8.678n−0.55 |
95 |
4.022 |
95 |
4.022 |
205n＋177 |
||||
|
EAN128 |
「付録H.2(6) EAN128」を参照してください。 |
||||||||||
|
QRコード |
「付録H.2(7) QRコード」を参照してください。 |
||||||||||
注1 カスタマバーコードでは，バーコード印刷領域の高さがバーコードの高さに満たない場合，バーコードは出力されません。このためカスタマバーコードを印刷するのに十分なバーコード印刷領域を指定するようにしてください。なお，バーコード印刷領域の高さが，バーコードの高さ以上の場合は，バーコード印刷領域のほぼ中央に出力されます。また，JAN，ITF，NW-7，CODE39，EAN128では，バーコードの高さが1ドット以上であればバーコードは表示されますが，バーコードの読み取り精度を考慮し十分なバーコード高さになるようにバーコード印刷領域を指定してください。
注2 実際にバーコード機能キャラクタ内に指定する開始位置と終了位置には，１/1,440インチ単位に換算した値を指定してください。
- 注※1
-
バーコード印刷領域内でのバーコードのレイアウトの図に示すとおり，文字表示ありの場合と文字表示なしの場合では，表示されるバーの高さが異なります。文字表示なしの場合，バーの高さは指定されたバーコード印刷領域の高さと一致します。一方，文字表示ありの場合は，文字の高さ＋24/1,440インチ分だけバーの高さが短くなります（文字の高さについては「6.1.5 文字サイズの扱い」を参照してください）。
- 注※2
-
NW-7のキャラクタ幅は2種類あります。xは数字（0-9）と特殊文字（- $）のけた数，yはアルファベット（A-D）と特殊文字（: / . +）のけた数を表します。このとき，x+y=nとなります。
PDE for Openでは，最低限必要な最小のマージンを自動的に付加します。このため，バーコード幅＋マージンの値が，バーコード印刷領域より小さくなる場合は，バーコードは出力されないでエラーとなります。バーコードを出力するのに十分なバーコード印刷領域を指定するようにしてください。
(4) エラーログについて
バーコード出力でエラーが発生した場合，エラーログに次の内容が出力されます。
"バーコード種類"出力時にエラーが発生しました。座標: (xxxx,yyyy)，ページ: ppp，詳細コード:dddddddd
-
"バーコード種類"：エラーが発生したバーコードの種類
-
座標：機能キャラクタで指定した開始位置
-
ページ：ページ番号
-
詳細コード：詳細コードの番号
詳細については，「表14-6 エラー詳細（詳細コードの上位4けたが00xx〜09xxの場合）」を参照してください。
出力されるバーコード固有のエラーログに関しては，「表14-5 PDE for Openが出力するエラーログ」を参照してください。
(5) 注意事項
-
バーコード印刷領域は有効印字領域内に収まるように指定してください。
-
バーコードの印刷位置はバーコード機能キャラクタで指定するため，ほかの印刷データの印字位置の影響を受けません。そのため，ほかの印刷データとは分け，別の印刷レコードとして指定することを推奨します。その際，プリンタ制御文字で重ね印字を指定することを推奨します。プリンタ制御文字の詳細については，「6.1.4 改行制御の扱い」を参照してください。
-
バーコード印刷を行う場合は，プリンタの設定（濃度調節など）および用紙（プリンタ奨励用紙の使用を推奨）やトナーなどの状態によって印刷結果が左右されます。必ず事前に十分な評価を行うようにしてください。
-
PDF出力したバーコードのAcrobatからの印刷については推奨しません。
-
バーコードを印刷する帳票の縮小印刷は推奨しません。
-
EAN128バーコードを600dpi未満の低解像度プリンタへ印刷することは推奨しません。
-
QRコードをインパクトプリンタへ印刷することは推奨しません。
