[案件投入]画面
[案件投入]画面では,選択したビジネスプロセス定義に案件を投入できます。
CSCIWのBPMN連携機能使用時は,開始イベントの種類の選択とプロセスデータの指定ができます。

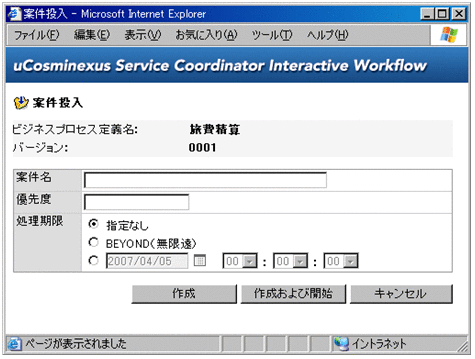

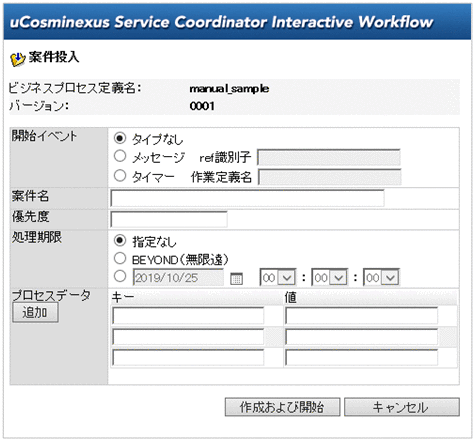

[案件投入]画面を次に示します。
画面の情報および項目について次に説明します。
情報
- [ビジネスプロセス定義名]
-
選択したビジネスプロセス定義の定義名が表示されます。
- [バージョン]
-
選択したビジネスプロセス定義のバージョンを示す4けたの数字が表示されます。
バージョンが4けた未満の場合は,前に0が補完されて表示されます。
項目
- [開始イベント]
-
開始イベントの種類を指定します。
デフォルトでは,[タイプなし]が選択されています。
CSCIWのBPMN連携機能使用時だけ表示されます。
-
[タイプなし]
開始(タイプなし)イベントを実行する場合に選択します。
-
[メッセージ]
開始(メッセージ)イベントを実行する場合に選択します。
-
[ref識別子]
開始する開始(メッセージ)イベントのref識別子を,テキストボックスに指定します。
[メッセージ]を選択している場合だけ入力できます。
-
[タイマー]
開始(タイマー)イベントを実行する場合に選択します。
-
[作業定義名]
開始する開始(タイマー)イベントの作業定義名「<BPMN要素名>_<BPMN要素ID>」を,テキストボックスに指定します。
[タイマー]を選択している場合だけ入力できます。
-
- [案件名]
-
案件名をテキストボックスに指定します。
案件名を設定しない場合は空欄にします。
CSCIWのBPMN連携機能使用時,[開始イベント]で[タイマー]を選択している場合は非活性です。
- [優先度]
-
優先度をテキストボックスに指定します。
優先度を設定しない場合は空欄にします。
CSCIWのBPMN連携機能使用時,[開始イベント]で[タイマー]を選択している場合は非活性です。
- [処理期限]
-
案件の処理期限を設定できます。
デフォルトでは,[指定なし]が選択されています。
CSCIWのBPMN連携機能使用時,[開始イベント]で[タイマー]を選択している場合は非活性です。
-
[指定なし]
案件の処理期限を設定しない場合に選択します。
-
[BEYOND(無限遠)]
案件の処理期限を無限遠に設定する場合に選択します。
-
日時のテキストボックスおよびリストボックス
案件の処理期限の日時を設定する場合に選択します。
日付はテキストボックスに直接入力するか,[カレンダ]画面から選択できます。また,時間はリストボックスから選択できます。
テキストボックスに入力できる文字数は,最大で15文字です。処理期限に指定する日時は,サーバが動作するタイムゾーンの値を入力してください。
テキストボックスの入力形式を次に示します。
・日本語表示の場合
YYYY/MM/DD
・日本語表示以外の場合
MM/DD/YYYY
また,[カレンダ]画面は,[カレンダ]アイコン()をクリックすると表示されます。
[カレンダ]画面については,「[カレンダ]画面」を参照してください。
-
- [プロセスデータ]
-
プロセスデータを指定します。
CSCIWのBPMN連携機能使用時だけ表示されます。なお,[開始イベント]で[タイマー]を選択している場合は非活性です。
-
[キー]
プロセスデータのキー名をテキストボックスに指定します。
リスト型プロセスデータを登録する場合は,キー名の最後に「{}」を指定してください。指定した各値は上から順にリスト化されます。また,リスト型プロセスデータのリスト内識別子を指定する場合は,キー名の最後に「{<リスト内識別子>}」を指定してください。
指定したキー名の前後に空白がある場合は,空白を削除して案件が作成されます。
キー名を設定しない場合は空欄にします。
-
[値]
プロセスデータ値をテキストボックスに指定します。
指定したプロセスデータ値の前後に空白がある場合は,空白を削除して案件が作成されます。
nullを登録する場合は空欄にします。
-
[追加]ボタン
[キー]と[値]を指定する行を,末尾に1行追加します。
デフォルトでは,3行表示されています。
- ヒント
-
プロセスデータについては,マニュアル「uCosminexus Service Coordinator Interactive Workflow BPMN連携機能 使用の手引」を参照してください。
-
- [作成]ボタン
-
案件が作成されます。
CSCIWのBPMN連携機能使用時は非表示です。
- [作成および開始]ボタン
-
案件が作成され,開始されます。
- [キャンセル]ボタン
-
案件の作成または開始は実行されないで,[案件投入]画面が閉じます。

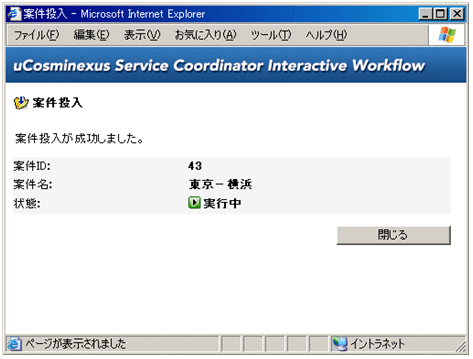

- [閉じる]ボタン
-
[案件投入]画面が閉じます。
なお,[閉じる]ボタンは,案件投入後に表示されます。
- 重要
-
案件の投入でエラーが発生した場合は,エラーメッセージが[案件投入]画面に表示されます。エラーメッセージに従って対処してください。また,エラーが表示された画面で[戻る]ボタンをクリックした場合は,直前の[案件投入]画面に戻ります。
- メモ
-
日時を表す「YYYY/MM/DD」などの表記について,英字の意味を次に示します。
・YYYY:西暦を示します。
・MM:月を示します。
・DD:日を示します。
