運用環境での画面構成について説明します。

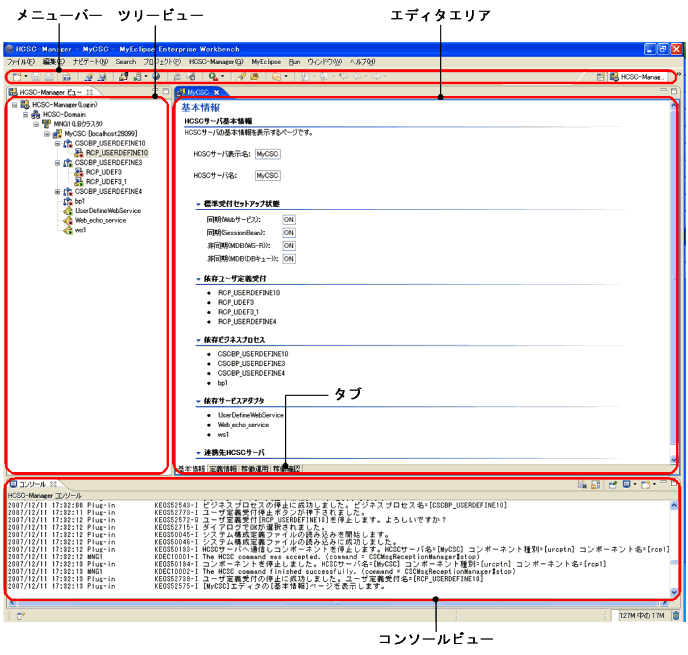

図8-1　運用環境での画面構成

メニューバー

Eclipseのメニューバーです。運用環境の固有メニューは［HCSC-Manager］です。

ツリービュー

HCSC-Managerが管理しているシステム構成，および管理対象（アダプタやビジネスプロセス）の状態がアイコンで表示されます。ツリービューでは，管理対象を示すアイコンに，その状態を表すアイコンを組み合わせて表示します。ツリービューで表示されるアイコンを次の表に示します。

表8-1　ツリービューで表示されるアイコン

分類	アイコン/状態	説明
アイコン		HCSC-Managerを示します。
		HCSC-Domainを示します。
		ロードバランスクラスタまたはHAクラスタを示します。
		HCSCサーバを示します。
		ビジネスプロセスを示します。
		サービスアダプタまたはDBアダプタを示します。
		ユーザ定義受付を示します。
状態		次のどちらかを示します。 HCSCサーバの起動状態 サービスアダプタまたはDBアダプタの開始状態
		停止状態を示します。
		閉塞状態を示します。
		配備前状態を示します。
		取得失敗を示します。

ツリービューで管理対象を選択して右クリックすると，コンテキストメニューが表示され，管理対象に対する操作ができるようになります。

エディタエリア

ツリービューに表示される管理対象の情報を表示したり，操作したりするためのエディタです。エディタの種類を次に示します。

表8-2　エディタの種類

エディタ名	ページ名	機能
HCSCサーバエディタ	基本情報ページ	HCSCサーバの基本情報を表示します。
	定義情報ページ	HCSCサーバの定義情報を表示します。
	稼働運用ページ	HCSCサーバの稼働運用操作を実行します。
	稼働確認ページ	HCSCサーバのリソースの稼働情報を確認します。
ビジネスプロセスエディタ	基本情報ページ	ビジネスプロセスの基本情報を表示します。
	稼働運用ページ	ビジネスプロセスの稼働運用操作を実行します。
	履歴管理ページ	プロセスインスタンスの実行履歴を管理します。
サービスアダプタエディタ	基本情報ページ	サービスアダプタの基本情報を表示します。
	稼働運用ページ	サービスアダプタの稼働運用を実行します。
ユーザ定義受付エディタ	基本情報ページ	ユーザ定義受付の基本情報を表示します。
	定義情報ページ	ユーザ定義受付の定義情報を表示します。
	稼働運用ページ	ユーザ定義受付の稼働運用操作を実行します。

タブ

エディタごとに，表8-2に示すページに切り替わります。

コンソールビュー

ログを出力する領域です。

コンソールビューには，次の形式で出力されます。

yyyy/mm/dd△hh:mm:ss△アプリケーション名△メッセージID△メッセージ本文　

アプリケーション名には，次のように表示されます。

• 画面操作のログの場合：「Plug-in」
• Cosminexus Managerからのログの場合：セットアップ時に指定したCosminexus Manager名

出力されるメッセージが64KBを超える場合は，古いメッセージから4KBほど行単位で削除されます。

ショートカット

ツリービューやダイアログなどで，［Alt］キーを押したまま「(G)」などのアンダーバー付きの文字と同じキーを押すと，管理対象を選択できます。
