JP1/AJS2 - SOと連携してシステムを運用するための,システム構築・運用の流れを次の図に示します。システム構築の流れについては,「6. J2EEアプリケーションを実行するシステムの構築」とあわせてお読みください。

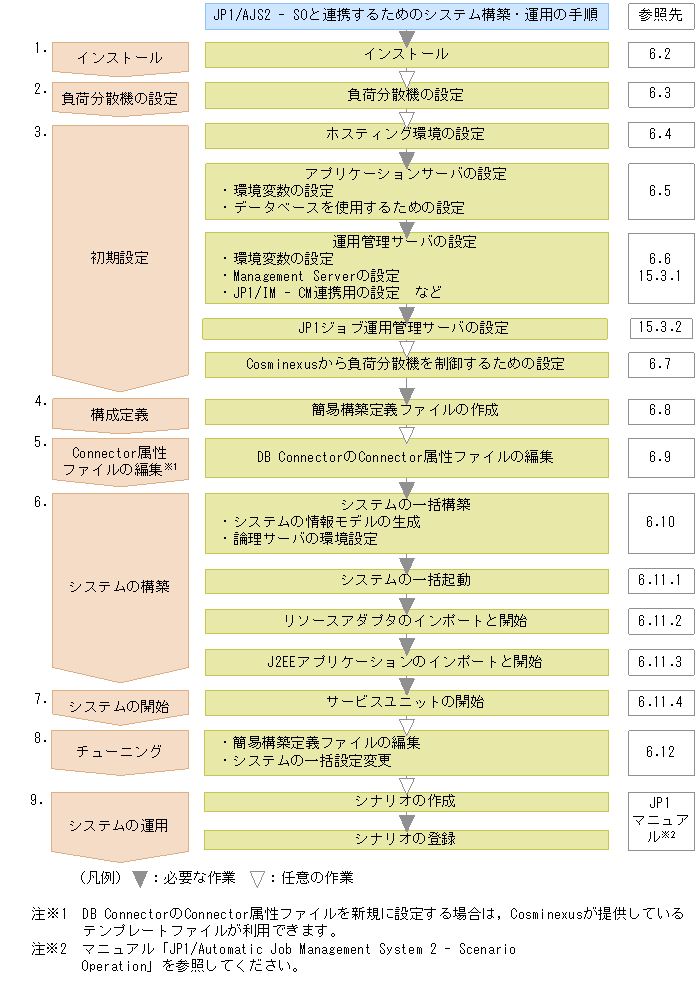

図15-2 JP1/AJS2 - SOと連携したシステム構築・運用の流れ
![[図データ]](FIGURE/ZU150200.GIF)
図中の1.〜9.について説明します。
- インストール
必要となる製品をインストールします。JP1/AJS2 - SO連携の場合は,「6.2 インストール」に示す製品のほかに,各サーバマシンにそれぞれ次の製品をインストールします。
表15-3 JP1/AJS2 - SO連携時に必要な製品
サーバ/クライアント |
製品/構成ソフトウェア |
アプリケーションサーバ |
|
運用管理サーバ |
- JP1/Base
- JP1/AJS2 - Agent
|
JP1ジョブ運用管理サーバ |
- JP1/Base
- JP1/AJS2 - SO Manager
- JP1/AJS2 - Manager
|
運用管理クライアント |
- JP1/AJS2 - SO View
- JP1/AJS2 - View
|
- 負荷分散機の設定
負荷分散機を設定します。
- 初期設定
- 必要に応じて,OSやデータベースなどのホスティング環境を設定します。
- アプリケーションサーバでは,環境変数の設定,Cosminexus DABroker Libraryの動作環境の設定,運用管理エージェントを自動起動するための設定をします。また,JP1/AJS2 - SOと連携するために,JP1/BaseのJP1イベントなどの設定をします。
- 運用管理サーバでは,環境変数の設定,Management Serverの設定および自動起動するための設定をします。
- JP1ジョブ運用管理サーバでは,シナリオテンプレートを利用するための設定をします。
- 必要に応じて,Cosminexusから負荷分散機を制御するための設定をします。
- 構成定義
簡易構築定義ファイルで,Webシステムの構成を定義します。簡易構築定義ファイルはエディタを使用して作成しますが,テンプレートファイルが用意されているので,構成の基本情報を設定するだけで運用できます。
作成した簡易構築定義ファイルと抽象パラメタから,「抽象パラメタ展開済み簡易構築定義ファイル」を作成します。
- システムの構築
4.で作成した「抽象パラメタ展開済み簡易構築定義ファイル」の情報を基に,Management Server上にWebシステムの情報モデルを生成します。さらに,そのWebシステムの情報モデルからWebシステムを構築します。Webシステムの構成として定義されている,すべてのアプリケーションサーバ上にWebサーバおよびJ2EEサーバをセットアップし,各論理サーバの環境を設定します。
- 一括起動およびデプロイ
Webシステム内のすべてのサービスユニットを準備状態で開始したあと,リソースアダプタおよびJ2EEアプリケーションをデプロイします。
なお,リソースアダプタのデプロイ時には,抽象パラメタの展開に合わせて,Connector属性ファイルを編集する必要があります。
- システムの開始
リソースアダプタおよびJ2EEアプリケーションを開始したあと,Webシステム内のすべてのサービスユニットを稼働状態にします。
- チューニング
構築したWebシステムについて,スループット,レスポンス時間,CPU時間などの性能メトリックの相関が適切かどうか多角的に検証し,必要に応じてWebシステムの構成を変更します。
- システムの運用
3.で取り込んだシナリオテンプレートを基に,JP1/AJS2 - SOを使用してシナリオを作成します。作成したシナリオをJP1/AJS2に登録して,システムの運用を開始します。
