Cosminexus 簡易構築・運用ガイド
セキュリティを考慮して,WebサーバとJ2EEサーバを別のサーバマシン(Webサーバマシンおよびアプリケーションサーバマシン)に配置して運用する場合に使用する構成です。この構成をhttp-tierとj2ee-tierを組み合わせた構成といいます。物理ティアのhttp-tierとj2ee-tierを組み合わせて使用します。

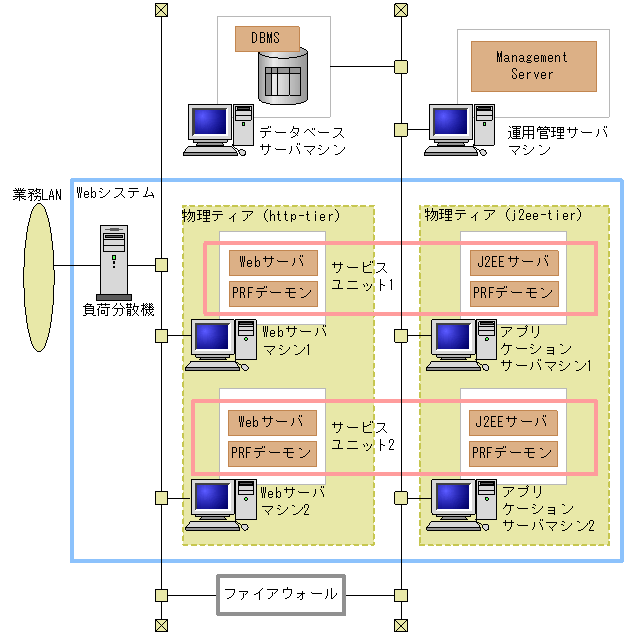

http-tierとj2ee-tierを組み合わせた場合のシステム構成例を次の図に示します。
図4-6 http-tierとj2ee-tierを組み合わせた場合のシステム構成例
