ラックマネージャで表示されるアイコンを次に示します。

表1-11　ラックマネージャで表示されるアイコン

アイコン	表示項目	状態	意味
	ラック	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
	ブレードサーバ部 （モデル：なし）※ （モデル：BS2000，BS1000，BS320）	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
		未起動	起動していないことを示します。
	ストレージ部 （モデル：なし）※ （モデル：9500V） （モデル：Hitachi WMS/AMS） （モデル：BR50/150） （モデル：BR20） （モデル：Hitachi SMS100）	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
	ネットワーク部 （モデル：なし）※	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
	サーバ （モデル：なし）※	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
		未起動	起動していないことを示します。
	ファイバチャネルスイッチ （モデル：なし）※	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
	ロードバランシングサーバ （モデル：なし）※	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
	無停電電源装置 （モデル：なし）※	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。
	周辺機器 （モデル：なし）※	正常	正常であることを示します。
		アラート通知あり	該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態であることを示します。

注※

「（モデル：なし）」とは［機器の追加］ダイアログボックスで［モデル］に何も指定しなかった場合，デフォルトで表示されるイメージであることを示します。

画面中央に表示されているラック構成のイメージを機器の種別ごとに次に示します。

注意

• ラックのサイズはU単位で構成されます。1Uは約44.5mmです。
• 今後，バージョンアップによって種別やモデルが追加されることがあります。現バージョンのコンソールサービスで新しいバージョンのマネージャサービスに接続した場合，追加された種別やモデルのアイコンおよびイメージがありません。その場合，同じ種別のデフォルトモデルで同じサイズのアイコンおよびイメージが表示されます。そのアイコンおよびイメージもない場合，周辺機器のデフォルトモデルで同じサイズのアイコンおよびイメージが表示されます。それでもイメージがない場合は，「イメージがありません!」と表示されます。
• 08-20以前のバージョンのマネージャサービスから，08-21以降のバージョンのマネージャサービスに更新した場合，ストレージ部には08-21以降で使用されるモデル名が表示されます。
• 08-22以前のバージョンのマネージャサービスに接続した場合，ブレードサーバ部のサーバモジュールの状態が表示されません。この場合，すべてのスロットが装着された画像が表示されます。また，サーバシャーシまたはサーバシャーシ内のどれかのスロットがアラート通知ありの状態の場合，ブレードサーバ部全体がアラート通知ありの表示になります。
• ブレードサーバ部が次に示すどれかの状態の場合，ブレードサーバ部のサーバモジュールの状態が表示されません。この場合，すべてのスロットが装着された状態の画像が表示されます。また，サーバシャーシまたはサーバシャーシ内のどれかのスロットがアラート通知ありの状態の場合，ブレードサーバ部全体がアラート通知ありの表示になります。

  • 「モデル」欄の設定内容が実際と異なる（KASM200D5が表示される）
  • 「サイズ」欄の設定内容が実際と異なる（KASM200D5が表示される）
  • モデルを自動判別できない（KASM200D4が表示される）
  アラートについては，マニュアル「JP1 Version 8 JP1/ServerConductor/Blade Server Manager系 メッセージ」を参照してください。


  表1-12　画面中央に表示されているラック構成のイメージ（ブレードサーバ部：サーバシャーシ）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	10U
  	障害
  	非活性
  	障害（非活性）
  	正常	BS320	6U
  	障害
  	非活性
  	障害（非活性）
  	正常	BS2000	10U
  	障害
  	非活性
  	障害（非活性）

  表1-13　画面中央に表示されているラック構成のイメージ（ブレードサーバ部：サーバモジュール）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	−
  	障害※
  	非活性
  	障害（非活性）※
  	正常	BS320	−
  	障害
  	非活性
  	障害（非活性）
  	正常	BS2000	−
  	障害
  	非活性
  	障害（非活性）

  （凡例）

  −：該当しません。

  注

  スロットに何も挿入されていない場合，またはサーバモジュール以外のモジュールが装着されている場合は，ラック背景が表示されます。

  注※

  SMP構成を組んだサーバモジュールで，一つでも障害状態となった場合は，パーティションを構成するすべてのサーバモジュールで，障害または障害（非活性）の画像が表示されます。




  表1-14　画面中央に表示されているラック構成のイメージ（ストレージ部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし，9500V	3U
  	アラート通知あり
  	正常	Hitachi WMS/AMS	3U
  	アラート通知あり
  	正常		4U
  	アラート通知あり
  	正常	BR50/150	4U
  	アラート通知あり
  	正常	BR20	2U
  	アラート通知あり
  	正常	Hitachi SMS100	2U
  	アラート通知あり

  表1-15　画面中央に表示されているラック構成のイメージ（ネットワーク部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	6U
  	アラート通知あり

  表1-16　画面中央に表示されているラック構成のイメージ（サーバ部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	3U
  	アラート通知あり
  	未起動

  表1-17　画面中央に表示されているラック構成のイメージ（ファイバチャネルスイッチ部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	1U
  	アラート通知あり

  表1-18　画面中央に表示されているラック構成のイメージ（ロードバランシングサーバ部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	2U
  	アラート通知あり

  表1-19　画面中央に表示されているラック構成のイメージ（無停電電源装置部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	12U
  	アラート通知あり

  表1-20　画面中央に表示されているラック構成のイメージ（周辺機器部）

  イメージ	状態	モデル	デフォルトのサイズ
  	正常	なし	1U
  	アラート通知あり

「モデル」欄が「なし」の項目は［機器の追加］ダイアログボックスで［モデル］に何も指定しなかった場合，デフォルトで表示されるイメージであることを示します。また，「アラート通知あり」とは，該当機器に対してアラートレベルがインフォメーション以外であり，かつ確認済みでないアラートが一つ以上ある状態のことを示します。

登録したラックや機器の状態を表示する方法について説明します。初回起動時は，ラック一覧が表示され，2回目以降は前回の状態が表示されます。

注意

08-20以前のバージョンのマネージャサービスから，08-21以降のバージョンのマネージャサービスに更新した場合，ストレージ部には08-21以降で使用されるモデル名が表示されます。

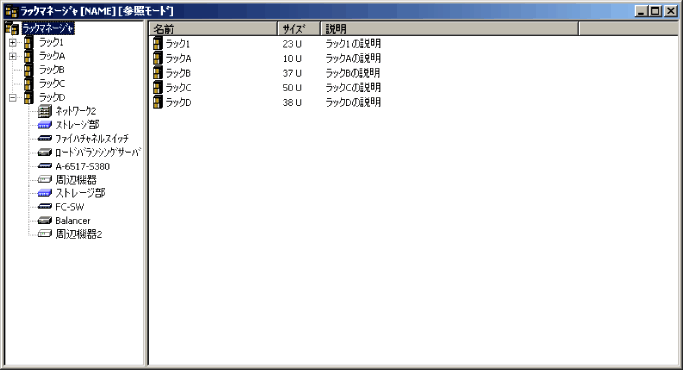

(a)　ラックの一覧

ラックの一覧を表示する手順を次に示します。

操作手順

1. ［ラックマネージャ］ウィンドウの右ペインで［ラックマネージャ］ノードをクリックする
2. ［表示］メニューから［ラック一覧］を選択する
   ［ラックマネージャ］ウィンドウの右側にラックの一覧が表示されます。




項目の内容を次に示します。

表示項目	表示内容
名前	ラックに属する機器の状態を示すアイコンと，ラックの名前が表示されます。アイコンについては「(1)　アイコン」を参照してください。
サイズ	ラックのサイズが表示されます。
説明	ラックの説明が表示されます。

名前，サイズ，説明のリストヘッダをクリックすることで，昇順にソートできます。

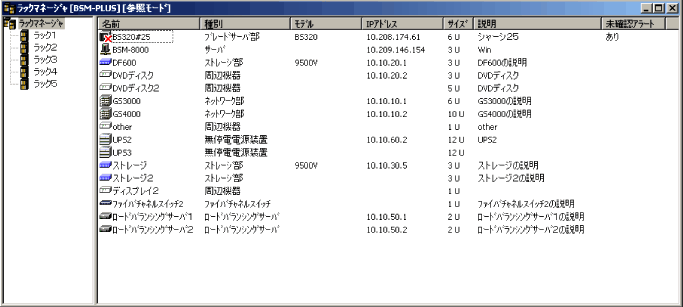

(b)　未配置機器

未配置機器の一覧を表示する手順を次に示します。

操作手順

1. ［ラックマネージャ］ウィンドウのツリーでラックマネージャノードをクリックする
2. ［表示］メニューから［未配置機器一覧］を選択する
   ［ラックマネージャ］ウィンドウの右側に未配置機器の一覧が表示されます。




項目の内容を次に示します。

表示項目	表示内容
名前	未配置機器の状態を示すアイコンと，未配置機器の名前が表示されます。アイコンについては「(1)　アイコン」を参照してください。 また，名前をダブルクリックすると，［通知アラート］ウィンドウが表示されます。［通知アラート］ウィンドウについては，「1.17　［通知アラート］ウィンドウ」を参照してください。
種別	未配置機器の種別が表示されます。
モデル	未配置機器のモデルが表示されます。
IPアドレス	未配置機器のIPアドレスが表示されます。
サイズ	未配置機器のサイズが表示されます。
説明	未配置機器の説明が表示されます。
未確認アラート	未配置機器に未確認アラートがある場合，「あり」が表示されます。未確認アラートがある場合，右クリックメニューで［通知アラート表示］から［通知アラート］ウィンドウを表示し，その機器が通知したアラートを確認できます。［通知アラート］ウィンドウについては，「1.17　［通知アラート］ウィンドウ」を参照してください。

名前，種別，モデル，IPアドレス，サイズ，説明，未確認アラートのリストヘッダをクリックすることで，昇順にソートできます。

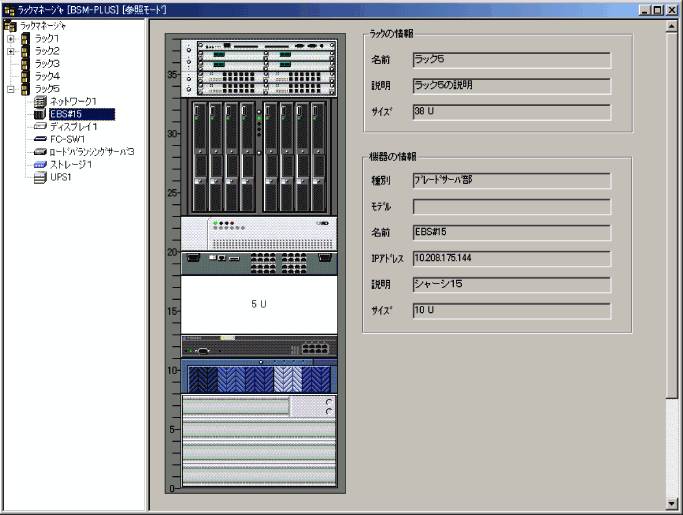

(c)　ラックイメージ

ラックイメージを表示する手順を次に示します。

操作手順

1. ［ラックマネージャ］ウィンドウのツリーでラックノードまたは機器ノードをクリックする
   ［ラックマネージャ］ウィンドウの右側にラックイメージおよびラックと機器の情報が表示されます。




ラックノードをクリックした場合は，ラックの情報だけが表示され，機器ノードをクリックした場合は，ラックと機器の情報が表示されます。

項目の内容を次の表に示します。

表示項目		表示内容
ラックの情報	−	ラックの情報が表示されます。
	名前	ラックの名前が表示されます。
	説明	ラックの説明が表示されます。
	サイズ	ラックのサイズが表示されます。
機器の情報	−	機器の情報が表示されます。
	種別	機器の種別が表示されます。
	モデル	機器のモデルが表示されます。
	名前	機器の名前が表示されます。
	IPアドレス	機器のIPアドレスが表示されます。
	説明	機器の説明が表示されます。
	サイズ	機器のサイズが表示されます。

（凡例）

−：該当しません。
