JP1/Integrated Management - Rule Operation GUIリファレンス

1.4　［ルールモニタ］画面

［ルールモニタ］画面では，ルールインスタンスの状態や実行結果を，ルールエレメント単位で確認できます。なお，各ルールエレメントのモニタ詳細画面から詳細定義画面を表示した場合，詳細定義画面は編集できません。

［ルールモニタ］画面の表示例を次に示します。

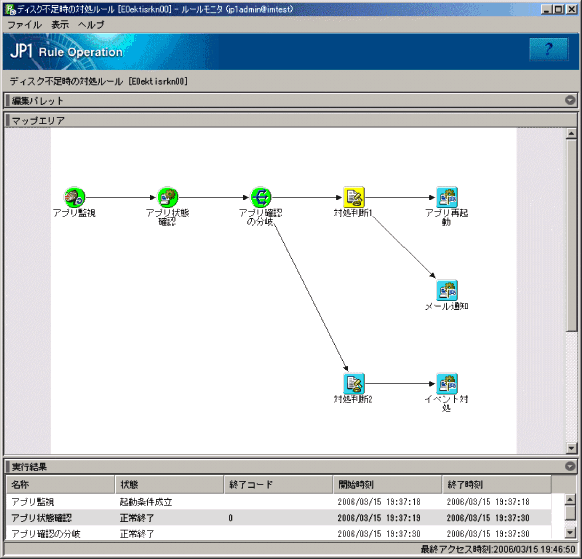

図1-6　［ルールモニタ］画面の表示例

［ルールモニタ］画面は，同時に二つの画面を表示できます。

＜この節の構成＞

(1)　メニュー

(2)　編集パレット

(3)　マップエリア

(4)　実行結果

(1)　メニュー

［ルールモニタ］画面のメニュー項目を次の表に示します。

表1-3　［ルールモニタ］画面のメニュー項目

メニュー	コマンド	機能
ファイル	閉じる	［ルールモニタ］画面を閉じます。
表示	モニタ詳細	モニタ詳細画面に，マップエリアで選択しているルールエレメントの実行結果を表示します。
	グリッド線	マップエリアのグリッド線の表示/非表示を指定します。
	実行結果	実行結果エリアを開きます。または開いている実行結果エリアを閉じます。
	最新情報に更新	最新情報を取得し，［ルールモニタ］画面の表示内容を更新します。
ヘルプ	目次	オンラインマニュアルの目次を表示します。
	バージョン情報	JP1/IM - RLのバージョン情報を表示します。

(2)　編集パレット

［ルールモニタ］画面では表示できません。

(3)　マップエリア

ルールの状態や実行結果を確認するエリアです。

• ルールエレメントの状態とアイコンの背景色
  マップエリア上のルールエレメントの状態は，アイコンの背景色で示されます。ルールエレメントの状態とアイコンの背景色の関係を次の表に示します。


  表1-4　ルールエレメントの状態とアイコンの背景色

  ルールエレメントの状態	アイコンの背景色	例
  起動条件成立	緑
  実行開始待ち	空色
  実行中	深緑
  判断待ち	黄色
  強制終了中	黄色
  正常終了	緑
  異常終了	赤
  強制終了	赤
  未実行終了	灰色
  終了状態不明	灰色

(4)　実行結果

各ルールエレメントの実行状況，実行結果が一覧で表示されます。開閉ボタンをクリックすると，実行結果の開閉を切り替えます。

［名称］

ルールエレメントの名称が表示されます。

［状態］

ルールエレメントの状態が表示されます。

［終了コード］

コマンド実行ルールエレメントおよび対処（コマンド）ルールエレメントの終了コードが表示されます。それ以外のルールエレメントの場合は，空欄です。

［開始時刻］

ルールエレメントの実行開始時刻が表示されます。

［終了時刻］

ルールエレメントの終了時刻が表示されます。
