1.3　［ルールエディタ］画面

［ルールエディタ］画面では，ルールの内容を編集します。なお，ルールを編集するには，排他編集権限が必要です。

［ルールエディタ］画面の表示例を次に示します。

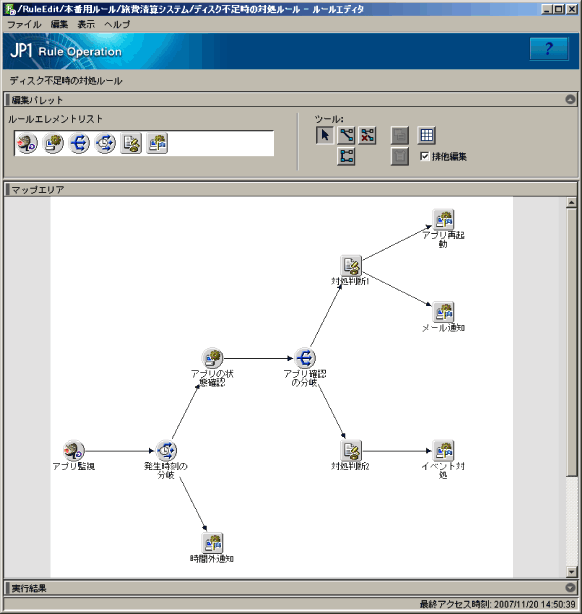

図1-5　［ルールエディタ］画面の表示例

［ルールエディタ］画面は，同時に二つの画面を表示できます。

表示項目を次に示します。

＜この節の構成＞

(1)　メニュー

(2)　編集パレット

(3)　マップエリア

(4)　実行結果

(1)　メニュー

［ルールエディタ］画面のメニュー項目を次の表に示します。なお，マップエリアで右クリックすると，［編集］メニューと同じ項目のポップアップメニューが表示されます。

表1-2　［ルールエディタ］画面のメニュー項目

メニュー	コマンド		機能
ファイル	閉じる		［ルールエディタ］画面を閉じます。排他編集権限がある場合は，同時に排他編集権限を解放します。
編集	編集モード	標準	ルールエレメントを選択する「標準」モードになります。
		関連線接続	ルールエレメントを関連線で接続する「関連線接続」モードになります。
		関連線連続接続	ルールエレメントを関連線で連続して接続する「関連線連続接続」モードになります。
		関連線削除	関連線を削除する「関連線削除」モードになります。
		排他編集	排他編集権限を取得または解放します。
	コピー		マップエリアで選択したルールエレメントをコピーします。
	貼り付け		コピーしたルールエレメントを，マップエリアに貼り付けます。
	削除		マップエリアで選択したルールエレメントを削除します。
	プロパティ		詳細定義画面に，マップエリアで選択したルールエレメントのプロパティを表示します。排他編集権限を取得している場合は，定義内容を編集できます。
表示	グリッド線		マップエリアのグリッド線の表示/非表示を指定します。
	編集パレット		編集パレットを開きます。または開いている編集パレットエリアを閉じます。
	最新情報に更新		最新情報を取得し，［ルールエディタ］画面の表示内容を更新します。
ヘルプ	目次		オンラインマニュアルの目次を表示します。
	バージョン情報		JP1/IM - RLのバージョン情報を表示します。

(2)　編集パレット

ルールを編集するための機能を，ボタンにしています。開閉ボタンをクリックすると，編集パレットの開閉を切り替えます。

(a)　ルールエレメントリスト

各ルールエレメントのアイコンが表示されます。アイコンを，マップエリアにドラッグアンドドロップすると，ルールにルールエレメントを追加し，詳細定義画面が表示されます。

ルール起動条件ルールエレメント

ルール起動条件ルールエレメントを，ルールに追加します。このアイコンをマップエリアにドロップすると，［詳細定義 − ［ルール起動条件］］画面が表示されます。

コマンド実行ルールエレメント

コマンド実行ルールエレメントを，ルールに追加します。このアイコンをマップエリアにドロップすると，［詳細定義 − ［コマンド実行］］画面が表示されます。

分岐ルールエレメント

分岐ルールエレメントを，ルールに追加します。このアイコンをマップエリアにドロップすると，［詳細定義 − ［分岐］］画面が表示されます。

時刻分岐ルールエレメント

時刻分岐ルールエレメントを，ルールに追加します。このアイコンをマップエリアにドロップすると，［詳細定義 − ［時刻分岐］］画面が表示されます。

判断待ちルールエレメント

判断待ちルールエレメントを，ルールに追加します。このアイコンをマップエリアにドロップすると，［詳細定義 − ［判断待ち］］画面が表示されます。

対処（コマンド）ルールエレメント

対処（コマンド）ルールエレメントを，ルールに追加します。このアイコンをマップエリアにドロップすると，［詳細定義 − ［対処（コマンド）］］画面が表示されます。

(b)　ツールエリア

ルールを編集するメニューがボタンで表示されます。

［標準］ボタン

ルールエレメントを選択する「標準」モードになります。

［関連線接続］ボタン

ルールエレメントを関連線で接続する「関連線接続」モードになります。

［関連線連続接続］ボタン

ルールエレメントを関連線で連続して接続する「関連線連続接続」モードになります。

［関連線削除］ボタン

関連線を削除する「関連線削除」モードになります。

［コピー］ボタン

マップエリアで選択したルールエレメントをコピーします。

［貼り付け］ボタン

コピーした内容を，マップエリアに貼り付けます。

［グリッド線］ボタン

マップエリアのグリッド線の表示/非表示を指定します。

［排他編集］チェックボックス

排他編集権限を取得または解放します。

(3)　マップエリア

ルールを編集するエリアです。ルールエレメントを配置し，関連線で接続します。このエリアは，10×10のグリッドで構成され，ルールエレメントは1グリッドに一つだけ配置できます。

• アイコンの背景色
  編集中のルールエレメントは，アイコンの背景色が灰色で表示されます。



(4)　実行結果

［ルールエディタ］画面では表示できません。
