2.1.1　PADエディタのウィンドウ

PADエディタのウィンドウ構成を図2-1に示します。

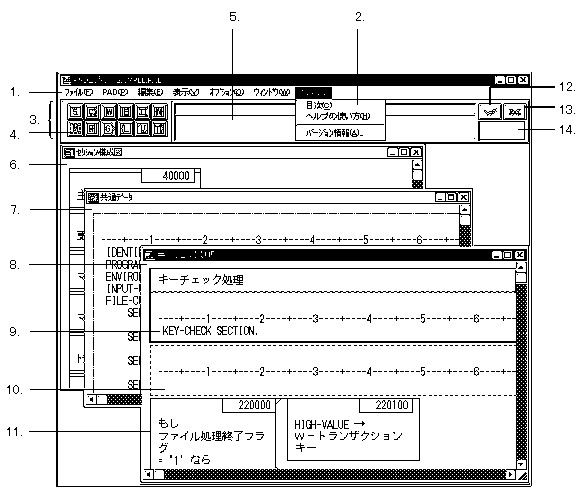

図2-1　PADエディタのウィンドウ構成

1. アプリケーションメニューバー
   アプリケーションメニューバーの各項目を選択するとドロップダウンメニューが表示されます。


2. ドロップダウンメニュー
   選択すると目的の処理を実行します。


3. ツールバー
   PAD編集時に使用するボタン，入力域及びウィンドウなどを集めた領域です。使用頻度の高いメニューに対応しています。


4. ツールボックス
   PAD編集時に必要なボックスを選択します。


5. テキスト入力域（ツールバー上で入力する場合）
   PADに入力する文字を，表示する領域です。
   また，テキスト入力域の表示には，ツールバー上での入力のほかに，PAD図上での入力があります。テキスト入力域の表示については，「2.2.3 (2) テキスト入力域の表示形式について」を参照してください。


6. セクション構成図ウィンドウ^※
   PADのセクション構成図を編集します。


7. 共通データウィンドウ
   共通データを編集します。


8. PAD図編集ウィンドウ
   PADを編集・表示するウィンドウです。


9. タイトル領域
   PADのタイトル部を編集します。


10. 内部データ領域
    PADの内部データを編集します。


11. PAD領域
    PADを編集します。


12. ［確定］ボタン
    PAD編集時，ボックスやテキストを確定します。


13. ［取消］ボタン
    PAD編集時，ボックスやテキストの確定を中止します。


14. モード表示ボックス
    現在の処理状態を表示します。


注※　SEWB+ COBOL構造図エディタ01-01以前の配置変更ウィンドウの機能は，SEWB+ COBOL構造図エディタ01-02では，セクション構成図ウィンドウに統合されています。
