1.3.3　ボックスのレベル

ボックスのレベルとは，右（下位）方向へ作成したボックスの呼び方で，最初のボックスをレベル1，その右のボックスをレベル2，………レベルn（nには数字が入ります）と呼びます。ボックスに対応して生成されたソースプログラムの命令文もレベル1，レベル2，………レベルnと呼びます。右方向に下位のボックスを作成できるのは，反復ボックス，選択ボックス，及び多分岐ボックスです。

PADボックスのレベルを図1-4に示します。

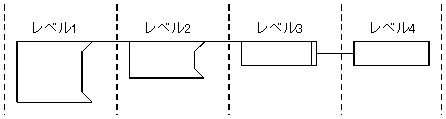

図1-4　PADボックスのレベル

[図データ]
