SEWB+/REPOSITORY　辞書設計ガイド

2.5.1　辞書のレコード定義とプログラムの関係

SEWB+/CONSTRUCTIONを使ったアプリケーション開発の準備として，サーバアプリケーション，及びクライアントとサーバのインタフェースに使用するレコードの構造をデータ項目辞書に用意します。適切なレコード定義を用意するために，あらかじめ，辞書のレコード定義とプログラムの関係を理解しておきましょう。辞書のレコード定義がアプリケーション開発に利用され，プログラムに反映されるまでの流れを，図2-9に示します。

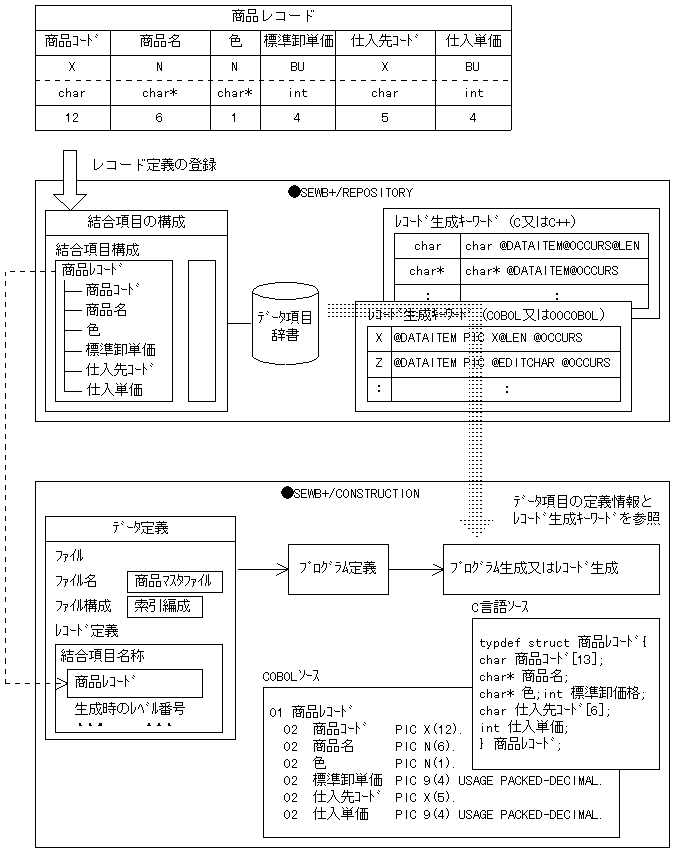

図2-9　レコード定義がプログラムに反映されるまで

＜この項の構成＞

(1)　レコード定義の登録

(2)　SEWB+/CONSTRUCTIONのデータ定義との関係

(3)　ソースコードの生成

(1)　レコード定義の登録

データベースやファイル設計，及び業務設計から求められたC/S(クライアントサーバ)システムのインタフェース仕様などの情報を基に，辞書に登録するレコード構造を設計します。このレコード構造に従って，既に辞書に登録してあるデータ項目を組み合わせて結合項目を構成します。この結合項目は，SEWB+/CONSTRUCTION，SEWB+/EUR Professional Edition，及びAPPGALLERY Enterpriseでレコードとして扱われるために「最上位結合項目」として定義します。

SEWB+/CONSTRUCTIONでは，データ定義を使って，実際にアプリケーションで使用するデータを定義するときに，辞書に用意されているレコード定義を参照します。例えば，RDBの定義では，RDBの表の構造としてレコード定義が参照され，データが定義されます。このため，辞書の作成者は，アプリケーション開発に使用するデータの種類を考慮しながら，辞書に用意するレコード構造を決めてください。

SEWB+/CONSTRUCTIONで定義できるデータ種別を次に示します。

• ファイル
• RDB
• DAM(Direct Access Method)
• TAM(Table Access Method)
• RPC(Remote Procedure Call)
• メッセージ
• ユーザジャーナル
• メッセージログ
• 共通作業領域

データ定義や，データ種別の詳細については，マニュアル「SEWB+/CONSTRUCTION アプリケーション開発ガイド」を参照してください。

(2)　SEWB+/CONSTRUCTIONのデータ定義との関係

実際にアプリケーションで使用するファイルやRDBの情報を，SEWB+/CONSTRUCTIONのデータ定義機能で定義します。図2-9のデータ定義の例では，辞書に登録された「商品レコード」を，実際に使用する「商品マスタファイル」のレコードとして定義しています。データ定義情報をリポジトリにチェックインすると，レコード定義(「最上位結合項目」が指定されたデータ項目)とデータ定義のドキュメントとの間に，自動的に関連(関連種別「辞書参照」)が付けられます。

(3)　ソースコードの生成

辞書のレコード定義情報は，データ定義と関連付けられた後，プログラム定義機能を経て，ソースプログラムが生成されるときに，レコードの記述として展開されます。また，クライアントとサーバ間のインタフェーステーブルを作成したい場合には，データ定義機能から，個別のCOPYメンバ(COBOL言語の場合)又はヘッダファイル(C言語の場合)を生成することもできます。生成時には，SEWB+/REPOSITORYのデータ項目の定義情報と共にレコード生成キーワードが参照されます。参照されるデータ項目の定義情報を表2-17に示します。

表2-17　プログラム生成時に参照されるデータ項目の定義情報

定義項目		COBOL又はOOCOBOL	C又はC++
名称	データ項目名	×※	×※
	標準名称	×	×
	フリガナ	×	×
属性	分類	×	○
	けた数	○	○
	小数部けた数	○	○
	反復回数	○	○
付加情報	フィールド1〜20	×	×
	コメント	×	×
言語別 詳細情報	名前	○	○
	タイプ	○	○
	タイプ修飾情報 （編集文字列）	○	−
	取りうる値	○	○
	初期値	△	×
	言語別フィールド	×	×

（凡例）○：生成時に参照される

　　　　△：生成するかどうかを指定できる

　　　　×：生成時に参照されない

　　　　−：定義できない

注※　言語別の名前を定義していない場合には，データ項目名が参照されます。

• レコード生成キーワードとは
  レコード生成キーワードとは，言語別のタイプごとに，データ項目の定義情報をどのようにソースコードに生成するかが指定されたものです。レコード生成キーワードの内容は，SEWB+/REPOSITORYの環境構築ユティリティで，独自のアプリケーション開発の運用に合わせて編集できます。詳細については「3.1.1(9) タイプに対するレコード生成キーワードを編集する」を参照してください。
