4.7.7　共有リソースの切り離しを接続時と逆順にする場合の処理の流れ

(a)　サーバの停止（サーバモード）

サーバモードの場合，サーバの停止処理には次の2種類があります。

• 実行サーバの停止処理終了時に待機サーバを停止する

• 実行サーバの停止処理開始時に待機サーバを停止する

共有リソースの切り離しを接続時と逆順にする場合の，サーバモードのサーバを停止するときにHAモニタがする処理の流れを説明します。

• 実行サーバの停止処理終了時に待機サーバを停止する場合

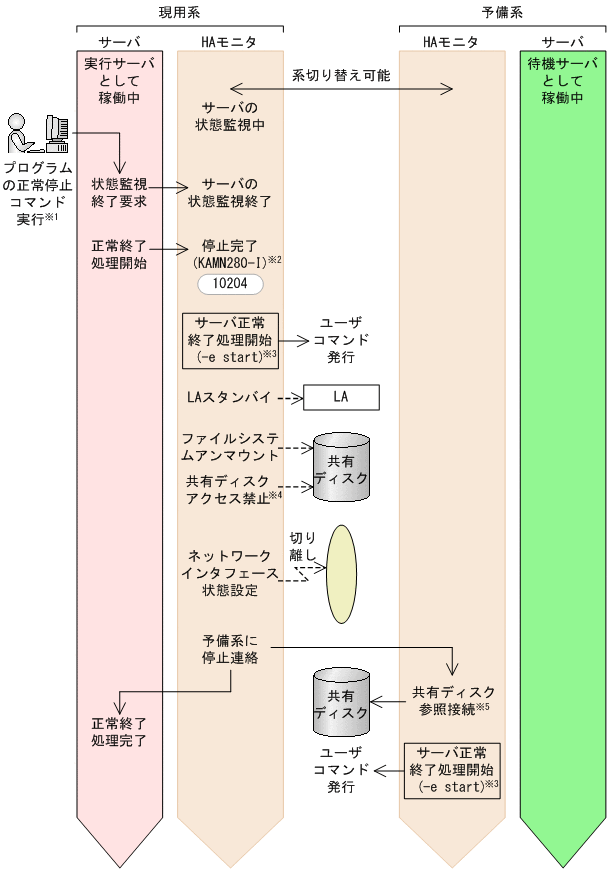

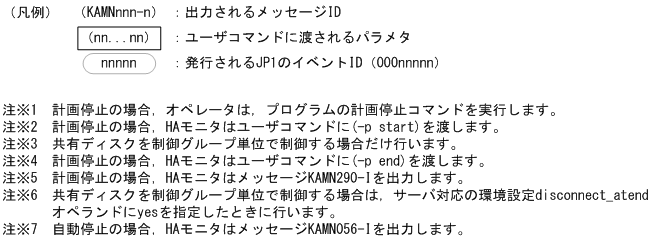

  共有リソースの切り離しが接続時と逆順で，実行サーバの停止処理終了時に待機サーバを停止する場合にHAモニタがする処理の流れを次の図に示します。

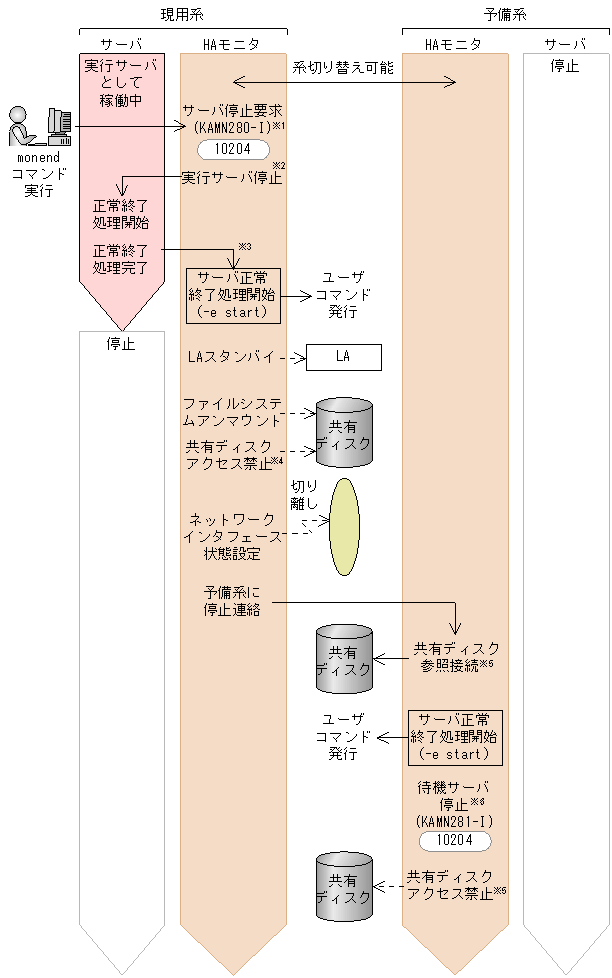

  図4‒56　共有リソースの切り離しを接続時と逆順にする場合の，サーバの停止処理の流れ（サーバモード：実行サーバの停止処理終了時に待機サーバを停止する）





• 実行サーバの停止処理開始時に待機サーバを停止する場合

  共有リソースの切り離しが接続時と逆順で，実行サーバの停止処理開始時に待機サーバを停止する場合にHAモニタがする処理の流れを次の図に示します。

  図4‒57　共有リソースの切り離しを接続時と逆順にする場合の，サーバの停止処理の流れ（サーバモード：実行サーバの停止処理開始時に待機サーバを停止する）





(b)　サーバの停止（モニタモード）

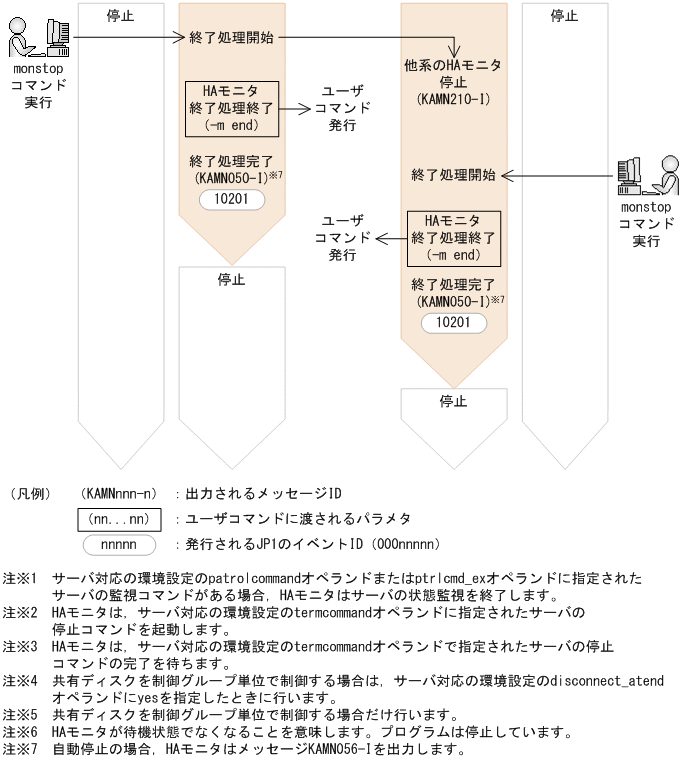

共有リソースの切り離しが接続時と逆順の場合の，モニタモードのサーバを停止するときにHAモニタがする処理の流れを次の図に示します。

(a)　サーバ障害時の系切り替え（サーバモード）

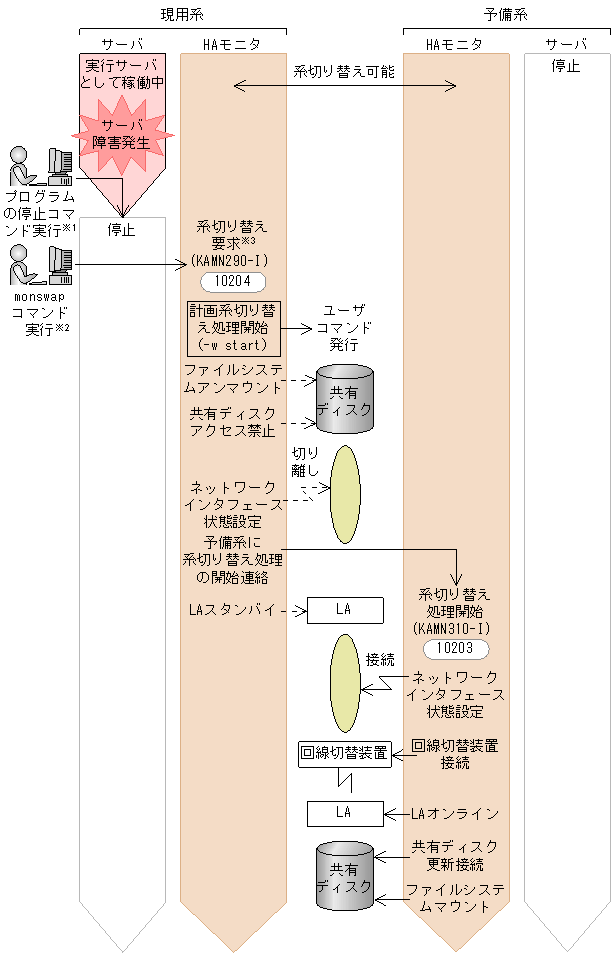

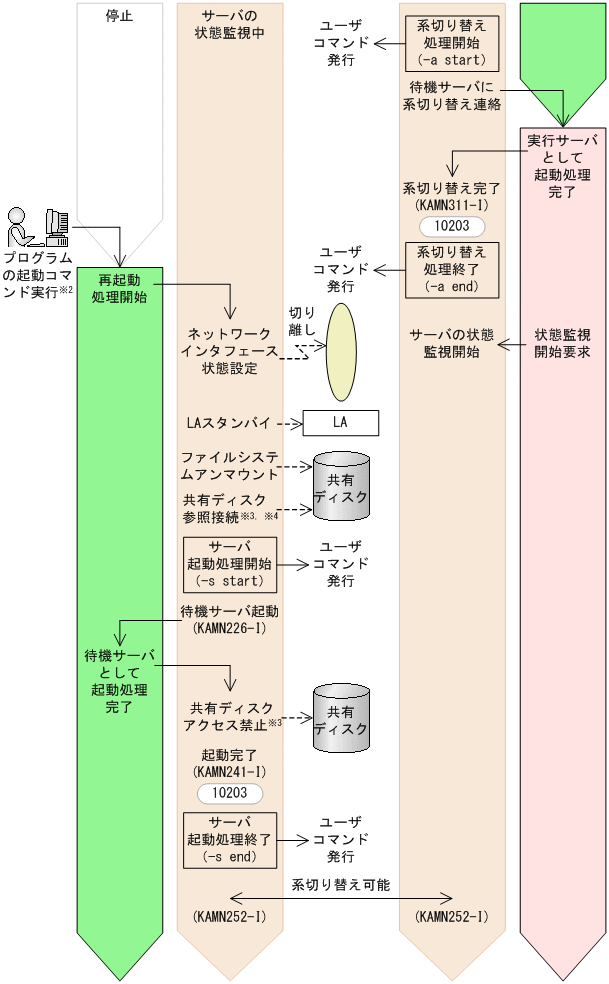

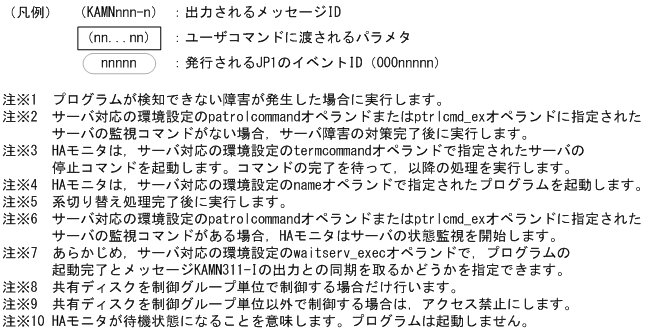

共有リソースの切り離しを接続時と逆順にする場合の，サーバモードのサーバに障害が発生したときにHAモニタがする系切り替え処理の流れを次の図に示します。

(b)　サーバ障害時の系切り替え（モニタモード）

共有リソースの切り離しを接続時と逆順にする場合の，モニタモードのサーバに障害が発生したときにHAモニタがする系切り替え処理の流れを次の図に示します。

(a)　サーバ障害時の系切り替え失敗（サーバモード）

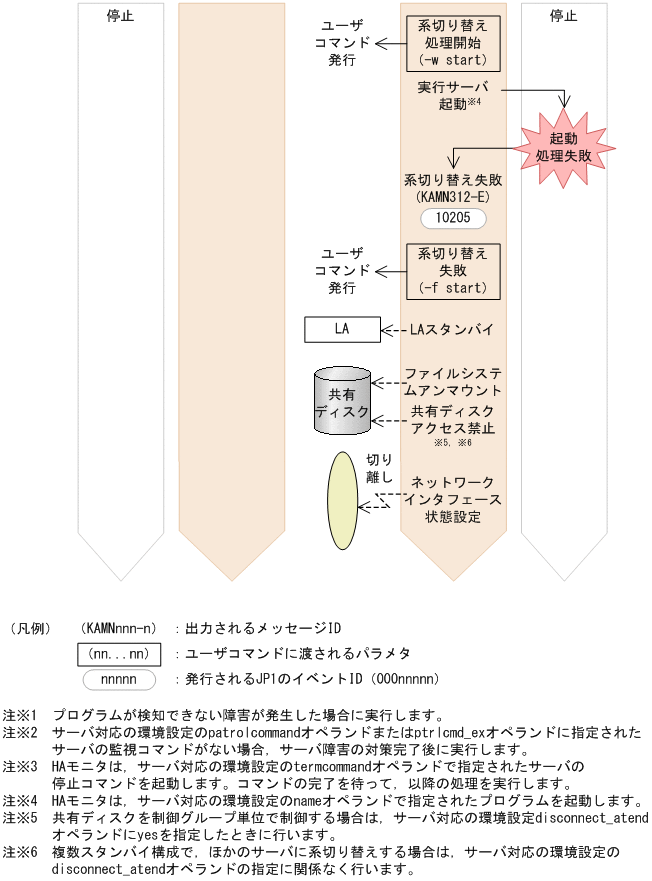

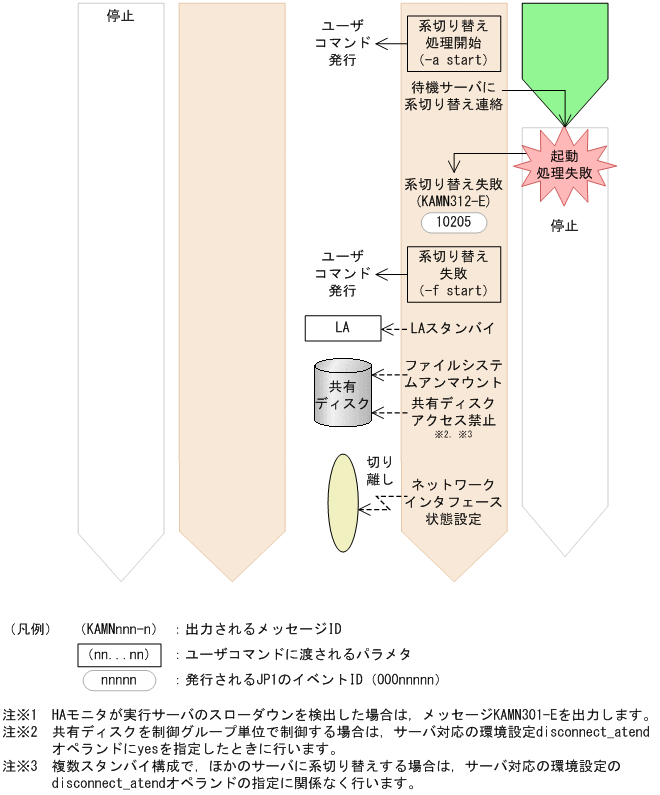

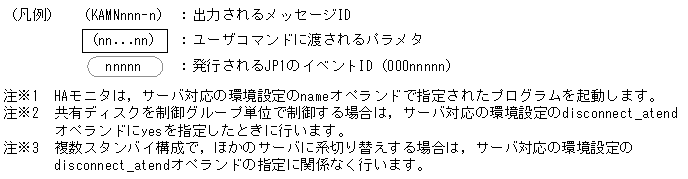

共有リソースの切り離しを接続時と逆順にする場合で，サーバモードのサーバに障害が発生し待機系に系切り替えしようとして失敗したときの，HAモニタがする処理の流れを次の図に示します。

(b)　サーバ障害時の系切り替え失敗（モニタモード）

共有リソースの切り離しを接続時と逆順にする場合で，モニタモードのサーバに障害が発生し待機系に系切り替えしようとして失敗したときの，HAモニタがする処理の流れを次の図に示します。

(a)　系障害時の系切り替え失敗（サーバモード）

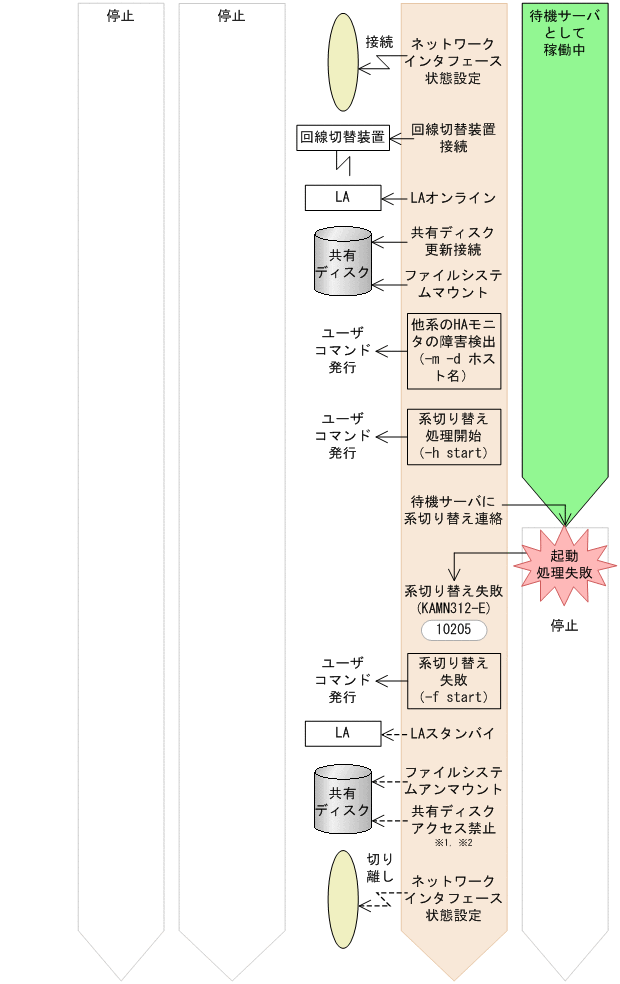

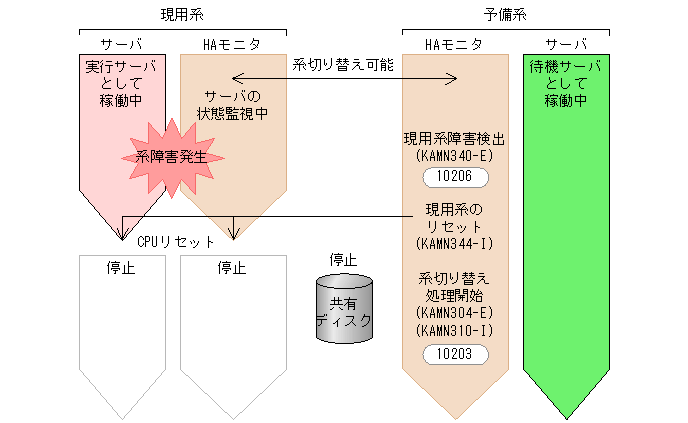

共有リソースの切り離しを接続時と逆順にする場合で，系障害が発生し待機系に系切り替えしようとして失敗したときの，HAモニタがする処理の流れを次の図に示します。ここでは，サーバモードの場合について説明します。

(b)　系障害時の系切り替え失敗（モニタモード）

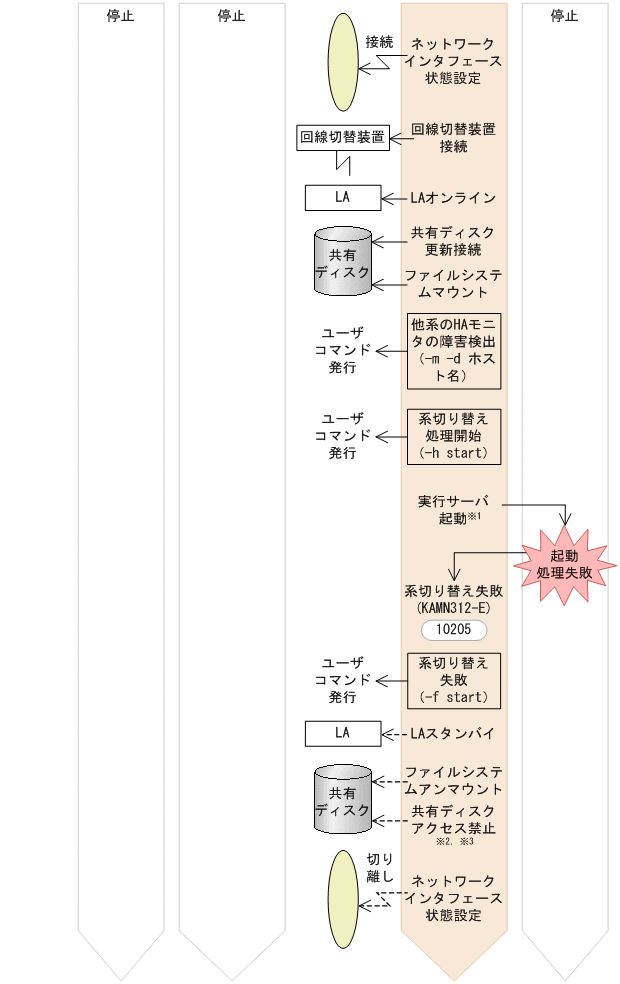

共有リソースの切り離しを接続時と逆順にする場合の，系障害が発生し待機系に系切り替えしようとして失敗したときの，HAモニタがする系切り替え処理の流れを次の図に示します。ここでは，モニタモードの場合について説明します。
