4.7.1 サーバの起動処理の流れ
サーバの起動時に,HAモニタがする処理の流れについて説明します。処理の流れの詳細は,サーバをサーバモードで使用するか,モニタモードで使用するかによって異なります。
- 〈この項の構成〉
(1) サーバの起動処理の流れ(サーバモードの場合)

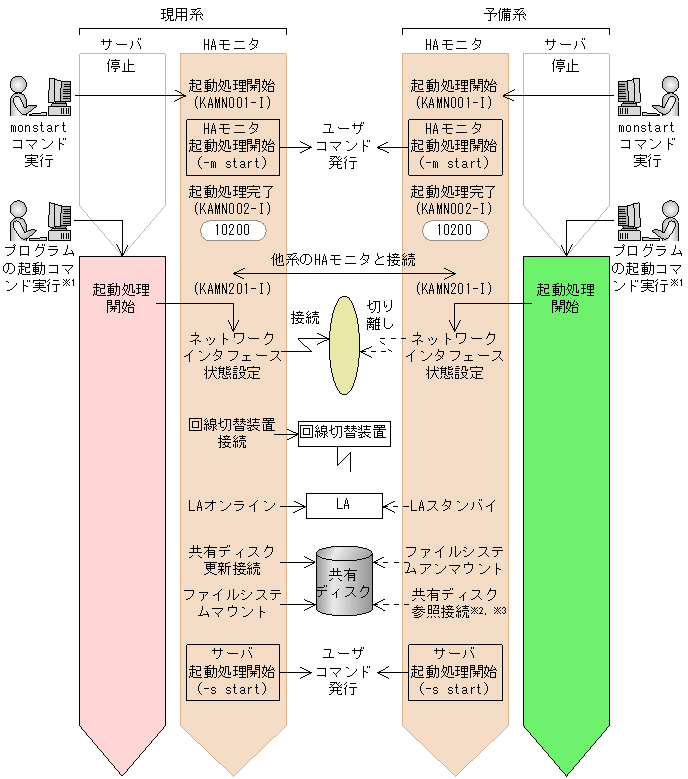

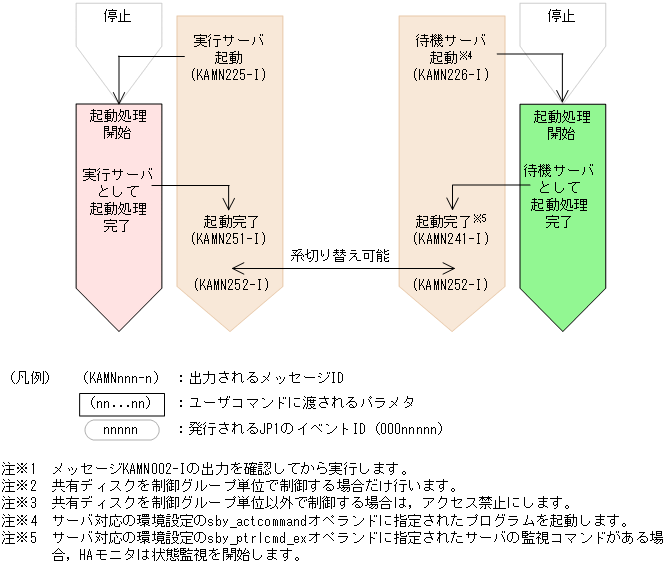

サーバモードの場合に,サーバ起動時にHAモニタがする処理の流れを次の図に示します。
なお,ここでは,共有リソースの切り離し順が接続時と同じ場合の処理の流れを示しています。共有ディスクを制御グループ単位で制御する場合は,共有リソースの切り離しを接続時と逆順にできます。共有リソースの切り離しを接続時と逆順にする場合にHAモニタがする処理の詳細については,「4.7.7 共有リソースの切り離しを接続時と逆順にする場合の処理の流れ」を参照してください。
(2) サーバの起動処理の流れ(モニタモード,かつ実行サーバの監視をする場合)

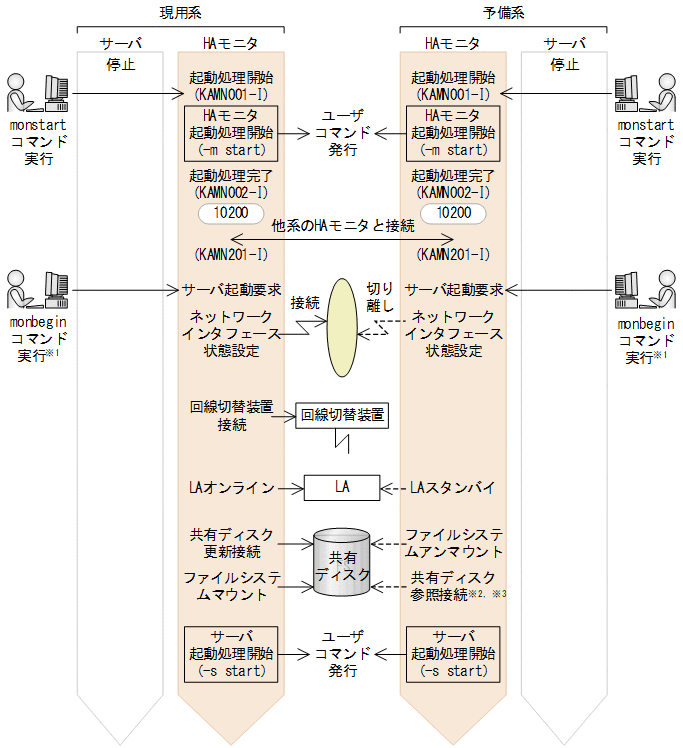

モニタモード,かつ実行サーバの監視をする場合に,サーバ起動時にHAモニタがする処理の流れを次の図に示します。
(3) サーバの起動処理の流れ(モニタモード,かつ待機系での監視をする場合)
モニタモード,かつ待機系での監視をする場合に,サーバ起動時にHAモニタがする処理の流れを次の図に示します。
