2.2.5　サーバ障害時の系切り替え処理の流れ

サーバ（OracleインスタンスまたはOracleリスナー）の障害が発生した場合に，HAモニタおよびHAモニタ kitがする処理の流れについて説明します。なお，この項で示す図は，一つのサーバにOracleインスタンスまたはOracleリスナーだけを対応させた場合の例です。

〈この項の構成〉

(1)　Oracleインスタンス障害時の系切り替え処理の流れ

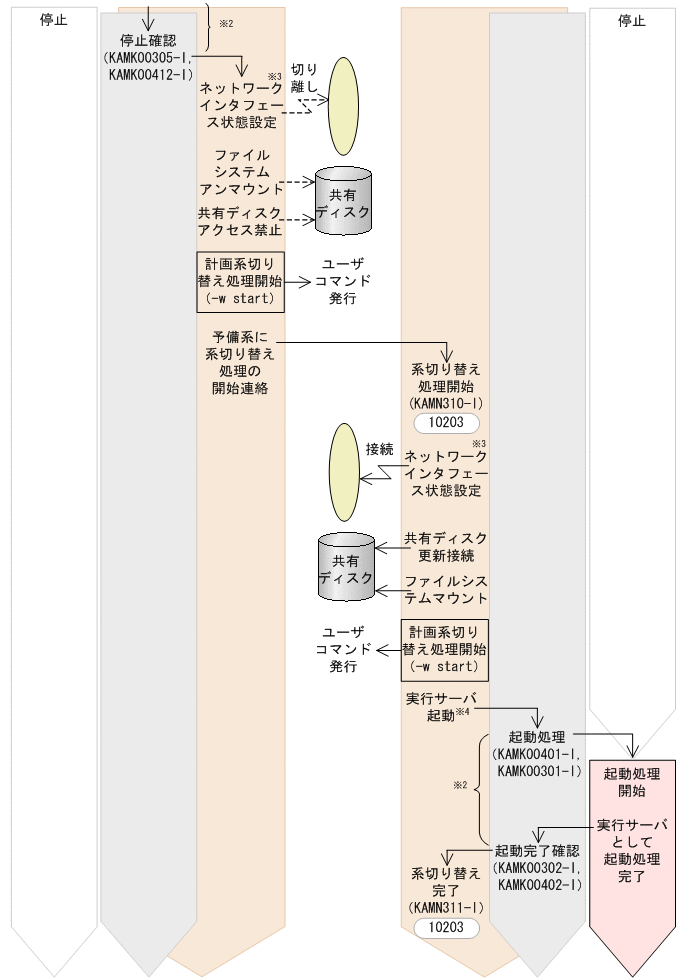

Oracleインスタンス障害時にHAモニタおよびHAモニタ kitがする系切り替え処理の流れを次の図に示します。

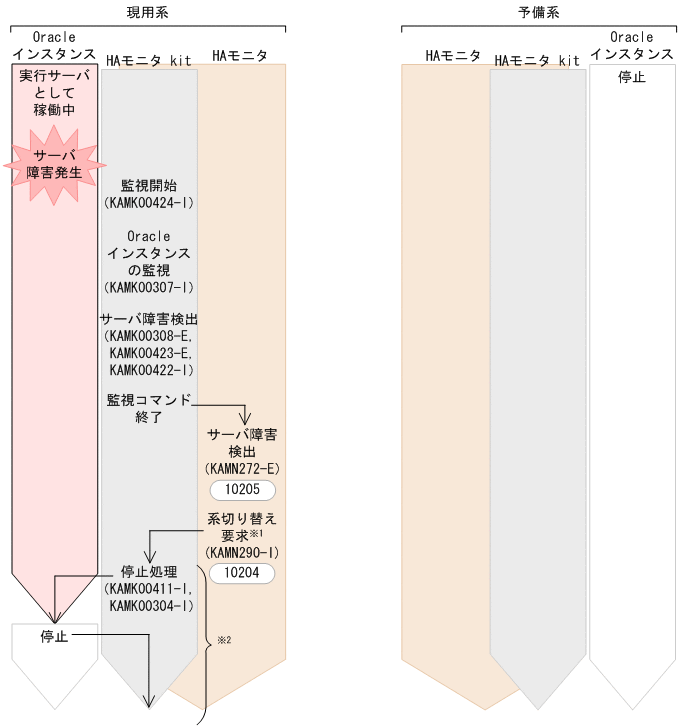

図2‒14　Oracleインスタンス障害時の系切り替え処理の流れ

注※1　HAモニタが，サーバの停止コマンドを実行します。

注※2　一つのサーバで複数のOracleインスタンスを制御する場合，この部分の処理の流れを，制御するOracleインスタンスの数だけ繰り返します。

注※3　サーバのリソースに，クライアント接続用のIPアドレスを含める場合に実施します。サーバに必要なリソースについては，「3.1.2　リソース構成の検討」および「3.2.6　Oracleが使用する共有リソースの設定」を参照してください。

注※4　HAモニタが，サーバの起動コマンドを実行します。

Oracleリスナー障害時にHAモニタおよびHAモニタ kitがする系切り替え処理の流れを次の図に示します。

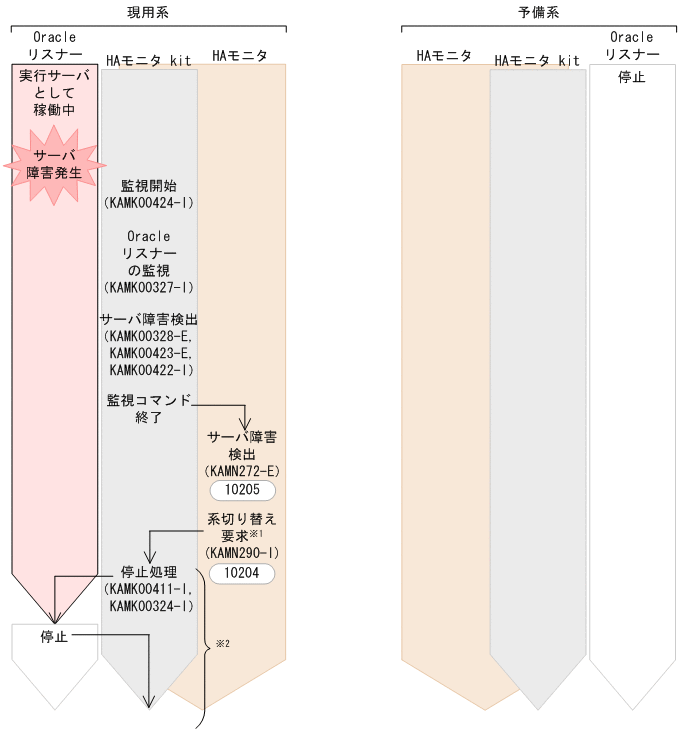

図2‒15　Oracleリスナー障害時の系切り替え処理の流れ

注※1　HAモニタが，サーバの停止コマンドを実行します。

注※2　一つのサーバで複数のOracleリスナーを制御する場合，この部分の処理の流れを，制御するOracleリスナーの数だけ繰り返します。

注※4　HAモニタが，サーバの起動コマンドを実行します。
