サーバや系に発生したスローダウンの情報を監視履歴として取得する場合，監視履歴ファイルに監視履歴が出力されます。ここでは，監視履歴として出力されるメッセージの内容，および監視履歴が出力されるタイミングについて説明します。監視履歴ファイルの出力形式については，「7.5.3(1) 監視履歴ファイルの出力形式」を参照してください。
監視履歴として出力されるメッセージの一覧を次に示します。
表B-1 監視履歴として出力されるメッセージ一覧
| ID |
種別 |
メッセージ本文 |
メッセージの説明 |
| 0101 |
H |
Acquisition of the patrol history has started. |
ホスト名で示す他系の監視履歴の取得を開始しました。 |
| 0102 |
H |
Acquisition of the patrol history has ended. |
ホスト名で示す他系の監視履歴の取得を終了しました。 |
| 0103 |
H |
The alive message was not received from the other system. |
ホスト名で示す他系から，秒数で示す期間aliveメッセージを受信できませんでした。 |
| 0201 |
S |
Acquisition of the patrol history has started. |
サーバ識別名で示す実行サーバの監視履歴の取得を開始しました。 |
| 0202 |
S |
Acquisition of the patrol history has ended. |
サーバ識別名で示す実行サーバの監視履歴の取得を終了しました。 |
| 0203 |
S |
Slowdown of Online server was detected. |
サーバ識別名で示す実行サーバから，秒数で示す期間稼働報告がありませんでした。 |
| 0301 |
O |
Acquisition of the patrol history has started. |
自系の監視履歴の取得を開始しました。 |
| 0302 |
O |
Acquisition of the patrol history has ended. |
自系の監視履歴の取得を終了しました。 |
| 0303 |
O |
Slowdown of HAmonitor in the own host was detected. |
自系が秒数で示す期間スローダウンしていました。 |
- （凡例）
- H：他系
- S：自系で稼働する実行サーバ
- O：自系
- ＜この節の構成＞
- (1) サーバの監視履歴が出力されるタイミング
- (2) 他系の監視履歴が出力されるタイミング
- (3) 自系の監視履歴が出力されるタイミング
(1) サーバの監視履歴が出力されるタイミング
HAモニタが自系の実行サーバの監視履歴を出力するタイミングを次に示します。
- 自系で実行サーバが起動したとき
サーバの監視履歴の取得を開始したというメッセージが出力されます。
- サーバ監視履歴取得時間を超えた間隔で，実行サーバの稼働報告を受けたとき
スローダウンが発生したというメッセージが出力されます。
- 実行サーバに障害が発生したとき
スローダウンが発生したというメッセージ，および監視履歴の取得を終了したというメッセージが出力されます。
- 自系で実行サーバ，またはHAモニタが停止したとき
監視履歴の取得を終了したというメッセージが出力されます。
サーバの監視履歴が出力されるタイミングの例を，次に示します。

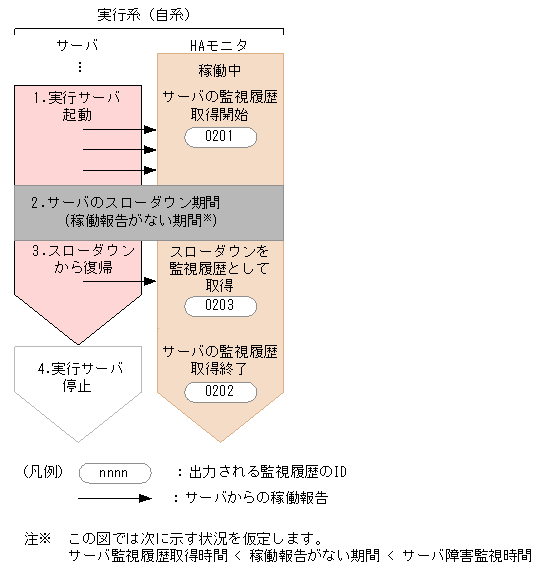

図B-1 サーバの監視履歴が出力されるタイミング
![[図データ]](FIGURE/ZU994000.GIF)
次に，図中の番号で示す時点でのサーバの状態を説明します。
- 自系で実行サーバが起動しました。
HAモニタは実行サーバの監視を開始し，監視履歴（ID：0201）を取得します。
- サーバ監視履歴取得時間を超えたスローダウンが発生しました。
- サーバ障害監視時間に到達する前にスローダウン状態を脱しました。
HAモニタはサーバの稼働報告を受けたタイミングで監視履歴（ID：0203）を取得します。
- 実行サーバが停止しました。
HAモニタは実行サーバの監視を終了し，監視履歴（ID：0202）を取得します。
(2) 他系の監視履歴が出力されるタイミング
HAモニタが他系の監視履歴を出力するタイミングを次に示します。
- 自系のHAモニタが系間の監視を開始したとき
監視履歴の取得を開始したというメッセージが出力されます。
- 系監視履歴取得時間を超えた間隔で，他系からaliveメッセージを受信したとき
スローダウンが発生したというメッセージが出力されます。
- 他系に障害が発生し，異常終了したとき
監視履歴の取得を終了したというメッセージが出力されます。障害の原因がスローダウンの場合，スローダウンが発生したというメッセージも出力されます。
- 自系または他系のサーバが終了して，系切り替えができるサーバがなくなったとき
監視履歴の取得を終了したというメッセージが出力されます。
- 自系または他系のHAモニタが終了したとき
監視履歴の取得を終了したというメッセージが出力されます。
他系の監視履歴が出力されるタイミングの例を，次に示します。

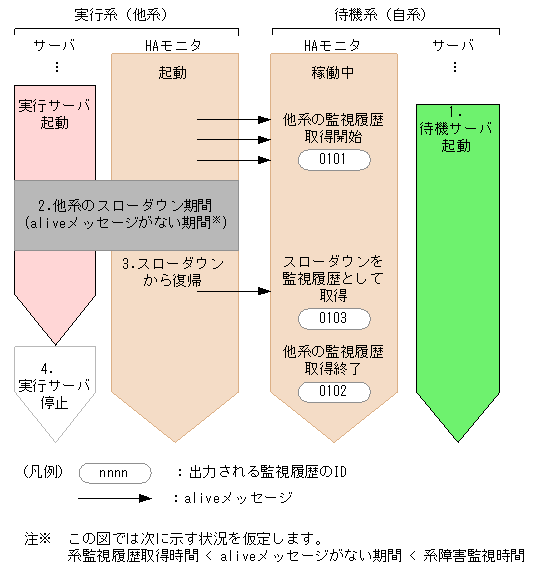

図B-2 他系の監視履歴が出力されるタイミング
![[図データ]](FIGURE/ZU994100.GIF)
次に，図中の番号で示す時点での他系の状態を説明します。
- 待機サーバが起動しました。
系切り替えができる状態になったため，自系のHAモニタは系間の監視を開始し，監視履歴（ID：0101）を取得します。
- 系監視履歴取得時間を超えたスローダウンが発生しました。
- 系障害監視時間に到達する前にスローダウン状態を脱しました。
自系のHAモニタはaliveメッセージを受信したタイミングで監視履歴（ID：0103）を取得します。
- 実行サーバが停止しました。
系切り替えができる状態でなくなったため，自系のHAモニタは系間の監視を終了し，監視履歴（ID：0102）を取得します。
(3) 自系の監視履歴が出力されるタイミング
HAモニタが自系の監視履歴を出力するタイミングを次に示します。
- 自系のHAモニタが起動したとき
監視履歴の取得を開始したというメッセージが出力されます。
- 自系が系監視履歴取得時間を超えたスローダウンから回復したとき
スローダウンが発生したというメッセージが出力されます。
- 自系にスローダウンが発生して系切り替えをしたあと，再起動したとき
スローダウンが発生したというメッセージが出力されます。
- 自系のHAモニタが終了したとき
監視履歴の取得が終了したというメッセージが出力されます。
自系の監視履歴が出力されるタイミングの例を，次に示します。

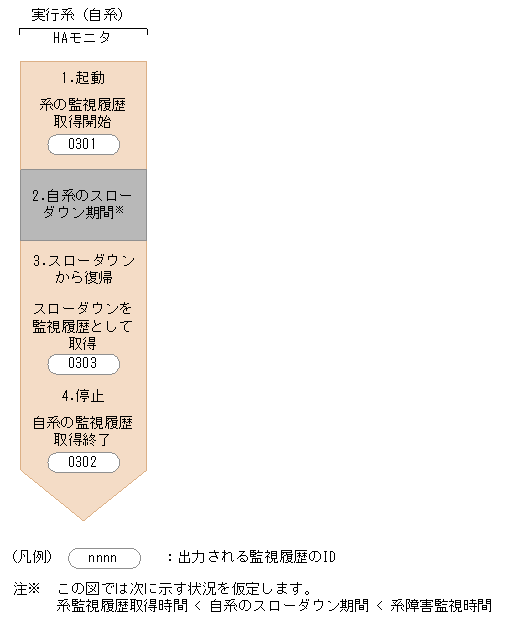

図B-3 自系の監視履歴が出力されるタイミング
![[図データ]](FIGURE/ZU994200.GIF)
次に，図中の番号で示す時点での自系の状態を説明します。
- 自系のHAモニタが起動しました。
自系のHAモニタは自系の監視を開始し，監視履歴（ID：0301）を取得します。
- 系監視履歴取得時間を超えたスローダウンが発生しました。
- 系障害監視時間に到達する前にスローダウン状態を脱しました。
自系のHAモニタは自系がスローダウンから脱したタイミングで監視履歴（ID：0303）を取得します。
- 自系のHAモニタが停止しました。
自系のHAモニタは自系の監視を終了し，監視履歴（ID：0302）を取得します。
