JP1と連携して，システムの自動化を実現できます。HAモニタは，HAモニタの起動時やサーバの異常終了時などにイベントを発行し，JP1に通知します。
HAモニタが発行するイベントは，JP1/Baseが管理します。イベント管理については，マニュアル「JP1/Base 運用ガイド」を参照してください。

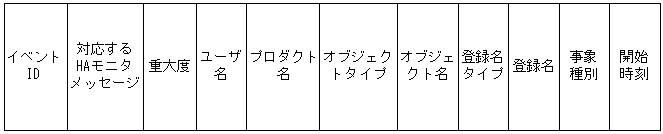

HAモニタが発行するJP1イベントの項目について説明します。ユーザは次に示す項目について，JP1統合管理画面などから確認できます。
図A-1 HAモニタが発行するJP1イベントの項目一覧
![[図データ]](FIGURE/ZU990100.GIF)
HAモニタが発行するイベントの項目のうち，イベントごとに内容が異なる項目を次に示します。
表A-1 HAモニタが発行するイベントの内容
| イベント発行契機 | イベントID | 対応するHAモニタメッセージ | 重大度 | オブジェクトタイプ | オブジェクト名 | 事象種別 |
|---|---|---|---|---|---|---|
| HAモニタ開始 | 00010200 | KAMN002-I | Information | HAHOST | HAモニタのホスト名 | START |
| HAモニタ正常終了 | 00010201 | KAMN050-I | Information | END | ||
| KAMN056-I | ||||||
| HAモニタ異常終了 | 00010202 | KAMN003-E※1 | Error | NOTSTART | ||
| KAMN205-E | ||||||
| KAMN207-E | ||||||
| KAMN208-E | ||||||
| KAMN617-E | EXCEPTION | |||||
| サーバ起動 | 00010203 | KAMN241-I | Information | HASERV | サーバ識別名 | START |
| KAMN251-I | ||||||
| KAMN254-I | RESTART | |||||
| KAMN274-I | ||||||
| KAMN310-I | SWITCH | |||||
| KAMN311-I | ||||||
| サーバ正常終了 | 00010204 | KAMN280-I | Information | END | ||
| KAMN281-I | ||||||
| KAMN290-I | ||||||
| サーバ異常，または異常終了 | 00010205 | KAMN253-E | Error | EXCEPTION | ||
| KAMN272-E | ||||||
| KAMN273-E※2 | ||||||
| KAMN275-E | ||||||
| KAMN276-E | ||||||
| KAMN300-E | ||||||
| KAMN301-E | ||||||
| KAMN305-E | NOTSTART | |||||
| KAMN306-E | ||||||
| KAMN307-E | ||||||
| KAMN312-E | ||||||
| KAMN315-E | ||||||
| KAMN316-E | ||||||
| KAMN384-E | ||||||
| KAMN423-E | ||||||
| KAMN237-E | HASERVPATH | サーバパス名 | ||||
| 他系の障害を検出 | 00010206 | KAMN340-E | Error | HAHOST | 障害となった系のHAモニタのホスト名 | EXCEPTION |
| リセットパス障害，およびリセット失敗 | 00010207 | KAMN347-E | Error | HARESET | リセット先のHAモニタのホスト名 | |
| KAMN399-E | ||||||
| 監視パス障害 | 00010208 | KAMN177-E | Error | HAPATH | 監視パスのホスト名 | |
| KAMN607-E | ||||||
| KAMN640-E | ||||||
| KAMN174-W | Warning | |||||
| KAMN641-W | ||||||
| オペレータ介入待ち※3 | 00010209 | KAMN238-D | Warning | HASERV | サーバ識別名 | WAIT |
| KAMN258-D | ||||||
| KAMN368-D |
注※1 HAモニタ起動時，メッセージKAMN001-Iの出力前，またはHAモニタの定義ファイル解析失敗によってHAモニタが起動失敗した場合，イベントは発行されません。
注※2 メッセージKAMN273-EがメッセージKAMN300-E，KAMN305-E，KAMN312-E，KAMN315-Eのどれかと一緒に出力された場合は，メッセージKAMN273-Eはイベントとして発行されません。一緒に出力されたメッセージだけがイベントとして発行されます。
注※3 オペレータ介入待ちイベントは，複数回発生することがあります。複数回発生した場合は，最初に発生したイベントだけが発行されます。
HAモニタ正常終了時のイベント発行タイミングを，次の図に示します。
図A-3 HAモニタ正常終了時のイベント発行タイミング
![[図データ]](FIGURE/ZU990300.GIF)

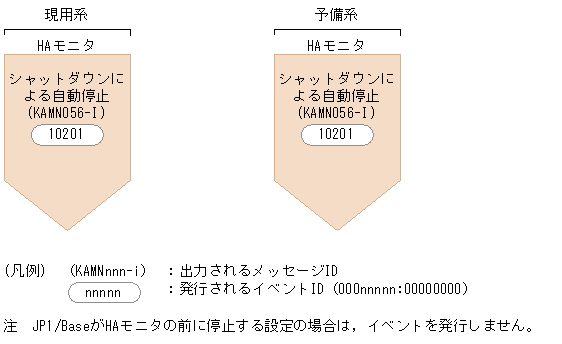

HAモニタのシャットダウンによる，自動停止時のイベント発行タイミングを，次の図に示します。
図A-4 HAモニタのシャットダウンによる自動停止時のイベント発行タイミング
![[図データ]](FIGURE/ZU990400.GIF)

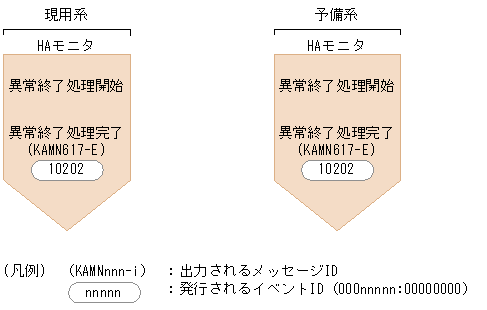

HAモニタ異常終了時のイベント発行タイミングを，次の図に示します。
図A-5 HAモニタ異常終了時のイベント発行タイミング
![[図データ]](FIGURE/ZU990500.GIF)

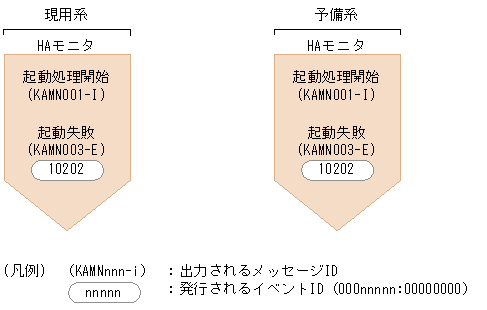

HAモニタ起動失敗時のイベント発行タイミングを，次の図に示します。
図A-6 HAモニタ起動失敗時のイベント発行タイミング
![[図データ]](FIGURE/ZU990600.GIF)

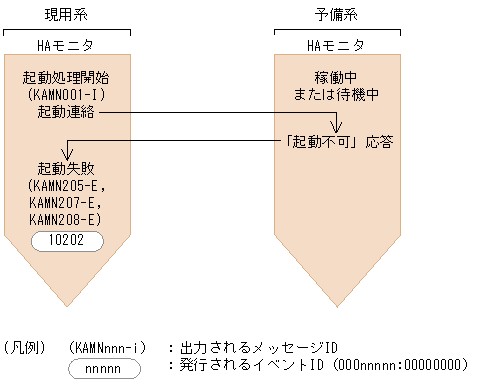

複数のHAモニタ起動失敗時のイベント発行タイミングを，次の図に示します。
図A-7 複数のHAモニタ起動失敗時のイベント発行タイミング
![[図データ]](FIGURE/ZU990700.GIF)

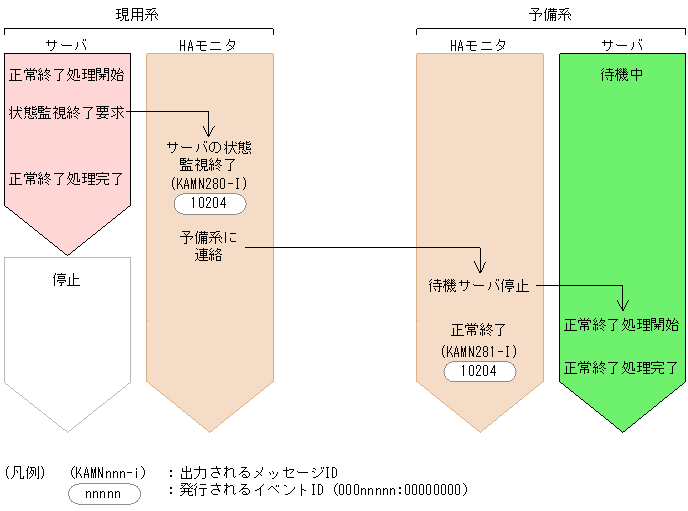

サーバ正常終了時のイベント発行タイミングを，次の図に示します。
図A-9 サーバ正常終了時のイベント発行タイミング
![[図データ]](FIGURE/ZU990900.GIF)

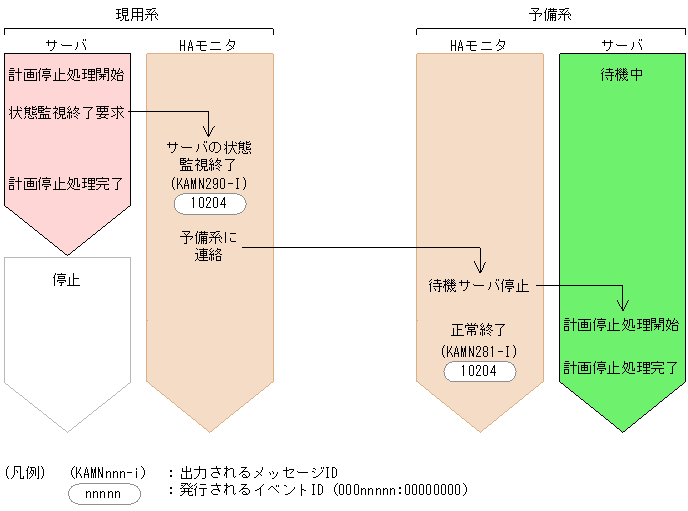

サーバ計画停止時のイベント発行タイミングを，次の図に示します。
図A-10 サーバ計画停止時のイベント発行タイミング
![[図データ]](FIGURE/ZU991000.GIF)

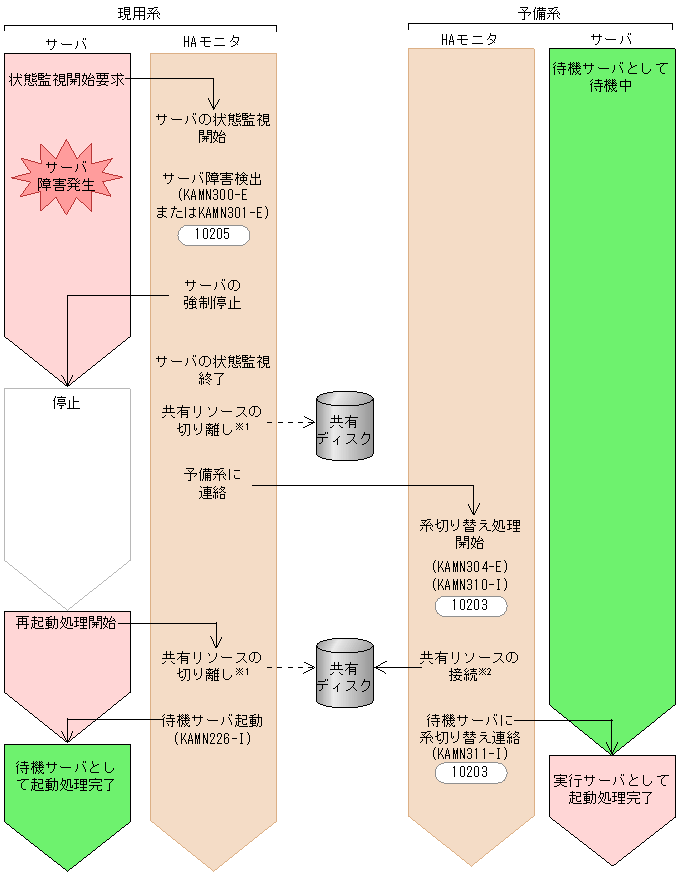

サーバ対応の環境設定のswitchtypeオペランドにswitchを指定している場合の，サーバ障害時のイベント発行タイミングを，次の図に示します。
図A-12 サーバ障害時（switchtype＝switch）のイベント発行タイミング
![[図データ]](FIGURE/ZU991200.GIF)
![[図データ]](FIGURE/ZU991250.GIF)
サーバ対応の環境設定のswitchtypeオペランドにrestartを指定している場合の，サーバ障害時のイベント発行タイミングを，次の図に示します。
図A-13 サーバ障害時（switchtype＝restart）のイベント発行タイミング
![[図データ]](FIGURE/ZU991300.GIF)
サーバ対応の環境設定のswitchtypeオペランドにmanualを指定している場合の，サーバ障害時のイベント発行タイミングを，次の図に示します。
図A-14 サーバ障害時（switchtype＝manual）のイベント発行タイミング
![[図データ]](FIGURE/ZU991400.GIF)

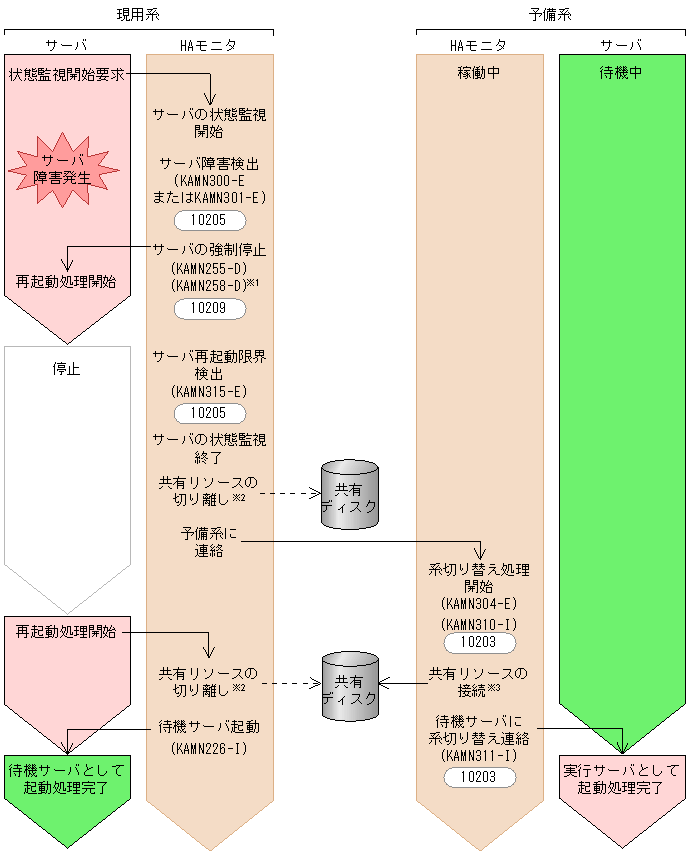

サーバ対応の環境設定のswitchtypeオペランドにrestartを指定している場合の，サーバ再起動限界時のイベント発行タイミングを，次の図に示します。
図A-15 サーバ再起動限界時（switchtype＝restart）のイベント発行タイミング
![[図データ]](FIGURE/ZU991500.GIF)
![[図データ]](FIGURE/ZU991550.GIF)

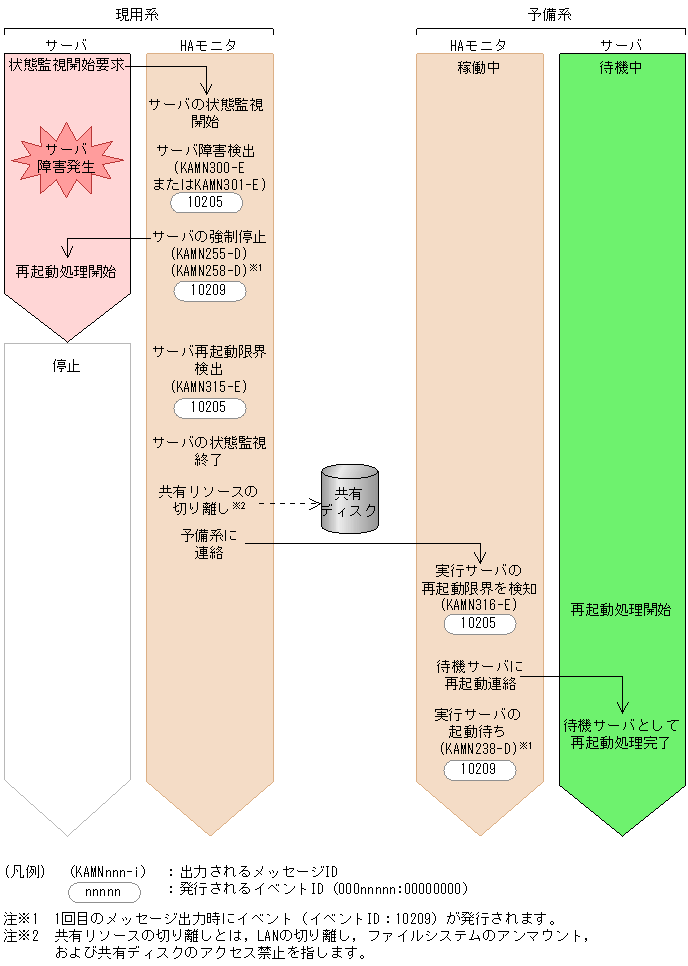

サーバ対応の環境設定のswitchtypeオペランドにmanualを指定している場合の，サーバ再起動限界時のイベント発行タイミングを，次の図に示します。
図A-16 サーバ再起動限界時（switchtype＝manual）のイベント発行タイミング
![[図データ]](FIGURE/ZU991600.GIF)

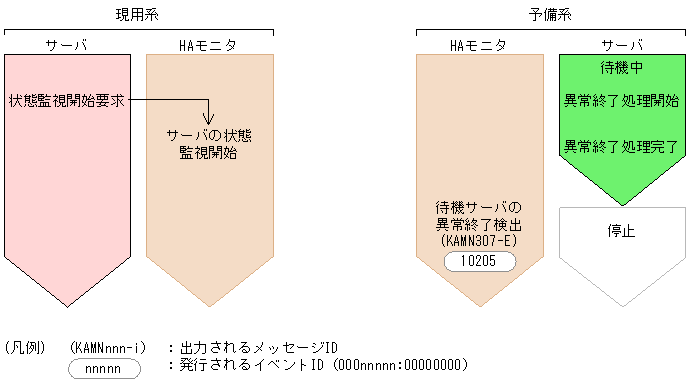

待機サーバ異常終了時のイベント発行タイミングを，次の図に示します。
図A-17 待機サーバ異常終了時のイベント発行タイミング
![[図データ]](FIGURE/ZU991700.GIF)

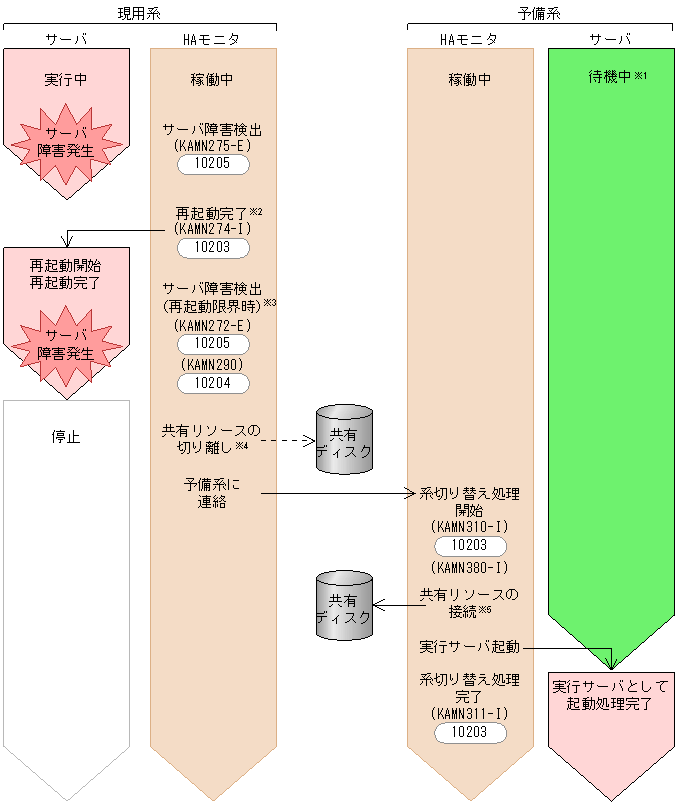

サーバの監視コマンドでサーバプロセスを監視している場合で，モニタモードのサーバの障害を検出したときのイベント発行タイミングを，次の図に示します。
図A-18 モニタモードのサーバでの障害検出時のイベント発行タイミング
![[図データ]](FIGURE/ZU991800.GIF)
![[図データ]](FIGURE/ZU991850.GIF)

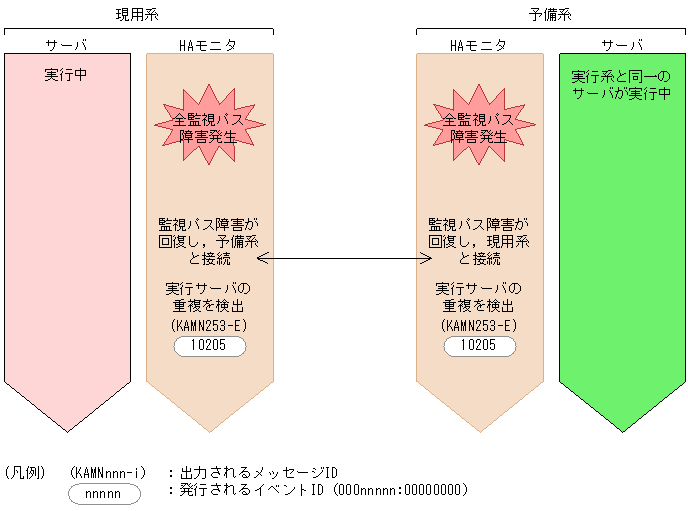

実行サーバを重複して起動した場合のイベント発行タイミングを，次の図に示します。
図A-19 実行サーバ重複起動時のイベント発行タイミング
![[図データ]](FIGURE/ZU991900.GIF)

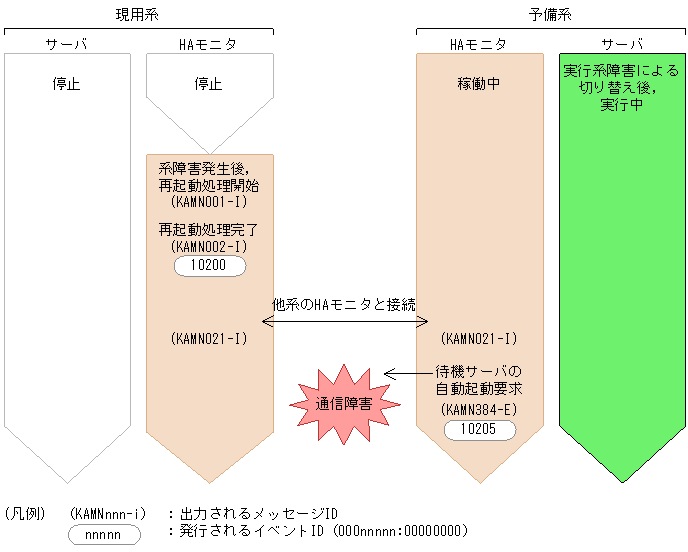

モニタモードのサーバが待機サーバの自動起動要求に失敗した場合のイベント発行タイミングを，次の図に示します。
図A-20 モニタモードのサーバでの待機サーバ自動起動要求失敗時のイベント発行タイミング
![[図データ]](FIGURE/ZU992000.GIF)

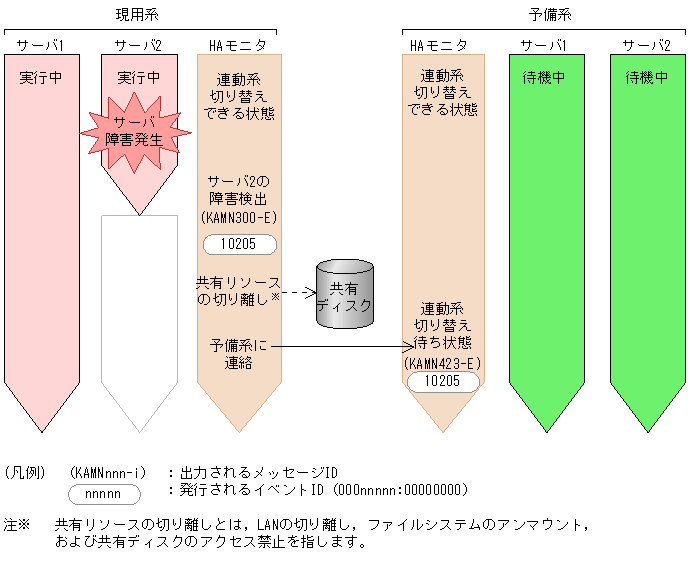

サーバ対応の環境設定のgroupオペランドにno_exchangeを指定している場合で，サーバグループの連動系切り替え待ち状態になったときのイベント発行タイミングを，次の図に示します。
図A-21 サーバ障害時（group＝no_exchange）のイベント発行タイミング
![[図データ]](FIGURE/ZU992100.GIF)

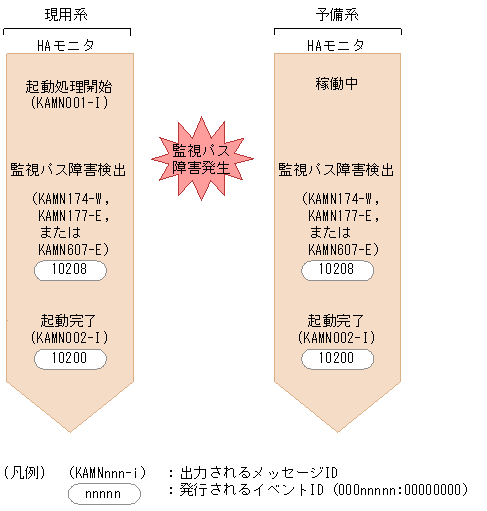

HAモニタ開始時に監視パス障害が発生した場合のイベント発行タイミングを，次の図に示します。
図A-25 監視パス障害発生時のイベント発行タイミング（HAモニタ開始時）
![[図データ]](FIGURE/ZU992300.GIF)

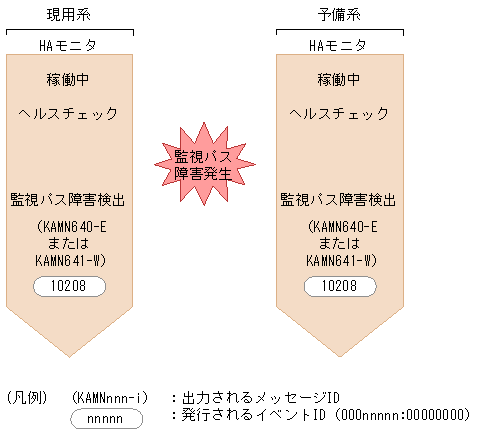

HAモニタ稼働中に監視パス障害が発生した場合のイベント発行タイミングを，次の図に示します。
図A-26 監視パス障害発生時のイベント発行タイミング（HAモニタ稼働中）
![[図データ]](FIGURE/ZU992400.GIF)
