HA Toolkit Exを使用した障害時の系切り替えの流れを次に示します。

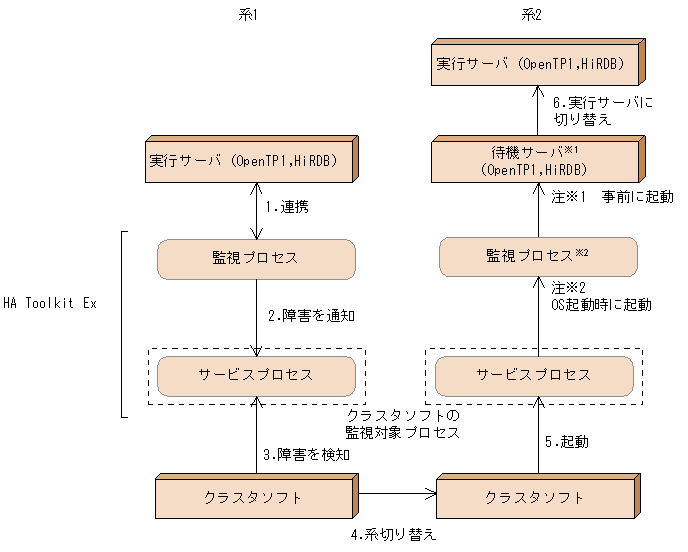

図1-6　障害時の系切り替えの流れ（HA Toolkit Ex）

1. 連携
   HA Toolkit Exの監視プロセスは，サーバと連携してサーバを監視します。サーバ自身が検知できる障害が発生した場合，サーバがHA Toolkit Exに障害を通知します。サーバ自身が検知できない障害が発生した場合，HA Toolkit Exがサーバの障害を検知します。

2. 障害を通知
   HA Toolkit Exの監視プロセスは，クラスタソフト監視対象プロセスであるサービスプロセスに障害を通知し，サービスプロセスを強制停止させます。

3. 障害を検知
   クラスタソフトが障害を検知します。

4. 系切り替え
   クラスタソフトが系切り替えをします。

5. 起動
   クラスタソフトは，HA Toolkit Exのサービスプロセスを起動します。

6. 実行サーバに切り替え
   HA Toolkit Exの監視プロセスは，事前に起動している待機サーバを実行サーバに切り替えます。
