9.10.3　アクセスパスの統計情報の出力例と出力項目

ここでは，アクセスパスの統計情報の出力例，出力項目および注意事項について説明します。

アクセスパスの統計情報は，SQLトレース情報の一部として，実行したSQL文の終了時に出力されます。なお，エラーとなったSQL文については，アクセスパスの統計情報が出力されないことがあります。

アクセスパスの統計情報に出力される「対応するアクセスパスのツリー行番号」をキーにして，アクセスパス情報と突き合わせることで，SQLトレース情報を確認できます。アクセスパス情報については，「9.10.2(5)　実行したSQL文とアクセスパス情報」を参照してください。

参考

次に示す場合にアクセスパスの統計情報が出力されます。

コール種別がCLOSの場合（カーソルをクローズしないで文ハンドルを解放したり，トランザクションを決着したりした場合を含む）
コール種別がEXEC，EXDI，またはSQLの場合

〈この項の構成〉

(1)　アクセスパスの統計情報の出力例
(2)　アクセスパスの統計情報に出力される項目
(3)　アクセスパスの統計情報に関する注意事項

(1)　アクセスパスの統計情報の出力例

アクセスパスの統計情報の出力例を次に示します。情報量が多いため，2つに分けています。

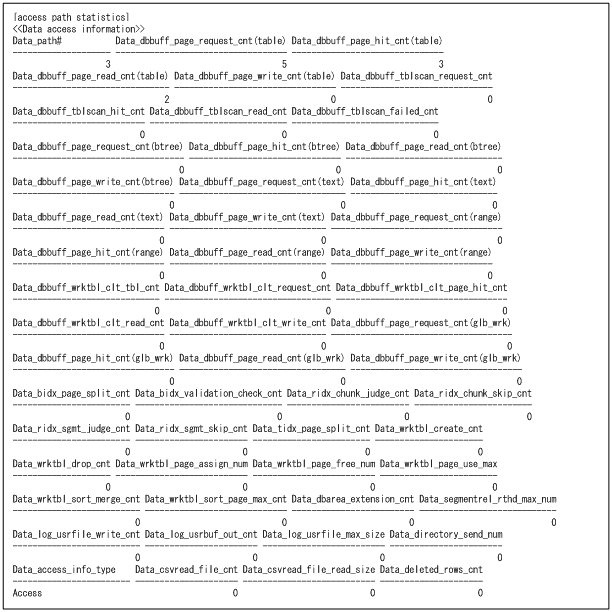

■アクセスパスの統計情報の出力例（その1）

[図データ]

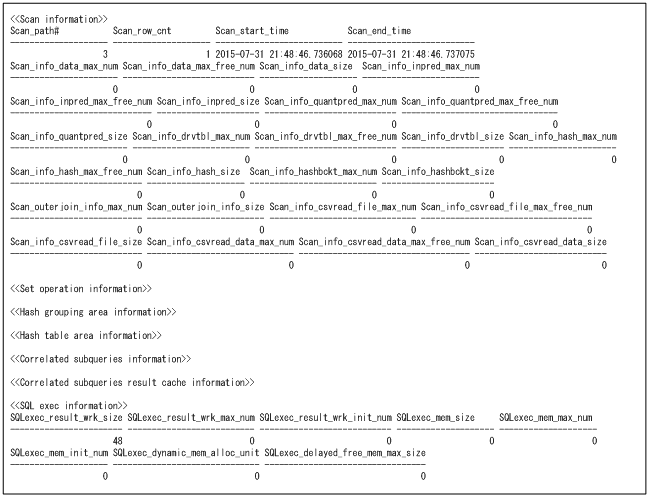

■アクセスパスの統計情報の出力例（その2）

[図データ]

ページの先頭へ

(2)　アクセスパスの統計情報に出力される項目

アクセスパスの統計情報に出力される項目，および出力対象となるアクセスパスの種類を，次の表に示します。

表9‒20　アクセスパスの統計情報に出力される項目の一覧
項番	出力項目	出力対象となるアクセスパスの種類		出力される内容の詳細
1	データアクセス情報	作業表の作成情報	CREATE GLOBAL WORK TABLE	「9.10.3(2)(a)　データアクセス情報」を参照してください。
2		作業表の作成情報	CREATE LOCAL WORK TABLE
3		表の検索方式の情報	TABLE SCAN
4			KEY SCAN
5			INDEX SCAN
6		作業表の検索情報	WORK TABLE SCAN
7		導出表の情報	DERIVED TABLE
8		表関数導出表の情報	TABLE FUNCTION DERIVED TABLE
9		結合方式の情報	HASH JOIN
10		結合方式の情報	NESTED LOOP JOIN
11		副問合せ種別の情報	SUBQUERY HASH
12	検索処理に関する情報^{※1，※2，※3}	副問合せ種別の情報	SUBQUERY HASH	「9.10.3(2)(b)　検索処理に関する情報」を参照してください。
13		導出表の情報	DERIVED TABLE
14		表関数導出表の情報	TABLE FUNCTION DERIVED TABLE
15		グループ化の処理方式の情報	GLOBAL HASH GROUPING
16		重複排除方式の情報	GLOBAL HASH UNIQUE
17		表の検索方式の情報	TABLE SCAN
18			KEY SCAN
19			INDEX SCAN
20		作業表の検索情報	WORK TABLE SCAN
21		結合方式の情報	NESTED LOOP JOIN
22		結合方式の情報	HASH JOIN
23	集合演算に関する情報^※4	集合演算種別の情報	SET OPERATION	「9.10.3(2)(c)　集合演算に関する情報」を参照してください。
24	ハッシュグループ化領域に関する情報^※5	グループ化の処理方式の情報	LOCAL HASH GROUPING	「9.10.3(2)(d)　ハッシュグループ化領域に関する情報」を参照してください。
25	ハッシュテーブル領域に関する情報	重複排除方式の情報	GLOBAL HASH UNIQUE	「9.10.3(2)(e)　ハッシュテーブル領域に関する情報」を参照してください。
26		副問合せ種別の情報	SUBQUERY HASH
27		グループ化の処理方式の情報	GLOBAL HASH GROUPING
28		結合方式の情報	HASH JOIN
29	外への参照列を含む副問合せに関する情報^※6	副問合せ種別の情報	SUBQUERY LOOP	「9.10.3(2)(f)　外への参照列を含む副問合せに関する情報」を参照してください。
30	副問合せの結果を格納するキャッシュに関する情報	副問合せのキャッシュの情報	USING CACHE	「9.10.3(2)(g)　副問合せの結果を格納するキャッシュに関する情報」を参照してください。
31	SQL文の実行に関する情報	−	−	「9.10.3(2)(h)　SQL文の実行に関する情報」を参照してください。

（凡例）: −：アクセスパスの統計情報の出力対象となるSQL文を実行すると，アクセスパスの種類に関係なく，情報が出力されます。
注※1: 副問合せの処理方式が，ネストループ作業表実行またはネストループ行値実行となる，外への参照列を含む副問合せの中で実行される検索処理の場合，対象のアクセスパスは，アクセスパスの統計情報に出力されません。
注※2: 副問合せの処理方式が，作業表実行，作業表行値実行またはネストループ作業表実行となる副問合せについて，その結果を格納した作業表の検索処理の場合，対象のアクセスパスは，アクセスパスの統計情報に出力されません。
注※3: ネストループジョインが適用される表の結合処理で，ネストループジョインの外表および内表に関する検索処理の場合，対象のアクセスパスは，アクセスパスの統計情報に出力されません。
注※4: 副問合せの処理方式が，ネストループ作業表実行またはネストループ行値実行となる，外への参照列を含む副問合せの中で実行される集合演算の場合，対象のアクセスパスは，アクセスパスの統計情報に出力されません。
注※5: 副問合せの処理方式が，ネストループ作業表実行またはネストループ行値実行となる，外への参照列を含む副問合せの中で実行されるローカルハッシュグループ化の場合，対象のアクセスパスは，アクセスパスの統計情報に出力されません。
注※6: 副問合せの結果を評価する個所で，同じSUBQUERY LOOPが複数ある場合は，最初の1行目に出力されます。

(a)　データアクセス情報

アクセスパスの統計情報に出力されるデータアクセス情報について，次の表に示します。

なお，更新系SQLに関するアクセスパスの統計情報の場合，更新対象となる表については，更新対象データまたは削除対象データを検索するときの情報だけが出力されます。データの追加処理，更新処理および削除処理を行うときの情報は出力されません。

また，データアクセス情報は，アクセスパスに対して複数行出力されることがあります。詳細については，「表9-22　各アクセスパスのデータアクセス情報の出力行数と出力情報」を参照してください。

表9‒21　アクセスパスの統計情報に出力される項目（データアクセス情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Data_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Data_dbbuff_page_request_cnt(table)	実表へのアクセス時に使用するグローバルバッファのページ要求回数	UINT8	最大値
3	Data_dbbuff_page_hit_cnt(table)	実表へのアクセス時に使用するグローバルバッファのヒット回数	UINT8	最大値
4	Data_dbbuff_page_read_cnt(table)	実表へのアクセス時に使用するグローバルバッファに対するファイル読み込み回数	UINT8	最大値
5	Data_dbbuff_page_write_cnt(table)	実表へのアクセス時に使用するグローバルバッファからのファイル書き込み回数	UINT8	最大値
6	Data_dbbuff_tblscan_request_cnt	実表へのアクセス時に使用するテーブルスキャンバッファのページ要求回数	UINT8	最大値
7	Data_dbbuff_tblscan_hit_cnt	実表へのアクセス時に使用するテーブルスキャンバッファのページのヒット回数	UINT8	最大値
8	Data_dbbuff_tblscan_read_cnt	実表へのアクセス時に使用するテーブルスキャンバッファブロックへのファイル読み込み回数	UINT8	最大値
9	Data_dbbuff_tblscan_failed_cnt	実表へのアクセス時に使用するテーブルスキャンバッファブロックの割り当てに失敗した回数割り当てに失敗した場合は，グローバルバッファを使用します。	UINT8	最大値
10	Data_dbbuff_page_request_cnt(btree)	B-treeインデクスへのアクセス時に使用するグローバルバッファのページ要求回数	UINT8	最大値
11	Data_dbbuff_page_hit_cnt(btree)	B-treeインデクスへのアクセス時に使用するグローバルバッファのヒット回数	UINT8	最大値
12	Data_dbbuff_page_read_cnt(btree)	B-treeインデクスへのアクセス時に使用するグローバルバッファへのファイル読み込み回数	UINT8	最大値
13	Data_dbbuff_page_write_cnt(btree)	B-treeインデクスへのアクセス時に使用するグローバルバッファからのファイル書き込み回数	UINT8	最大値
14	Data_dbbuff_page_request_cnt(text)	テキストインデクスへのアクセス時に使用するグローバルバッファのページ要求回数	UINT8	最大値
15	Data_dbbuff_page_hit_cnt(text)	テキストインデクスへのアクセス時に使用するグローバルバッファのヒット回数	UINT8	最大値
16	Data_dbbuff_page_read_cnt(text)	テキストインデクスへのアクセス時に使用するグローバルバッファに対するファイル読み込み回数	UINT8	最大値
17	Data_dbbuff_page_write_cnt(text)	テキストインデクスへのアクセス時に使用するグローバルバッファからのファイル書き込み回数	UINT8	最大値
18	Data_dbbuff_page_request_cnt(range)	レンジインデクスへのアクセス時に使用するグローバルバッファのページ要求回数	UINT8	最大値
19	Data_dbbuff_page_hit_cnt(range)	レンジインデクスへのアクセス時に使用するグローバルバッファのヒット回数	UINT8	最大値
20	Data_dbbuff_page_read_cnt(range)	レンジインデクスへのアクセス時に使用するグローバルバッファに対するファイル読み込み回数	UINT8	最大値
21	Data_dbbuff_page_write_cnt(range)	レンジインデクスへのアクセス時に使用するグローバルバッファからのファイル書き込み回数	UINT8	最大値
22	Data_dbbuff_wrktbl_clt_tbl_cnt	ローカル作業表用バッファの生成回数	UINT8	最大値
23	Data_dbbuff_wrktbl_clt_request_cnt	ローカル作業表用バッファのページ要求回数	UINT8	最大値
24	Data_dbbuff_wrktbl_clt_page_hit_cnt	ローカル作業表用バッファのヒット回数	UINT8	最大値
25	Data_dbbuff_wrktbl_clt_read_cnt	ローカル作業表用バッファへのファイルの読み込み回数	UINT8	最大値
26	Data_dbbuff_wrktbl_clt_write_cnt	ローカル作業表用バッファからファイルへの書き込み回数	UINT8	最大値
27	Data_dbbuff_page_request_cnt(glb_wrk)	グローバル作業表用のグローバルバッファのページ要求回数	UINT8	最大値
28	Data_dbbuff_page_hit_cnt(glb_wrk)	グローバル作業表用のグローバルバッファのヒット回数	UINT8	最大値
29	Data_dbbuff_page_read_cnt(glb_wrk)	グローバル作業表用のグローバルバッファへのファイルの読み込み回数	UINT8	最大値
30	Data_dbbuff_page_write_cnt(glb_wrk)	グローバル作業表用のグローバルバッファからファイルへの書き込み回数	UINT8	最大値
31	Data_bidx_page_split_cnt	システムで使用する値常に0が出力されます。	UINT8	最大値
32	Data_bidx_validation_check_cnt	B-treeインデクスを使用した検索で，行が有効かどうかを判定した回数	UINT8	最大値
33	Data_ridx_chunk_judge_cnt	レンジインデクスを使用した検索で，表のチャンクを判定した回数	UINT8	最大値
34	Data_ridx_chunk_skip_cnt	レンジインデクスを使用した検索で，表のチャンクをスキップした回数	UINT8	最大値
35	Data_ridx_sgmt_judge_cnt	レンジインデクスを使用した検索で，表のセグメントを判定した回数	UINT8	最大値
36	Data_ridx_sgmt_skip_cnt	レンジインデクスを使用した検索で，表のセグメントをスキップした回数	UINT8	最大値
37	Data_tidx_page_split_cnt	システムで使用する値常に0が出力されます。	UINT8	最大値
38	Data_wrktbl_create_cnt	作業表を作成した回数	UINT8	最大値
39	Data_wrktbl_drop_cnt	作業表を削除した回数	UINT8	最大値
40	Data_wrktbl_page_assign_num	割り当てた作業表ページ数	UINT8	最大値
41	Data_wrktbl_page_free_num	解放された作業表ページ数	UINT8	最大値
42	Data_wrktbl_page_use_max	割り当てた作業表のページ数のうち，最も大きいページ数	UINT8	最大値
43	Data_wrktbl_sort_merge_cnt	作業表のソートにおけるソート段数の最大値	UINT8	最大値
44	Data_wrktbl_sort_page_max_cnt	作業表のソート処理で割り当てた最も大きい作業表のページ数	UINT8	最大値
45	Data_dbarea_extension_cnt	システムで使用する値常に0が出力されます。	UINT8	最大値
46	Data_segmentrel_rthd_max_num	システムで使用する値常に0が出力されます。	UINT8	最大値
47	Data_log_usrfile_write_cnt	ユーザログファイルへの書き込み回数	UINT8	最大値
48	Data_log_usrbuf_out_cnt	ユーザログバッファの満杯による掃き出し回数	UINT8	最大値
49	Data_log_usrfile_max_size	ユーザログファイルの使用量の最大値	UINT8	最大値
50	Data_directory_send_num	システムで使用する値常に0が出力されます。	UINT8	最大値
51	Data_access_info_type	データアクセスの種別 Access アクセスパスが対象とするスキーマオブジェクトにアクセスする場合のデータアクセス情報であることを示しています。 Create_hash_wrktbl ハッシュテーブル領域不足によって作業表が作成される場合のデータアクセス情報であることを示しています。 Scan_hash_wrktbl ハッシュテーブル領域不足によって作成される作業表を検索する場合のデータアクセス情報であることを示しています。 Create_split_hash_wrktbl ハッシュテーブル領域不足によって作業表^※が新たに作成される場合のデータアクセス情報であることを示しています。 Scan_split_hash_wrktbl ハッシュテーブル領域不足によって新たに作成される作業表^※を検索する場合のデータアクセス情報であることを示しています。 Rowid_fetch 行IDを使用してデータページからデータを取り出すための検索が実行される場合のデータアクセス情報であることを示しています。データアクセスの種別と，アクセスパスの関係については，「表9-22　各アクセスパスのデータアクセス情報の出力行数と出力情報」を参照してください。	CHAR	−
52	Data_csvread_file_cnt	ADB_CSVREAD関数を使用してオープンされたファイルの数アーカイブマルチチャンク表にアクセスするSQL文の等価変換によって生成されたADB_CSVREAD関数を使用してオープンされたファイルも含まれます。	UINT8	最大値
53	Data_csvread_file_read_size	ADB_CSVREAD関数を使用してファイルから読み込んだデータサイズの合計値（単位：バイト）アーカイブマルチチャンク表の等価変換によって生成されたADB_CSVREAD関数を使用してファイルから読み込んだデータサイズも含まれます。	UINT8	最大値
54	Data_deleted_rows_cnt	検索時に無効行と判定された行数無効行については，「10.1.6　シングルチャンク表のデータを再編成する方法」を参照してください。	UINT8	最大値

（凡例）

UINT8：8バイトの符号なし整数で出力されます。なお，対象のアクセスパスを実行しなかったり，対象のアクセスパスが実行途中だったりした場合は，0または実行途中の値が出力されることがあります。

CHAR：「出力される内容」で示した文字列が出力されます。なお，対象のアクセスパスを実行しなかったり，対象のアクセスパスが実行途中だったりした場合は，空白が出力されることがあります。

最大値：オーバフローした場合，18,446,744,073,709,551,615が出力されます。

−：オーバフローは発生しません。または，該当しません。

注※

ハッシュテーブルの作成中にハッシュテーブル領域が不足した場合，複数の作業表が作成され，ハッシュテーブルに格納されるデータが，各作業表に分割されて格納されます。各作業表に対するハッシュテーブルの作成中にハッシュテーブル領域不足が再度発生した場合，作業表が新たに作成されます。この新たに作成された作業表を示しています。

各アクセスパスのデータアクセス情報の出力行数と出力情報について，次の表に示します。

表9‒22　各アクセスパスのデータアクセス情報の出力行数と出力情報
項番	アクセスパスの種類	データアクセス情報の出力行数と出力情報	Data_access_info_typeに出力される内容
1	CREATE GLOBAL WORK TABLE	出力行数アクセスパスに対して1行出力されます。出力情報グローバル作業表を作成する場合（ソート処理を含む）のデータアクセス情報が出力されます。この情報には，グローバル作業表を作成する前段階に当たるローカル作業表を作成するときの情報も含まれます。	Access
2	CREATE LOCAL WORK TABLE	出力行数アクセスパスに対して1行出力されます。出力情報ローカル作業表を作成する場合（ソート処理を含む）のデータアクセス情報が出力されます。	Access
3	TABLE SCAN	出力情報（1行出力される場合）通常は，アクセスパスに対して1行出力されます。対象の実表，作業表，または表関数導出表を検索する場合のデータアクセス情報が出力されます。出力情報（3行出力される場合）アクセスパスが次のどれかに該当する場合は，3行出力されます。ハッシュジョインの内表の場合ハッシュ実行が適用される副問合せで，外側の問合せが対象である場合 1行目には，対象の実表，作業表，または表関数導出表を検索する場合のデータアクセス情報が出力されます。 2行目には，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 3行目には，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。出力情報（5行出力される場合）アクセスパスが次のどれかに該当する場合は，5行出力されます。ハッシュジョインの外表の場合ハッシュ実行が適用される副問合せの対象の場合グローバルハッシュグループ化の対象の場合 1行目には，対象の実表，作業表，または表関数導出表を検索する場合のデータアクセス情報が出力されます。 2行目には，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 3行目には，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。 4行目には，作業表に分割されたあとに，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 5行目には，作業表に分割されたあとに，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。	1行出力される場合 Access 3行出力される場合 Access（1行目） Create_hash_wrktbl（2行目） Scan_hash_wrktbl（3行目） 5行出力される場合 Access（1行目） Create_hash_wrktbl（2行目） Scan_hash_wrktbl（3行目） Create_split_hash_wrktbl（4行目） Scan_split_hash_wrktbl（5行目）
4	INDEX SCAN
5	KEY SCAN
6	WORK TABLE SCAN	出力情報（1行出力される場合）通常は，アクセスパスに対して1行出力されます。対象の作業表を検索する場合のデータアクセス情報が出力されます。出力情報（2行出力される場合）アクセスパスが次に該当する場合は，2行出力されます。 ORDER BY句を指定したSQL文で作成された作業表に対して，FROM句に指定した表の行IDを格納する場合 1行目には，対象の作業表を検索する場合のデータアクセス情報が出力されます。 2行目には，行IDを使用してデータページからデータを取り出すために検索した場合のデータアクセス情報が出力されます。データを取出す対象表が複数ある場合は，複数の表にアクセスしたときの値の合計となります。出力情報（3行出力される場合）アクセスパスが次のどれかに該当する場合は，3行出力されます。ハッシュジョインの内表の場合ハッシュ実行が適用される副問合せで，外側の問合せが対象である場合 1行目には，対象の作業表を検索する場合のデータアクセス情報が出力されます。 2行目には，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 3行目には，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。出力情報（5行出力される場合）アクセスパスが次のどれかに該当する場合は，5行出力されます。ハッシュジョインの外表の場合ハッシュ実行が適用される副問合せの対象の場合グローバルハッシュグループ化の対象の場合 1行目には，対象の作業表を検索する場合のデータアクセス情報が出力されます。 2行目には，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 3行目には，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。 4行目には，作業表に分割されたあとに，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 5行目には，作業表に分割されたあとに，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。	1行出力される場合 Access 2行出力される場合 Access（1行目） Rowid_fetch（2行目） 3行出力される場合 Access（1行目） Create_hash_wrktbl（2行目） Scan_hash_wrktbl（3行目） 5行出力される場合 Access（1行目） Create_hash_wrktbl（2行目） Scan_hash_wrktbl（3行目） Create_split_hash_wrktbl（4行目） Scan_split_hash_wrktbl（5行目）
7	DERIVED TABLE	出力情報（2行出力される場合）アクセスパスが次のどれかに該当する場合は，2行出力されます。ハッシュジョインの内表の場合ハッシュ実行が適用される副問合せで，外側の問合せが対象である場合 1行目には，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 2行目には，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。出力情報（4行出力される場合）アクセスパスが次のどれかに該当する場合は，4行出力されます。ハッシュジョインの外表の場合ハッシュ実行が適用される副問合せの対象の場合グローバルハッシュグループ化の対象の場合 1行目には，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 2行目には，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。 3行目には，作業表に分割されたあとに，ハッシュテーブル領域で領域不足が発生して作業表が作成された場合のデータアクセス情報が出力されます。 4行目には，作業表に分割されたあとに，ハッシュテーブル領域で領域不足が発生して作業表が検索された場合のデータアクセス情報が出力されます。	2行出力される場合 Create_hash_wrktbl（1行目） Scan_hash_wrktbl（2行目） 4行出力される場合 Create_hash_wrktbl（1行目） Scan_hash_wrktbl（2行目） Create_split_hash_wrktbl（3行目） Scan_split_hash_wrktbl（4行目）
8	TABLE FUNCTION DERIVED TABLE
9	HASH JOIN
10	NESTED LOOP JOIN
11	SUBQUERY HASH

(b)　検索処理に関する情報

アクセスパスの統計情報に出力される検索処理に関する情報について，次の表に示します。

表9‒23　アクセスパスの統計情報の出力項目（検索処理に関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Scan_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Scan_row_cnt	検索処理した行数	UNIT8	WRAP
3	Scan_start_time	検索処理の開始日時検索処理を開始した日時が，次の形式で出力されます。 YYYY-MM-DD△hh:mm:ss.nnnnnn^※	CHAR	−
4	Scan_end_time	検索処理の終了日時検索処理を終了した日時が，次の形式で出力されます。 YYYY-MM-DD△hh:mm:ss.nnnnnn^※	CHAR	−

（凡例）

WRAP：18,446,744,073,709,551,615を超えると，ラップアラウンドして最小値に戻ります。

−：オーバフローは発生しません。または，該当しません。

注

表に記載されていない出力項目は，すべて保守情報です。

注※

年（YYYY）は4桁で出力されます。月（MM），日（DD），時（hh），分（mm），および秒（ss）は2桁で出力されます。マイクロ秒（nnnnnn）は6桁で出力されます。桁数が足りない場合は，足りない分，左側に0が補われます。△は半角空白を表します。

(c)　集合演算に関する情報

アクセスパスの統計情報に出力される集合演算に関する情報について，次の表に示します。

表9‒24　アクセスパスの統計情報の出力項目（集合演算に関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Setop_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Setop_type	集合演算種別 UNION ALL UNION DISTINCT EXCEPT ALL EXCEPT DISTINCT INTERSECT ALL INTERSECT DISTINCT なお，SQL文に指定された集合演算種別と異なることがあります。	CHAR	−
3	Setop_sort	集合演算時のソート処理の有無 Y：ソート処理がある N：ソート処理がない	CHAR	−
4	Setop_row_cnt	集合演算による処理行数	UINT8	WRAP
5	Setop_start_time	集合演算による処理の開始日時集合演算による処理を開始した日時が，次の形式で出力されます。 YYYY-MM-DD△hh:mm:ss.nnnnnn^※	CHAR	−
6	Setop_end_time	集合演算による処理の終了日時集合演算による処理を終了した日時が，次の形式で出力されます。 YYYY-MM-DD△hh:mm:ss.nnnnnn^※	CHAR	−

（凡例）

WRAP：18,446,744,073,709,551,615を超えると，ラップアラウンドして最小値に戻ります。

−：オーバフローは発生しません。または，該当しません。

注※

(d)　ハッシュグループ化領域に関する情報

アクセスパスの統計情報に出力されるハッシュグループ化領域に関する情報について，次の表に示します。

表9‒25　アクセスパスの統計情報の出力項目（ハッシュグループ化領域に関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Hashgrp_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Hashgrp_area_shortage	ハッシュグループ化領域の領域不足の発生有無 Y：領域不足が発生している N：領域不足が発生していない	CHAR	−
3	Hashgrp_area_sufficient_size	ハッシュグループ化領域で領域不足が発生しない十分な領域サイズ（単位：キロバイト）なお，十分な領域サイズが，サーバ定義またはクライアント定義のadb_sql_exe_hashgrp_area_sizeオペランドに指定できる最大値を超える場合は，各オペランドに指定できる最大値が表示されます。	UINT8	−
4	Hashgrp_group_num	グループ化による処理行数（HAVING句の評価前）	UINT8	WRAP
5	Hashgrp_wrktbl_max_row_cnt	作業表への挿入行数の最大値（リアルスレッドごとの最大値）	UINT8	WRAP

（凡例）

WRAP：18,446,744,073,709,551,615を超えると，ラップアラウンドして最小値に戻ります。

−：オーバフローは発生しません。または，該当しません。

注

表に記載されていない出力項目は，すべて保守情報です。

(e)　ハッシュテーブル領域に関する情報

アクセスパスの統計情報に出力されるハッシュテーブル領域に関する情報について，次の表に示します。

表9‒26　アクセスパスの統計情報の出力項目（ハッシュテーブル領域に関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Hashtbl_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Hashtbl_area_shortage	ハッシュテーブル領域の領域不足の発生有無 Y：領域不足が発生している N：領域不足が発生していない	CHAR	−
3	Hashtbl_wrktbl_bckt_max_row_cnt	ハッシュテーブル領域が不足した場合の作業表への挿入行数の最大値（リアルスレッドごとの最大値）	UINT8	WRAP

（凡例）

WRAP：18,446,744,073,709,551,615を超えると，ラップアラウンドして最小値に戻ります。

−：オーバフローは発生しません。または，該当しません。

注

表に記載されていない出力項目は，すべて保守情報です。

(f)　外への参照列を含む副問合せに関する情報

アクセスパスの統計情報に出力される外への参照列を含む副問合せに関する情報について，次の表に示します。

表9‒27　アクセスパスの統計情報の出力項目（外への参照列を含む副問合せに関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Corsubq_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Corsubq_request_cnt	外への参照列を含む副問合せを要求した回数	UINT8	WRAP

（凡例）

WRAP：18,446,744,073,709,551,615を超えると，ラップアラウンドして最小値に戻ります。

−：オーバフローは発生しません。または，該当しません。

注

表に記載されていない出力項目は，すべて保守情報です。

(g)　副問合せの結果を格納するキャッシュに関する情報

アクセスパスの統計情報に出力される副問合せの結果を格納するキャッシュに関する情報について，次の表に示します。

表9‒28　アクセスパスの統計情報の出力項目（副問合せの結果を格納するキャッシュに関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	Corsubqc_path#	対応するアクセスパスのツリー行番号	UINT8	−
2	Corsubqc_request_cnt	キャッシュを要求した回数	UINT8	WRAP
3	Corsubqc_exec_cnt	キャッシュにヒットしないで副問合せを実行した回数	UINT8	WRAP

（凡例）

WRAP：18,446,744,073,709,551,615を超えると，ラップアラウンドして最小値に戻ります。

−：オーバフローは発生しません。または，該当しません。

注

表に記載されていない出力項目は，すべて保守情報です。

(h)　SQL文の実行に関する情報

アクセスパスの統計情報に出力されるSQL文の実行に関する情報について，次の表に示します。

表9‒29　アクセスパスの統計情報の出力項目（SQL文の実行に関する情報）
項番	列のタイトル	出力される内容	出力形式	オーバフローが発生した場合
1	SQLexec_result_wrk_size	SQL文の実行結果を格納する領域のサイズ（単位：バイト）	UINT8	−

（凡例）

−：オーバフローは発生しません。または，該当しません。

注

表に記載されていない出力項目は，すべて保守情報です。

ページの先頭へ

(3)　アクセスパスの統計情報に関する注意事項

すべてのアクセスパスが，アクセスパスの統計情報の出力対象となるわけではありません。そのため，アクセスパスの統計情報とSQL文の統計情報を突き合わせた場合，出力内容が不一致となることがあります。アクセスパスの統計情報に出力される項目については，「9.10.3(2)　アクセスパスの統計情報に出力される項目」を参照してください。
アクセスパスの統計情報の出力対象となるSQL文については，マニュアル「HADB　AP開発ガイド」の「APのチューニング」の「アクセスパスの見方（SQL文の実行計画の見方）」の「アクセスパスとは」にある「アクセスパスの出力対象となるSQL文」を参照してください。
？パラメタの値の一括転送を使用して実行したSQL文の場合，アクセスパスの統計情報は出力されません。ただし，？パラメタの値の一括転送を使用した場合でも，？パラメタの組を1個しか指定していないときは，アクセスパスの統計情報が出力されます。？パラメタの値の一括転送については，マニュアル「HADB　AP開発ガイド」の「APの性能向上に関する設計」の「？パラメタの値の一括転送」を参照してください。
