2.16.6　マルチノード機能を使用する場合のシステム構成例

マルチノード機能を使用する場合のシステム構成例を次の図に示します。

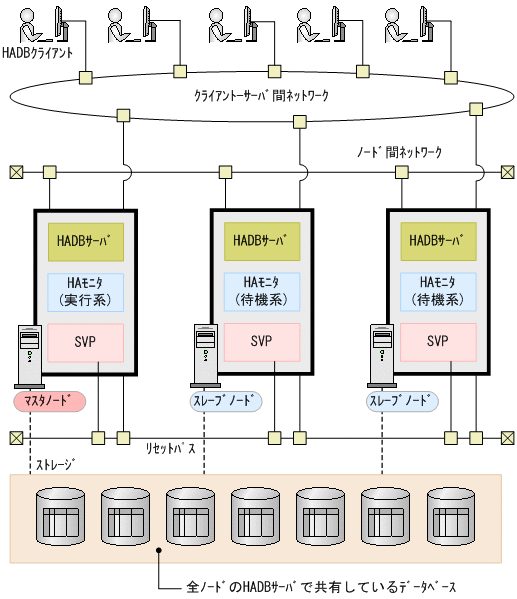

図2‒62　マルチノード機能を使用する場合のシステム構成例

［説明］

各ノードに必要な製品

各ノードにHADBサーバおよびHAモニタをインストールする必要があります。
必要なネットワーク

マルチノード機能では，次に示す3つのネットワークを使用します。各ネットワークは物理的に分ける必要があります。
- クライアント−サーバ間ネットワーク

  HADBクライアントとHADBサーバ間の通信で使用するネットワークです。
- ノード間ネットワーク

  HADBサーバ間の通信，およびHAモニタの監視パスとして使用するネットワークです。
- リセットパス

  HAモニタが障害を検知した際，障害が発生したノードの入出力をリセットするために使用するネットワークです。
各ノードに必要なハードウェア

各ノードにSVPが必要になります。SVPとは障害管理プロセサのことです。障害管理プロセサとは，システム構成の設定やCPUの制御などができるハードウェアのことです。

監視パス，リセットパス，SVP，および障害管理プロセサの詳細については，マニュアル「HAモニタ Linux(R)(x86)編」の「必要なハードウェア」を参照してください。
