2.16.1　マルチノード機能とは

マルチノード機能とは，複数のHADBサーバを連携することによって，検索系SQLの処理の負荷分散を実現する機能のことです（スケールアウトによる負荷分散）。

マルチノード機能を使用した負荷分散の例を次の図に示します。

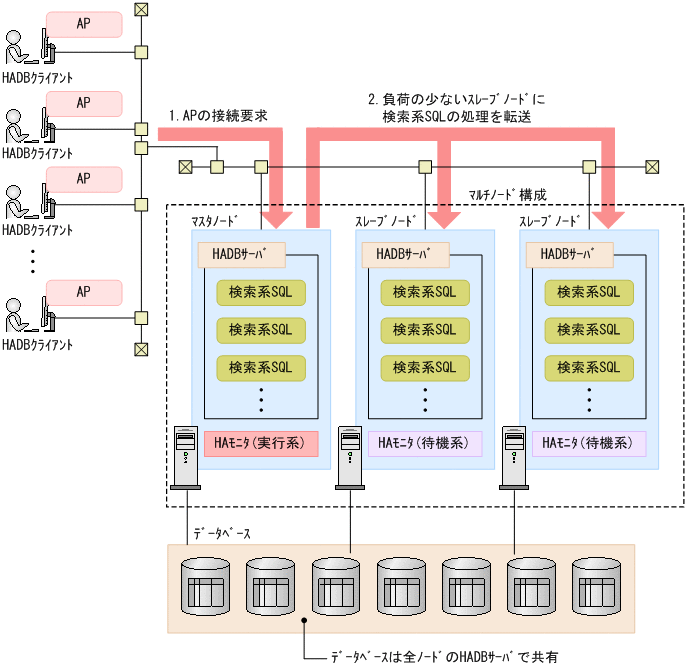

図2‒57　マルチノード機能を使用した負荷分散の例

［説明］

上記の例では，3つのHADBサーバで検索系SQLの処理を実行し，負荷分散を行っています。

1. HADBクライアントからのAPの接続要求は，マスタノードのHADBサーバが受け付けます。

2. マスタノードのHADBサーバが，負荷分散の制御を行います。マスタノードのHADBサーバが負荷の少ないノードを選択し，そのノードで検索系SQLを実行します。検索系SQLの処理を各ノードに振り分けることで負荷分散を実現しています。

• マスタノード

  マルチノード機能の制御を行うHADBサーバがあるノードをマスタノードといいます。更新系SQLや，adbimportコマンドなどのコマンドはマスタノードで処理されます。

  マスタノードは必ず1つ必要になります。

  APまたはコマンドの接続要求はマスタノードのHADBサーバが受け付けます。

• スレーブノード

  検索系SQLを処理するHADBサーバがあるノードをスレーブノードといいます。マルチノード機能を使用する場合，ノードの最大数は4つになります。そのため，スレーブノードは，1〜3つ設定できます。

  スレーブノードでは，更新系SQLや，adbimportコマンドなどの一部のコマンドは実行できません。

• マルチノード構成

  マルチノード機能を使用している複数のHADBサーバから成るシステム構成をマルチノード構成といいます。

• HAモニタ

  ノードの状態を監視し，障害が発生した場合にノードの切り離しを実行する製品です。HAモニタの機能については，「2.16.3　HAモニタによるノードの管理」を参照してください。

  マスタノードはHAモニタの実行系として動作し，スレーブノードはHAモニタの待機系として動作します。

参考

HADBサーバがインストールされているサーバマシンと，そのサーバマシンにインストールされているOS，HADBサーバ，およびHAモニタを包括したものをノードといいます。

マルチノード機能使用時の処理性能は，ハードウェア環境や処理件数に依存します。また，マルチノード機能を使用する場合は，マルチノード機能を使用しない場合に比べて，マスタノードとスレーブノードの通信処理や同期処理のオーバヘッドによって，SQL文およびコマンドの実行処理に時間が掛かることがあります。
