3.4.4　メッセージ形式の設定例

TP1/Message Queueが使用するメッセージの文字セット識別子およびマシンコード形式は，先頭に付加されるMQ構造体によって示されます。ここでは，アプリケーションがメッセージを転送キューに登録し，相手システムに送信されるまでのメッセージ形式の設定例について説明します。

メッセージ形式の設定例について，次の図に示します。

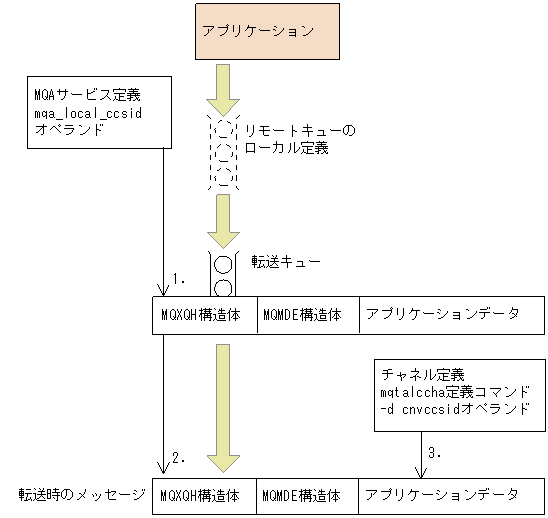

図3‒2　メッセージ形式の設定例

図中の番号について説明します。

1. アプリケーションがMQPUT命令またはMQPUT1命令でメッセージを登録します。

   このとき，MQMD構造体のCodedCharSetIdおよびEncodingフィールドの指定を省略したとします。転送キュー上のメッセージにあるMQXQH構造体は，次に示す形式で作成されます。

   • 文字セット識別子

     キューマネジャの文字セット識別子（MQAサービス定義のmqa_local_ccsidオペランド指定値）

   • マシンコード形式

     キューマネジャが動作するコンピュータのマシンコード形式

   MQXQH構造体に格納されているMQMD構造体のフィールドは，次に示す値が設定されます。

   • CodedCharSetIdフィールド

     MQCCSI_Q_MGR（0L，X'00000000'）が設定されます。

   • Encodingフィールド

     MQENC_NATIVE（計算機固有のマシンコード形式を表す値）が設定されます。

   アプリケーションがMQMD構造体のVersionフィールドにMQMD_VERSION_2を指定した場合には，MQMDE構造体がMQXQH構造体の後ろに付加されます。付加される条件については，マニュアル「TP1/Message Queue プログラム作成リファレンス」を参照してください。

   MQXQH構造体に付加されるMQMDE構造体のフィールドは，次に示す値が設定されます。

   • CodedCharSetIdフィールド

     MQCCSI_Q_MGR（0L，X'00000000'）が設定されます。

   • Encodingフィールド

     MQENC_NATIVE（計算機固有のマシンコード形式を表す値）が設定されます。

2. MQ構造体が変換されます。

   メッセージは転送キューから取り出され相手システムに送信されます。チャネルの開始時に自システム側でコード・ページ変換が必要になった場合，MQ構造体（図3-2ではMQXQHおよびMQMDE構造体）はコード・ページ変換判定結果の文字セット識別子およびマシンコード形式で作成されます。

3. アプリケーションデータが変換されます。

   文字コード変換後の文字セット識別子（mqtalccha定義コマンドの-d cnvccsidオペランド指定値）が送信側チャネルに指定されている場合，アプリケーションデータは該当する文字セットに変換されます。このとき，MQXQH構造体に格納されているMQMD構造体のCodedCharSetIdフィールドは変換後の文字セット識別子に変更されます。

   MQMDE構造体があるときは，MQMD構造体ではなくMQMDE構造体のCodedCharSetIdフィールドが，変換後の文字セット識別子に変更されます。

図中の番号とメッセージの変更内容について，次の表に示します。

表3‒1　メッセージの変更内容

図中の番号	条件		メッセージの変更内容
			MQXQH構造体の作成時に使用する形式		MQXQH構造体内のMQMD構造体のフィールド		MQMDE構造体のフィールド		アプリケーションデータ
	文字コード変換指定※1	MQMDE構造体の有無	文字セット識別子	マシンコード形式	Coded CharSetId	Enco ding	Coded CharSetId	Enco ding	文字セット識別子
1.	−	なし	キューマネジャの文字セット識別子	コンピュータのマシンコード形式	MQCCSI_ Q_MGR	MQENC_ NATIVE	−	−	登録時の文字セット識別子
1.	−	あり	キューマネジャの文字セット識別子	コンピュータのマシンコード形式	MQCCSI_ Q_MGR	MQENC_ NATIVE	MQCCSI_ Q_MGR	MQENC _NATIVE	登録時の文字セット識別子
2.	−	−	判定結果※2	判定結果※2	判定結果※2	判定結果※2	△	△	△
3.	なし	なし	△	△	△	△	−	−	△
3.	なし	あり	△	△	△	△	△	△	△
3.	あり	なし	△	△	変換後の文字セット識別子	△	−	−	変換後の文字セット識別子
3.	あり	あり	△	△	△	△	変換後の文字セット識別子	△	変換後の文字セット識別子
