TP1/Message Queueが使用するジャーナルレコード長を次に示します。

表B-3　ジャーナルレコード長（TP1/Message Queue）

項番	条件	ジャーナルレコード長 （単位：バイト）		条件に一致したときに取得されるジャーナルレコード種別
		メッセージジャーナルの取得回復機能を使用する場合	メッセージジャーナルの取得回復機能を使用しない場合
1	トランザクション内で永続メッセージを登録または削除する場合，そのトランザクションごと	160＋ΣP＋ΣG	160＋ΣP＋ΣG	cj
2	トランザクション内で永続メッセージを登録する場合，MQPUT命令またはMQPUT1命令の発行ごと	160＋Q	−	cj
3	トランザクション外で永続メッセージを登録する場合，MQPUT命令またはMQPUT1命令の発行ごと	320＋P＋Q	160＋P	cj
4	トランザクション外で永続メッセージを削除する場合，MQGET命令ごと	160＋G	160＋G	cj
5	永続メッセージの受信時，メッセージの受信ごと	160＋Q	−	cj
6	永続メッセージの送信時，同一バッチ内の最終メッセージの送信ごと※1	160＋ΣG	160＋ΣG	cj
7	永続メッセージの受信時，同一バッチ内の最終メッセージの受信ごと※2	160＋ΣP	160＋ΣP	cj
8	メッセージの送信時，同一バッチ内の最終メッセージの送信ごと※1，※3	752＋8×m	752＋8×m	cj
9	メッセージの送信時，同一バッチ内の最終メッセージの送信ごと※1，※3	752	752	cj
10	メッセージの受信時，同一バッチ内の最終メッセージの受信ごと※2，※4	752	752	cj
11	自動クラスタセンダチャネルの作成および削除ごと	752	752	cj

（凡例）

−：該当しません。

P：メッセージ登録ジャーナルデータ

P=644＋p（1メッセージの最大レコード数）

p=4×↑（L＋512）／（（（↑（520＋M）／S↑）×S）−8）↑

Q：メッセージ登録メッセージジャーナルデータ

Q=516＋↑（2＋f）／4↑×4＋↑（2＋g）／4↑×4＋↑（L＋512）／（（（↑（520＋M）／S↑）×S）−8）↑×4＋↑L／4↑×4

G：メッセージ削除ジャーナルデータ

G=88＋↑（2＋f）／4↑×4＋↑（2＋g）／4↑×4

Σ：項番1については，トランザクション内での総和を示します。項番6および項番7については，1回のバッチで送受信するメッセージ数の総和を示します。なお,「オンライン開始〜終了までの送受信されるメッセージ数の総和」で計算する場合，項番6および項番7は1メッセージ単位の計算になります。

上記の計算式の変数の意味は次のとおりです。

↑↑：小数点以下を切り上げます。

L：メッセージ長

M：mqainitコマンドの-sオプション（メッセージ長）の指定値

S：OpenTP1ファイルシステムのセクタ長

f：該当キューが所属するキューファイルグループで定義されている中で最も長いキューファイル名長

g：該当キューを作成した際に使用したモデルキューの属性定義のキューファイル名長

m：同一バッチ内のメッセージ数

「オンライン開始〜終了までの送受信されるメッセージ数の総和」で計算する場合，mの値は1になります。

注※1

項番6，項番8および項番9は別のジャーナルレコードとして取得されます。

注※2

項番7および項番10は別のジャーナルレコードとして取得されます。

注※3

ファーストメッセージだけ送信する場合は取得されません。

注※4

ファーストメッセージだけ受信する場合は取得されません。

MQCサーバ機能を使用する場合（MQAサービス定義のmqa_mqc_confオペランドにYを指定する場合），上記のMQAサーバの見積もり式にTP1/Message Queue - Accessが使用するジャーナルレコード長のサイズを加算してください。

TP1/Message Queue - Accessのサーバ機能はTP1/Server Baseのジャーナルを取得します。ジャーナルレコード長の見積もり式を次に示します。

表B-4　ジャーナルレコード長（TP1/Message Queue - Access）

条件	ジャーナルレコード長 （単位：バイト）	条件に一致したときに取得されるジャーナルレコード種別
XA連携で次の指示が通知されるごと コミット ロールバック トランザクション終了 プリペア	288	cj

TP1/Message Queueのジャーナルの取得契機を次に示します。

(a)　同期点でメッセージを登録，または削除する場合

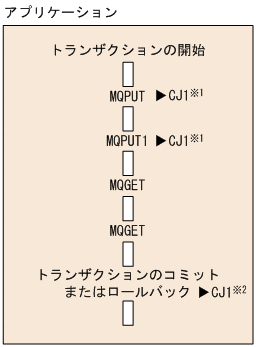

同期点でメッセージを登録，または削除する場合のジャーナルの取得契機を次に示します。

（凡例）

CJ1：回復用ジャーナルの取得（バッファリング）を示します。

注※1

メッセージジャーナルの取得回復機能を使用する場合に取得されます。表B-3の項番2に該当します。

注※2

表B-3の項番1に該当します。

図中の各命令での構造体の情報を次に示します。

MQPUT命令，またはMQPUT1命令

• MQPMO構造体：OptionsフィールドにMQPMO_SYNCPOINTを設定
• 登録するメッセージのMQMD構造体：PersistenceフィールドにMQPER_PERSISTENTを設定

MQGET命令

• MQGMO構造体：OptionsフィールドにMQGMO_SYNCPOINTを設定，MQGMO_BROWSE_XXXは未設定
• 削除対象となるメッセージのMQMD構造体：PersistenceフィールドにMQPER_PERSISTENTを設定

(b)　同期点なしでメッセージを登録，または削除する場合

同期点なしでメッセージを登録，または削除する場合のジャーナルの取得契機を次に示します。

（凡例）

CJ2：回復用ジャーナルの取得（即書き）を示します。

注※1

表B-3の項番3に該当します。

注※2

表B-3の項番4に該当します。

図中の各命令での構造体の情報を次に示します。

MQPUT命令，またはMQPUT1命令

• MQPMO構造体：OptionsフィールドにMQPMO_NO_SYNCPOINTを設定
• 登録するメッセージのMQMD構造体：PersistenceフィールドにMQPER_PERSISTENTを設定

MQGET命令

• MQGMO構造体：OptionsフィールドにMQGMO_NO_SYNCPOINTを設定，MQGMO_BROWSE_XXXは未設定
• 削除対象となるメッセージのMQMD構造体：PersistenceフィールドにMQPER_PERSISTENTを設定

(c)　チャネル経由でメッセージを受信する場合

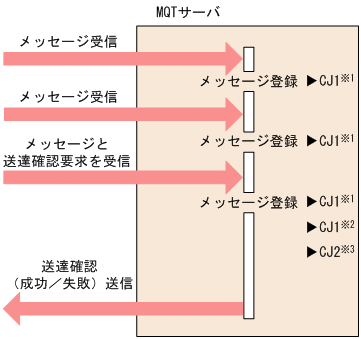

チャネル経由でメッセージを受信する場合のジャーナルの取得契機を次に示します。

（凡例）

CJ1：回復用ジャーナルの取得（バッファリング）を示します。

CJ2：回復用ジャーナルの取得（即書き）を示します。

注※1

メッセージジャーナルの取得回復機能を使用する場合に取得されます。表B-3の項番5に該当します。

注※2

ファーストメッセージだけを受信する場合，または非永続メッセージだけを受信する場合は取得されません。表B-3の項番7に該当します。

注※3

ファーストメッセージだけを受信する場合は取得されません。表B-3の項番10に該当します。

(d)　チャネル経由でメッセージを送信する場合

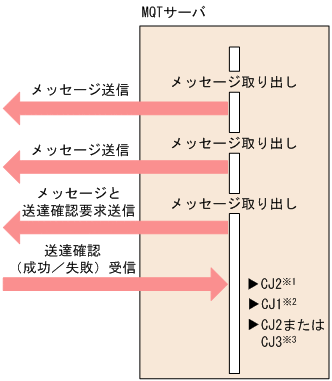

チャネル経由でメッセージを送信する場合のジャーナルの取得契機を次に示します。

（凡例）

CJ1：回復用ジャーナルの取得（バッファリング）を示します。

CJ2：回復用ジャーナルの取得（即書き）を示します。

CJ3：mqtalccha定義コマンドの-jnオプションのsndjnlオペランドにnoflushを指定した場合，回復用ジャーナルの取得（バッファリング）を示します。

注※1

ファーストメッセージだけを送信する場合は取得されません。表B-3の項番8に該当します。

注※2

ファーストメッセージだけを送信する場合，または非永続メッセージだけを送信する場合は取得されません。表B-3の項番6に該当します。

注※3

ファーストメッセージだけを送信する場合は取得されません。表B-3の項番9に該当します。
