メッセージ編集出口UOCを使用したファイル転送処理の概要について，次の図に示します。

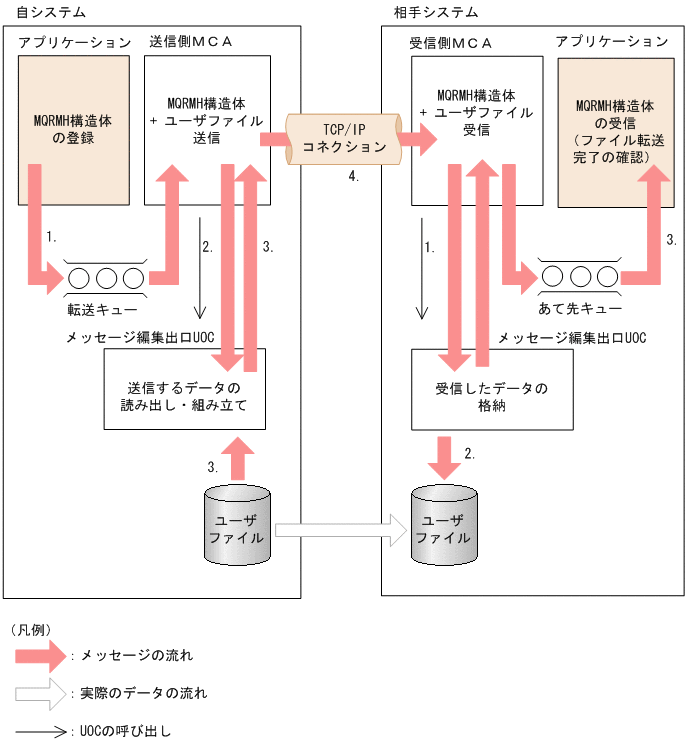

図2-60　メッセージ編集出口UOCを使用したファイル転送処理の概要

送信側システムでの処理の流れ

1. UAPは，MQRMH（Message reference header）構造体をメッセージとして登録します。
   MQRMH構造体については，マニュアル「TP1/Message Queue プログラム作成リファレンス」を参照してください。

2. MCAは，メッセージ編集出口UOCを呼び出し，メッセージを渡します。
3. メッセージ編集出口UOCは，MQRMH構造体の情報を基に，転送するデータを読み出してMCAの送信／編集バッファに登録します。
4. MCAは，MQRMH構造体，および送信／編集バッファのデータを相手システムに送信します。

受信側システムでの処理の流れ

1. MCAは，メッセージ編集出口UOCを呼び出し，受信したメッセージを渡します。
2. メッセージ編集出口UOCは，メッセージ中のMQRMH構造体の情報を基に，転送されたデータを格納します。
3. UAPは，MQRMH構造体を受信し，ファイル転送の完了を確認します。
