サービスプリミティブ

TP1/NET/OSI-TPが提供するサービスプリミティブのインタフェースについて説明します。

サービスプリミティブとは，OSIが規定するOSI参照モデルで，それぞれの階層が利用するサービスです。TP1/NET/OSI-TPでは，サービスプリミティブを利用して，メッセージの送受信をします。

サービスプリミティブは，UAPのコーディング時に設定します。このとき，まずUAPの引数を設定してから，使用するサービスプリミティブの領域と具体的な指定値を設定します。また，サービスプリミティブは複数連結して送信できます。

TP1/NET/OSI-TPがメッセージ送受信で提供する基本サービスプリミティブを表3-4に，サービスプリミティブとUAPとの対応を表3-5に，サービスプリミティブの連結パターンとUAPとの対応を表3-6に示します。

表3-4　基本サービスプリミティブ

サービスプリミティブ 機能 全二重 半二重
制御権あり 制御権なし
送信 受信 送信 受信
TP-BEGIN-DIALOGUEreq/ind ダイアログ開始要求／指示 − − − − −
TP-BEGIN-DIALOGUErsp/cnf ダイアログ開始応答／確認 ○ ○ ○ ○ ○
TP-END-DIALOGUEreq/ind ダイアログ終了要求／指示 ○ ○ × × ○
TP-END-DIALOGUErsp/cnf ダイアログ終了応答／確認 ○ × ○ ○ ×
TP-U-ERRORreq/ind エラー発生の通知要求／指示
○
○
○
○
○

  • TP-HANDSHAKEreq確認型
  • TP-END-DIALOGUEreq
  • TP-HANDSHAKE-AND-GRANT-CONTROLreqに対する拒否応答
TP-U-ABORTreq/ind UAPでのダイアログ異常終了要求／指示 ○ ○ ○ ○ ○
TP-P-ABORTind TP1/NET/OSI-TPでのダイアログ異常終了指示 ○ ○ ○ ○ ○
TP-HANDSHAKEreq/ind ハンドシェイク要求／指示 ○ ○ × × ○
TP-HANDSHAKErsp/cnf ハンドシェイク応答／確認 ○ × ○ ○ ×
TP-DATAreq/ind データ転送要求／指示 ○ ○ × × ○
TP-GRANT-CONTROLreq/ind 制御権委譲要求／指示 × ○ × × ○
TP-REQUEST-CONTROLreq/ind 制御権要求要求／指示 × × ○ ○ ×
TP-HANDSHAKE-AND-GRANT-CONTROLreq/ind 制御権委譲付きハンドシェイク要求／指示 × ○ × × ○
TP-HANDSHAKE-AND-GRANT-CONTROLrsp/cnf 制御権委譲付きハンドシェイク応答／確認 × × ○ ○ ×
（凡例）
○：使用できます。
×：使用できません。
−：該当しません。

表3-5　サービスプリミティブとUAPとの対応

サービス プリミティブ UAP サービスプリミティブ種別コード
C言語 COBOL言語※1 データ操作
言語
TP-BEGIN-DIALOGUE req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 ENABLE BDR
ind receive RECEIVE RECEIVE BDI
rsp（受諾）
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 ENABLE BDPA
rsp（拒否） sendsync SENDSYNC DISABLE BDPN
cnf
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE BDC
TP-END-DIALOGUE req
  • sendsync
  • sendrecv※2
  • SENDSYNC
  • SENDRECV※2
 DISABLE EDR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE EDI
rsp
  • sendsync
  • SENDSYNC
 DISABLE EDP
cnf
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE EDC
TP-U-ERROR req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND UER
ind recvsync RECVSYNC RECEIVE UEI
TP-U-ABORT req sendsync SENDSYNC DISABLE UAR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE UAI
TP-P-ABORT ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE PAI
TP-HANDSHAKE req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND HSR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE HSI
rsp
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND HSP
cnf
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE HSC
TP-DATA req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND TDR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE TDI
TP-GRANT-CONTROL req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND GCR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE GCI
TP-REQUEST-CONTROL req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND RCR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE RCI
TP-HANDSHAKE-AND-GRANT-CONTROL req
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND HGR
ind
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE HGI
rsp
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND HGP
cnf
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE HGC
注※1
COBOL言語のインタフェースは，プログラム名CBLDCMCFで使用するデータ名を示します。
注※2
サービスプリミティブのパラメタConfirmationが'True'の場合だけ使用できます。

表3-6　サービスプリミティブの連結パターンとUAPとの対応

サービスプリミティブ連結パターンの分類
（サービスプリミティブ連結パターン例）		 UAP
C言語 COBOL言語※1 データ操作言語
先頭がBDRまたはBDPA
（BDR+TDR,BDPA+TDRなど）
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 ENABLE
先頭がBDI
（BDI+TDI,BDI+TDI+EDIなど）		 receive RECEIVE RECEIVE
先頭がBDRまたはBDPAで最後がEDR
（BDPA+TDR+EDR,BDR+TDR+EDR※3など）
  • sendsync
  • sendrecv※2
  • SENDSYNC
  • SENDRECV※2
 DISABLE
最後がEDR
（TDR+EDR,BDPA+EDR,HSP+EDRなど）
  • sendsync
  • sendrecv※2
  • SENDSYNC
  • SENDRECV※2
 DISABLE
その他の送信
（TDR+HSR,TDR+TDRなど）
  • sendsync
  • sendrecv
  • SENDSYNC
  • SENDRECV
 SEND
その他の受信
（TDI+EDI,BDC+TDI,BDC+EDI,BDC+TDI+EDI,TDI+TDIなど）
  • recvsync
  • sendrecv
  • RECVSYNC
  • SENDRECV
 RECEIVE
注※1
COBOL言語のインタフェースは，プログラム名CBLDCMCFで使用するデータ名を示します。
注※2
サービスプリミティブのパラメタConfirmationが'True'の場合だけ使用できます。
注※3
この組み合わせではBDRは拒否応答型だけ，EDRは確認型だけ使用できます。

メッセージの形式

送受信メッセージ

TP1/NET/OSI-TPで送受信するメッセージの形式を次の図に示します。送受信メッセージは，UAPで複数のAPDUを連結し，一括して処理できます。

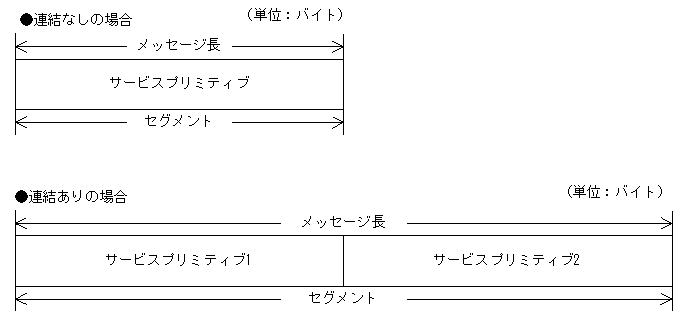

図3-1　送受信メッセージの形式

[図データ]

セグメント

セグメントは，UAPが送受信するデータ単位です。セグメントは一つ以上のサービスプリミティブから構成されます。

サービスプリミティブ

サービスプリミティブは，制御情報，パラメタ，およびユーザ情報から構成されます。また，サービスプリミティブは複数連結できます。連結をしない場合，セグメントとサービスプリミティブは1対1に対応し，連結をする場合は1対nに対応します。

パラメタおよびユーザ情報がない場合，または指定しない場合は，LL2またはLL3に(0002)16を設定します。

サービスプリミティブの形式を次の図に示します。

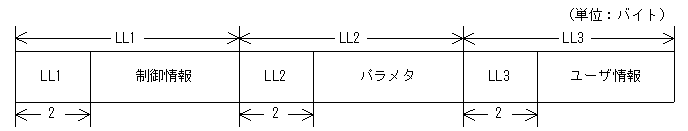

図3-2　サービスプリミティブの形式

[図データ]

制御情報

制御情報は，転送手順とサービスプリミティブ種別コードから構成されます。サービスプリミティブ種別コードについては，表3-5を参照してください。

制御情報の形式を次の図に示します。

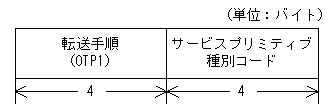

図3-3　制御情報の形式

[図データ]

パラメタ

パラメタの形式を次の図に示します。該当するパラメタを指定しない場合は，そのパラメタに対応するLLに(0002)16を設定します。

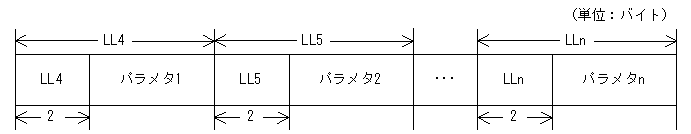

図3-4　パラメタの形式

[図データ]

ユーザ情報

ユーザ情報は，APDU連結状態とユーザデータから構成されます。

ユーザ情報の形式を，次の図に示します。

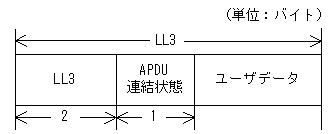

図3-5　ユーザ情報の形式

[図データ]

APDU連結状態は，次に示す値を16進数字で設定します。
(A0)：単一APDU（構造化されている）
(80)：単一APDU（構造化されていない）
(A1)：連結APDU（構造化されている）
(81)：連結APDU（構造化されていない）
(A2)：ビット列データ（構造化されている）
(82)：ビット列データ（構造化されていない）

ユーザデータは，任意のデータを転送構文形式で設定します。

パラメタとの関係

サービスプリミティブは，機能ごとに，設定するパラメタが異なります。

省略した場合，省略したパラメタに対応する領域の長さは(0002)16となります。

サービスプリミティブとパラメタとの対応を次の表に示します。

表3-7　サービスプリミティブとパラメタとの対応

サービス プリミティブ パラメタ1 パラメタ2 パラメタ3 パラメタ4 パラメタ5 パラメタ6 パラメタ7 ユーザ情報の設定
TP-BEGIN-DIALOGUE req (1)※1 (2)※1 (3)※1 (4)※2 (5)※1 (6)※2 (7)※2 ○
ind (1)※3 (4)※2 (7)※2 − − − − ○
rsp (8)※2 − − − − − − ○
cnf (4)※3 (8)※2 (9)※3 (10)※2 − − − ○
TP-END-DIALOGUE req (7)※2 − − − − − − ×
ind (7)※2 − − − − − − ×
rsp − − − − − − − ×
cnf − − − − − − − ×
TP-U-ERROR req − − − − − − − ×
ind − − − − − − − ×
TP-U-ABORT req − − − − − − − ○
ind (10)※2 − − − − − − ○
TP-P-ABORT ind (9)※2 (10)※2 − − − − − ×
TP-HANDSHAKE req (11)※3 − − − − − − ×
ind − − − − − − − ×
rsp − − − − − − − ×
cnf − − − − − − − ×
TP-DATA req − − − − − − − ◎
ind − − − − − − − ◎
TP-GRANT-CONTROL req − − − − − − − ×
ind − − − − − − − ×
TP-REQUEST-CONTROL req − − − − − − − ×
ind − − − − − − − ×
TP-HANDSHAKE-AND-GRANT-CONTROL req (11)※2 − − − − − − ×
ind − − − − − − − ×
rsp − − − − − − − ×
cnf − − − − − − − ×
（凡例）
(1)：Initiating-TPSU-Title
(2)：Recipient-AP-Title
(3)：Recipient-TPSU-Title
(4)：Functional-Units
(5)：Quality-of-Service
(6)：Application-Context-Name
(7)：Confirmation
(8)：Result
(9)：Diagnostic
(10)：Rollback
(11)：Confirmation-Urgency
◎：設定は必須です。
○：設定できます。
×：設定できません。
−：該当しません。
注※1
ユーザが選択して設定できます。設定しない場合は，領域だけを確保してください。
注※2
必ず設定します。
注※3
条件が一致する場合だけ設定できます。

パラメタの詳細

Initiating-TPSU-TitleおよびRecipient-TPSU-Title

[図データ]

●型コード
TPSU名称の型を設定します。
61：T61 String（T61文字列）
PR：Printable String（印字可能文字列）
IN：Integer（整数）
●TPSU-Title
TPSU名称を設定します。名称の長さは最大64バイトです。
Initiating-TPSU-Title：起動側TPSU名称
Recipient-TPSU-Title：受信側TPSU名称

Recipient-AP-Title

[図データ]

●Recipient-AP-Title
受信側AP名称を設定します。TP1/NET/OSI-TPでは，領域だけを設定します。パラメタのLLには(0002)16を設定してください。

Functional-Units

[図データ]

●FU
使用する機能単位を16進数字で設定します。
(40)16：全二重機能を使用します。
(48)16：全二重機能およびハンドシェイク機能を使用します。
(80)16：半二重機能を使用します。
(88)16：半二重機能およびハンドシェイク機能を使用します。
●予備領域
TP1/NET/OSI-TPが使用する領域です。1バイトの長さの領域を設定してください。

Quality-of-Service

[図データ]

●Quality-of-Service
サービス品質を設定します。TP1/NET/OSI-TPでは，領域だけを設定します。パラメタのLLには(0002)16を設定してください。

Application-Context-Name

[図データ]

●Application-Context-Name
アプリケーションコンテキスト名を設定します。TP1/NET/OSI-TPでは，領域だけを設定します。パラメタのLLには(0002)16を設定してください。

Confirmation

[図データ]

●Confirmation
ダイアログ開始および終了の要求に対して，応答が必要かどうかを確認するための値を設定します。
  • ダイアログ開始（TP-BEGIN-DIALOGUE）の場合
    AL：すべての要求に対して，応答が必要です。
    NE：要求を拒否する場合だけ，応答が必要です。
  • ダイアログ終了（TP-END-DIALOGUE）の場合
    TR：応答が必要です。
    FA：応答は必要ありません。

Result

[図データ]

●Result
サービスの要求に対して，受け入れたかどうかの結果を示す値を設定します。
AC：要求を受け入れました。
RP：要求を拒否しました（TP1/NET/OSI-TP）。
RU：要求を拒否しました（UAP）。

Diagnostic

[図データ]

●Diagnostic
診断を示す値を16進数字で設定します。
  • ダイアログ開始（TP-BEGIN-DIALOGUE）の場合
    (0001)16：受信側TPSU名称が定義されていません。
    (0002)16：TPSUが利用できません（永続的）。
    (0003)16：TPSUが利用できません（一時的）。
    (0004)16：受信側TPSU名称の指定が必要です。
    (0005)16：機能単位が提供されていません。
    (0006)16：機能単位の組み合わせが提供されていません。
    (0008)16：その他の理由
  • ダイアログ異常終了（TP-P-ABORT）の場合
    (0001)16：永続的障害が発生しました。
    (0002)16：トランザクションの開始を拒否します。
    (0003)16：一時的障害が発生しました。
    (0004)16：プロトコルエラーです。
    (0005)16：ダイアログ終了同士の衝突が発生しました。

Rollback

[図データ]

●Rollback
ロールバックするかどうかを示す値を設定します。
FA：ロールバックしません。

Confirmation-Urgency

[図データ]

●Confirmation-Urgency
即時確認をするかどうかを示す値を設定します。
ただし，半二重でのハンドシェイク（TP-HANDSHAKE）の場合，設定できません。
UR：即時確認をします。
NR：即時確認をしません。

突き合わせ項目

メッセージを送受信する場合，TP1/NET/OSI-TPは，相手システムから受信したサービスプリミティブを，自システムで設定したパラメタと突き合わせます。突き合わせたパラメタが一致しない場合は，該当するサービスプリミティブを処理しないで，相手システムに異常を通知します。

サービスプリミティブの突き合わせ項目を，表3-8および表3-9に示します。

表3-8　サービスプリミティブの突き合わせ項目（コネクション確立時）

突き合わせ項目 チェック内容
protocol-version version1が設定されていること。
contention-winner-assignment MCF通信構成定義（mcftalccn -y）で指定した値と対応していること。※
注※
MCF通信構成定義との対応については，「5.　システム定義」の「相手システムの通信定義と関連づける内容」を参照してください。

表3-9　サービスプリミティブの突き合わせ項目（ダイアログ開始時）

突き合わせ項目 チェック内容
Functional-Units Shared Controlまたは
Polarized Control		 どちらかが設定されていること。
Handshake 設定されていること，または設定されていないこと。
