TP1/NET/OSI-TPを使用する場合のネットワーク構成の例を次の図に示します。

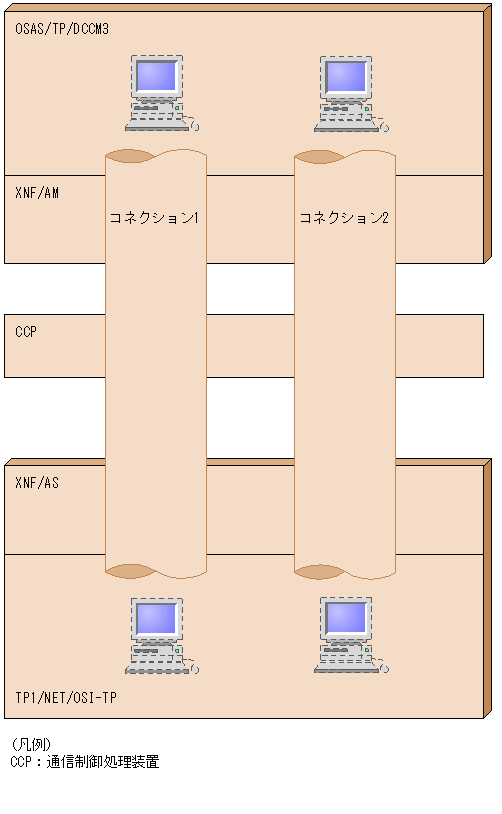

図5-3　ネットワーク構成の例

この場合，TP1/NET/OSI-TPは，OSAS/TP/DCCM3と定義を関連づける必要があります。

通信相手システムがOSAS/TP/DCCM3の場合のTP1/NET/OSI-TPのシステム定義とOSAS/TP/DCCM3の定義との関係を次の図に示します。OSAS/TP/DCCM3の定義については，マニュアル「VOS3 OSAS/TP/DCCM3」を参照してください。

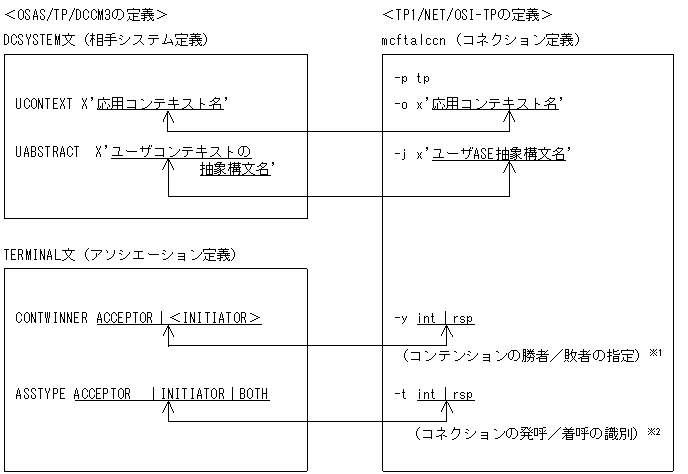

図5-4　OSAS/TP/DCCM3の定義との関係

注※1

相手システムのCONTWINNERの値によって，-yオプションの指定が異なります。

• ACCEPTORの場合，rspを指定します。
• INITIATORの場合，intを指定します。

注※2

相手システムのASSTYPEの値によって，-tオプションの指定が異なります。

• ACCEPTORの場合，intを指定します。
• INITIATORの場合，rspを指定します。
• BOTHの場合，rspまたはintを指定します。
