メッセージ送受信の処理の流れを全二重と半二重に分けて図3-6および図3-7に示します。C言語，およびCOBOL言語のコーディング例については，「付録E ユーザアプリケーションプログラムのコーディング例」を参照してください。

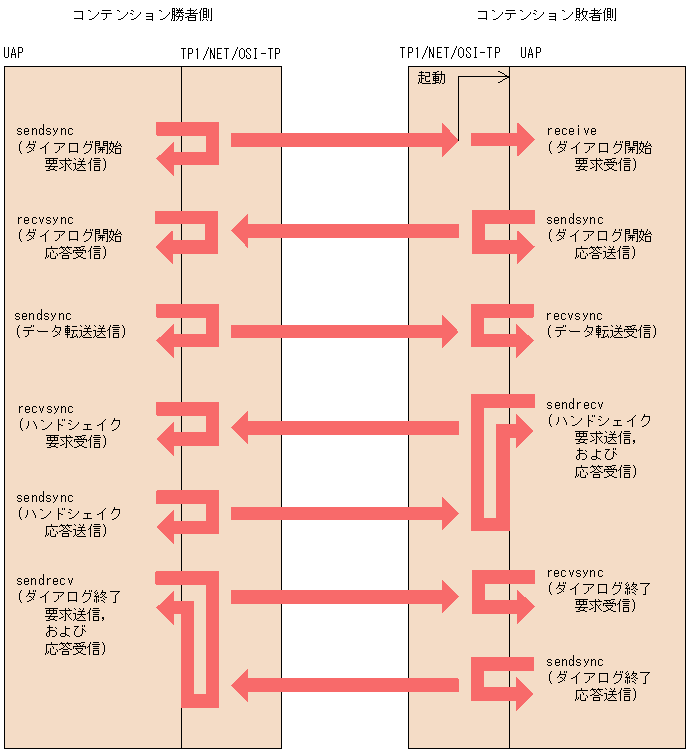

図3-6 処理の流れ（全二重の場合）
![[図データ]](FIGURE/ZU040500.GIF)

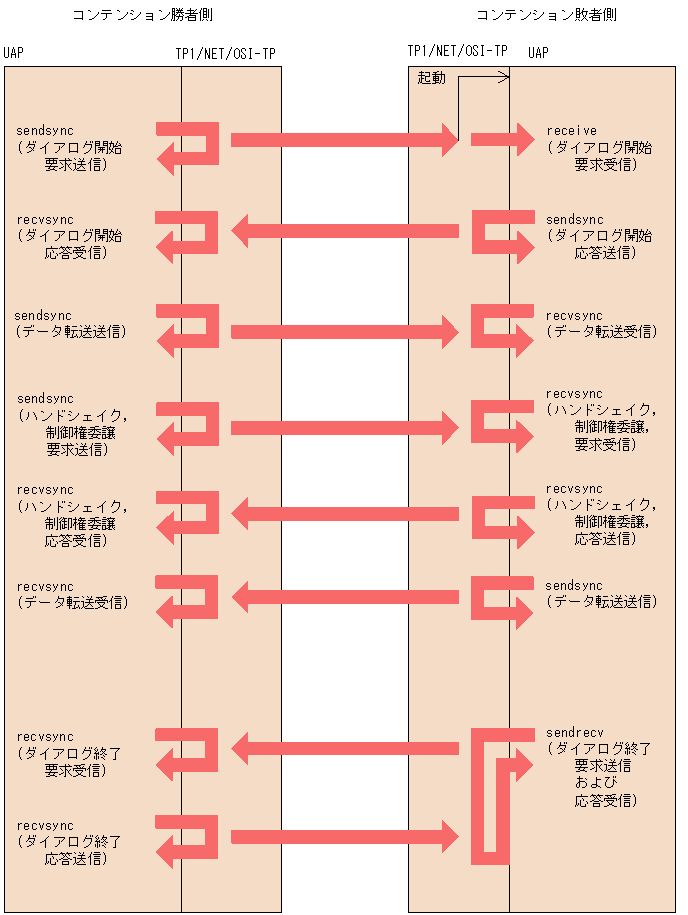

図3-7 処理の流れ（半二重の場合）
![[図データ]](FIGURE/ZU040600.GIF)
