相手システムからの問い合わせメッセージ，およびTP1/NET/User Agentからの応答メッセージ処理中に，障害の発生する個所の区分を次の図に示します。また，障害発生個所に応じたTP1/NET/User Agentの障害処理について，表8-15に示します。

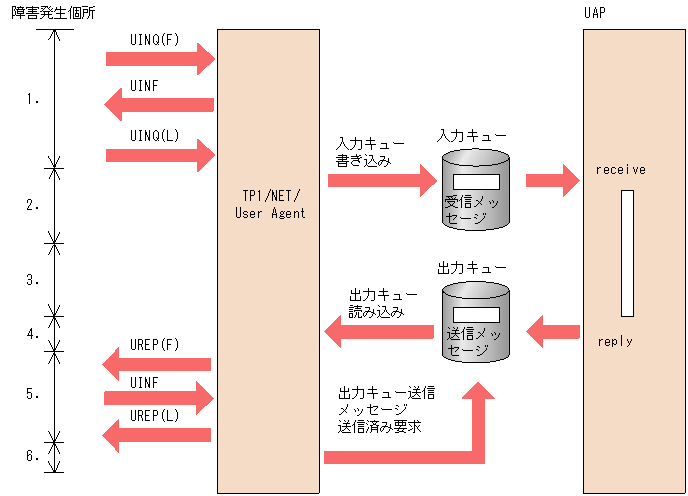

図8-3　問い合わせメッセージ受信時，応答メッセージ送信時の障害の発生個所

表8-15　問い合わせメッセージ受信時，応答メッセージ送信時の障害の発生個所に応じた障害処理

障害発生個所	内容	メッセージログの出力内容	TP1/NET/User Agentの処理	メッセージの扱い	UAPでできる処理
1.	問い合わせメッセージ受信時UA障害 （UA障害通知またはコネクション障害通知）	UA障害（コネクション障害時を除く）	CERREVTを起動します。 論理端末を閉塞します。	該当しません。	CERREVT処理
	送信中断受信時	相手局がメッセージの送信を中断	論理端末の閉塞処理はしません。	受信メッセージを破棄します。	ありません。
2.	入力キュー書き込みエラー	メッセージ入力障害	ERREVT1またはERREVT2を起動します。 論理端末の閉塞処理はしません。	ERREVT1，またはERREVT2で受信メッセージの障害を通知します。	ERREVT1，またはERREVT2で応答メッセージを送信できるようになります。
3.	UAP異常終了	ありません。	ERREVT3を起動します。	該当しません。	ERREVT3で応答メッセージを送信できるようになります。
4.	出力キュー読み込みエラー	メッセージ出力障害	CERREVTを起動します。 論理端末を閉塞します。	送信済みとします。	CERREVT処理
5.	応答メッセージ送信時 UA障害 （UA障害通知，コネクション障害通知）	UA障害（コネクション障害時を除く）	CERREVTを起動します。 論理端末を閉塞します。	送信済みとします。	CERREVT処理
6.	出力キュー送信メッセージ送信済み要求エラー	メッセージ送信後処理障害	処理を続けます。	送信済みとします。	ありません。
