2.1.19　サービス関数とスタブの関係

(1)　スタブを使用する場合

RPCを使ってUAP間で通信するときには，スタブが必要です。スタブとは，クライアントUAPが指定した「サービスグループ名＋サービス名」とサーバUAPのサービスとを対応づけるプログラムです。

スタブではUAPの各サービスの入り口点（エントリポイント）を指定します。

エントリポイント名とは，C言語の関数名であり，COBOL言語のプログラム名または入り口名のことです。

サービス名とエントリポイント名は，1対1で対応させてください。複数のサービス名に1つのエントリポイント名を対応させることはできません。

サービス名とエントリポイント名は，ユーザサービス定義で指定しているserviceオペランドの名称と合わせてください。

スタブはサーバUAPの作成時に，サーバUAPのオブジェクトファイルと結合させます。

クライアント専用のUAPであるSUPと，オフラインの業務をするUAPには，スタブを定義して結合させる必要はありません。

スタブを使用してサービス関数を作成する方法について，SPPの場合とMHPの場合に分けてそれぞれ以降の図に示します。

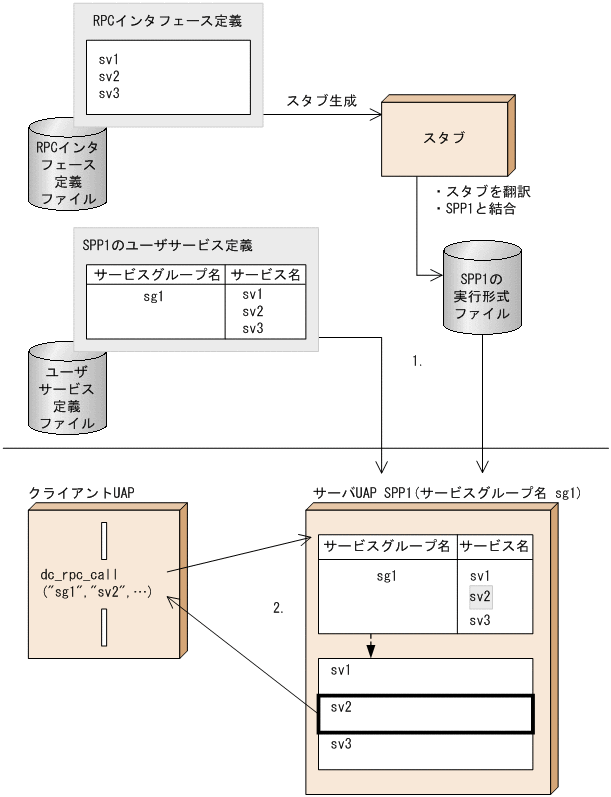

図2‒18　スタブを使用する場合（SPP）

1. RPCインタフェース定義にサービス関数のエントリポイントを指定して，スタブを生成するコマンドでスタブを生成します。

   ユーザサービス定義では，サービスグループ名とサービス名を指定します。

2. 実行時には，サービスを要求されたサーバUAPの実行形式ファイルでは，スタブとユーザサービス定義によって作成されたライブラリ部で，該当のサービスを検索します。その後サービスの処理をしてクライアントUAPに結果を返します。

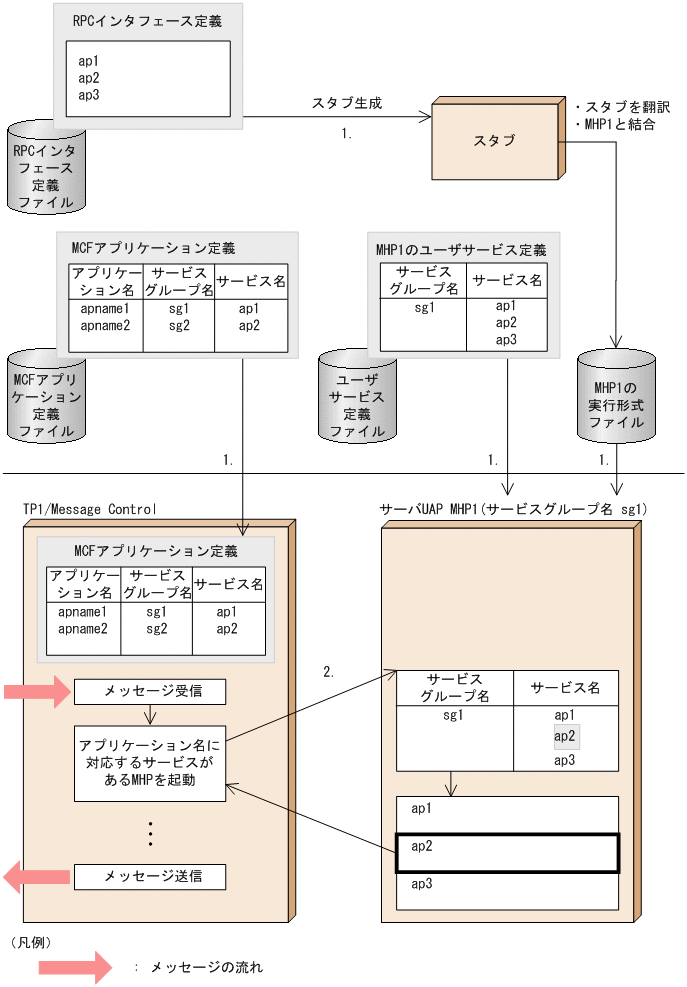

図2‒19　スタブを使用する場合（MHP）

1. RPCインタフェース定義にサービス関数のエントリポイントを指定して，スタブを生成するコマンドでスタブを生成します。

   MCFアプリケーション定義では，アプリケーション名，サービスグループ名，およびサービス名を対応づけます。ユーザサービス定義では，サービスグループ名とサービス名を指定します。

2. 実行時には，TP1/Message Controlの処理によって，MCFアプリケーション定義に基づきアプリケーション名に対応するサービス名が検索され，該当するサーバUAPを起動します。サービスを要求されたサーバUAPの実行形式ファイルでは，スタブとユーザサービス定義によって作成されたライブラリ部で，該当のサービスを検索します。その後サービスの処理をし，処理の完了をTP1/Message Controlに通知します。

ページの先頭へ

(2)　サービス関数動的ローディング機能を使用する場合

サービス関数動的ローディング機能を使う場合，UAPの各サービスの入り口点（エントリポイント）を指定したUAPライブラリからサービス関数を取得するため，スタブは不要です。その代わりに，サービス関数を共用ライブラリ化してUAP共用ライブラリ^※を作成する必要があります。これによって，UAP共用ライブラリからサービス関数を取得できるとともに，複数のサービスをメイン関数にまとめる作業は不要になります。

注※

UAP共用ライブラリとは，UAPのソースファイルを翻訳（コンパイル）して作成したUAPオブジェクトファイルを結合（リンケージ）して，共用ライブラリとしてまとめたものです。

サービス関数動的ローディング機能を使用してサービス関数を作成する方法について，SPPの場合とMHPの場合に分けてそれぞれ以降の図に示します。

図2‒20　サービス関数動的ローディング機能だけを使用する場合（SPP）

図2‒21　サービス関数動的ローディング機能だけを使用する場合（MHP）

なお，サービス関数動的ローディング機能は，スタブを使ったUAPでも使用できます。この場合，スタブを使ったUAPを変更しないで，サービス関数を追加できます。

サービス関数動的ローディング機能とスタブを併用してサービス関数を作成する方法について，SPPの場合とMHPの場合に分けてそれぞれ以降の図に示します。

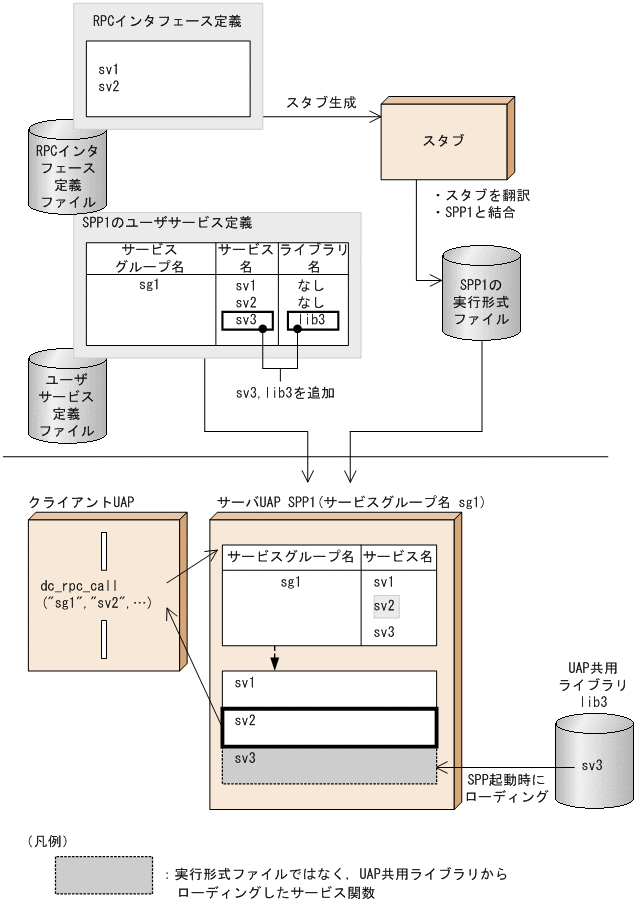

図2‒22　サービス関数動的ローディング機能とスタブを併用する場合（SPP）

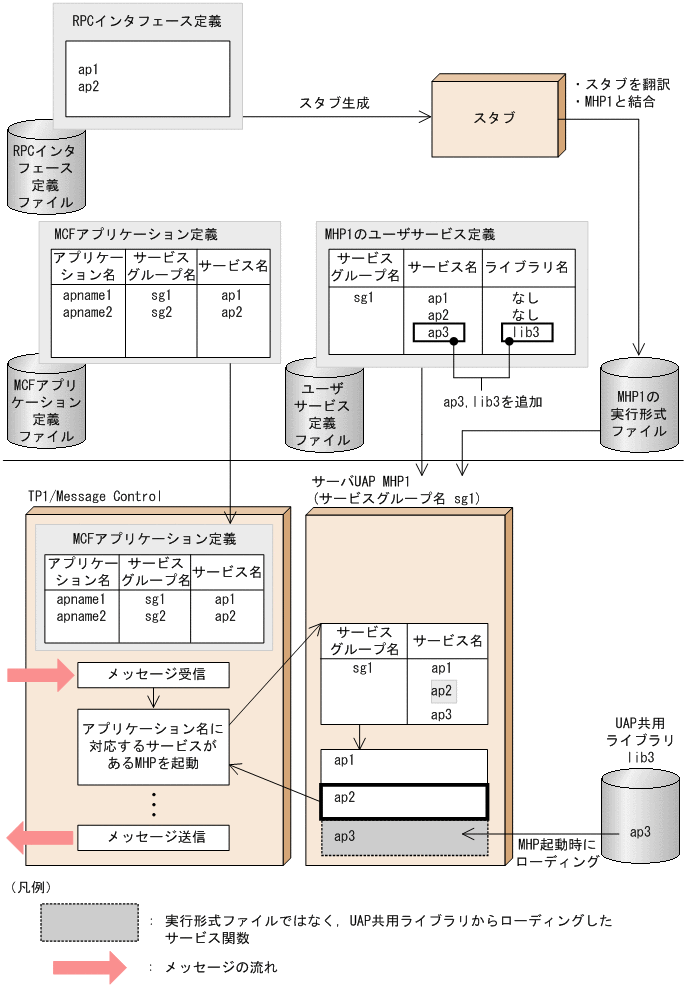

図2‒23　サービス関数動的ローディング機能とスタブを併用する場合（MHP）
