2.1.16　マルチスケジューラ機能を使用したRPC

クライアントUAPが，他ノードのキュー受信型サーバ（スケジュールキューを使うSPP）に，マルチスケジューラ機能を使用してサービス要求することによって，一つのOpenTP1システムで，次の3方式のRPCを混在して使用できます。

1. 通常のRPC

   サービス要求先サーバが存在するOpenTP1システムの中から一つをランダムに選択し，そのOpenTP1システムのマスタスケジューラデーモンにサービス要求を送信する方式。

2. マルチプルポート指定RPC

   サービス要求先サーバが存在するすべてのOpenTP1システムのマルチスケジューラデーモンの中から一つをランダムに選択し，サービス要求を送信する方式。

3. 通信先を指定したRPC

   dc_rpc_call_to関数の引数に指定したポート番号のマルチスケジューラデーモンにサービス要求を送信する方式。

マルチスケジューラ機能の詳細については，「1.3.6(9)　マルチスケジューラ機能」を参照してください。なお，この機能は，TP1/Extension 1をインストールしていることが前提です。TP1/Extension 1をインストールしていない場合の動作は保証できませんので，ご了承ください。

マルチスケジューラ機能を使用したRPCの概要を次の図に示します。

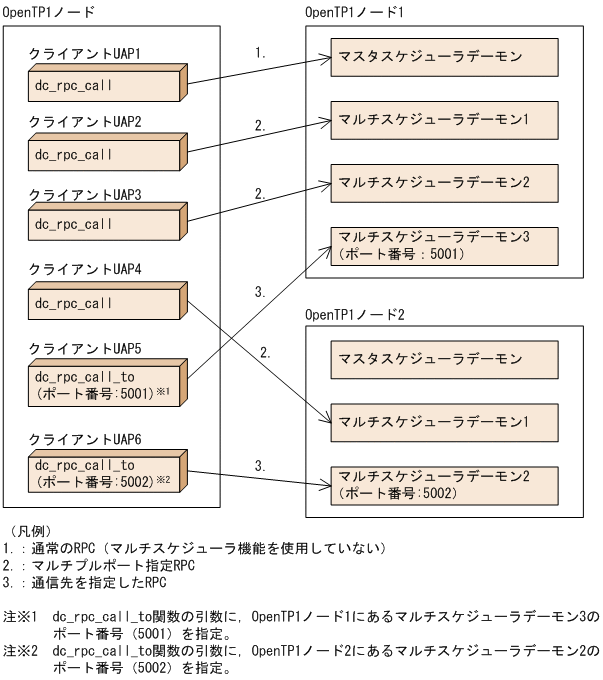

図2‒15　マルチスケジューラ機能を使用したRPCの概要

マルチスケジューラ機能を使用したサービス要求は，マルチスケジューラデーモンを起動しているノードにだけスケジュールします。ただし，サービス要求時に，指定したマルチスケジューラデーモンを起動しているOpenTP1システムが存在しない場合は，マスタスケジューラデーモンにサービス要求を送信します。

ポート番号を指定してサービス要求する際に，マルチスケジューラデーモンのポート番号を指定した場合，指定したマルチスケジューラデーモン経由でサービス要求をスケジューリングします。

マルチスケジューラデーモンがサービス要求を受信した際，サービス要求先ユーザサーバが閉塞していた場合や終了中であった場合は，マルチスケジューラ機能を使用するほかのノードのマルチスケジューラデーモンにサービス要求を送信します。ほかのノードに該当するマルチスケジューラデーモンが存在しない場合は，マスタスケジューラデーモンにサービス要求を送信します。

オンライン中にマルチスケジューラデーモンが異常終了した場合は，OpenTP1システムをダウンさせないで，異常終了したマルチスケジューラデーモンに該当するポート番号を割り当てて再起動します。ただし，再起動が2回失敗した場合は，OpenTP1システムをダウンさせます。
