1.3.6 ユーザサーバの負荷分散とスケジュール
UAP(ユーザサーバ)を効率良く使うための機能(マルチサーバ)とUAPのスケジュール方法について説明します。
OpenTP1のシステムサービス,またはユーザサーバを実行するときには,OSの作業領域を使用します。この作業領域の処理をプロセスといいます。ユーザサーバを実行して生成されるプロセスを特にユーザサーバプロセス,UAPプロセス,または単にプロセスといいます。OpenTP1では,プロセスが必要以上に増えたり減ったりしないように,使うプロセスの総数を制御しています。
ユーザサーバのプロセスを制御するには,ユーザサーバを事前に開始していることが前提です。OpenTP1と一緒に開始させておくか,dcsvstart -uコマンドで開始させておきます。
- 〈この項の構成〉
(1) マルチサーバ
実行中のユーザサーバに対して,さらにサービス要求が来た場合でも,ユーザサーバの処理を新しい別のプロセスで実行できます。このように,一つのユーザサーバの処理を,別のプロセスで並行して実行する機能をマルチサーバといいます。
マルチサーバを使えるのは,スケジュールキューを使うSPP(キュー受信型サーバ)です。ソケット受信型サーバの場合はマルチサーバを使えません。ソケット受信型サーバには,使うプロセスは一つだけと指定してください。
(2) 常駐プロセスと非常駐プロセス
マルチサーバを指定したUAPのプロセスを,OpenTP1の稼働中にいつも確保しておくことも,動的に確保することもできます。いつも確保されているプロセスを常駐プロセスといいます。また,稼働中には確保されていなくて,必要に応じて起動されるプロセスを非常駐プロセスといいます。
プロセスを非常駐プロセスと設定しておくと,OpenTP1システム内のメモリ領域を効率良く使えます。また,プロセスを常駐プロセスと設定しておくと,そのユーザサーバの処理は非常駐プロセスに比べて速くなります。
システムのメモリに空きがない場合,非常駐プロセスは稼働中の非常駐プロセスが終了してから実行されます。
非常駐プロセスを使用すると,一時的※に最大でユーザサービス定義のparallel_countオペランドの指定値の2倍のプロセス数が起動されることがあります。
- 注※
-
終了しようとしているプロセスが,dc_rpc_mainloop関数またはdc_mcf_mainloop関数の終了後からdc_rpc_close関数終了までの区間にある場合で,新たなサービス要求を受け付けたタイミングです。
また,非常駐プロセスであってもプロセス起動による性能への影響を最小限にとどめるため,同一プロセスで続けてサービス要求を処理する場合があります。そのため,ユーザサーバはリエントラントできるプログラム構造で作成する必要があります。
(3) プロセスの設定方法
プロセスを常駐とするか非常駐とするかは,ユーザサーバの起動プロセス数で,事前に設定しておきます。設定したプロセスの数だけ,並行にプロセスを起動できます。設定する方法を次に示します。
-
TP1/Server Baseの場合
ユーザサービス定義のparallel_countオペランドで,使うプロセスの合計(常駐プロセス数と非常駐プロセス数)を設定します。
-
TP1/LiNKの場合
UAPの実行環境を設定するときに,使うプロセスの数(常駐プロセス数と非常駐プロセス数)を設定します。
常駐プロセスを複数個指定していれば,指定した数だけ並行してプロセスが起動されます。また,非常駐プロセスを複数個指定していれば,指定した数だけ動的にプロセスが起動されます。
(4) マルチサーバ負荷バランス
スケジュールキューにあるサービスの要求数に応じて,非常駐プロセスの数を増やしたり減らしたりする機能をマルチサーバ負荷バランス機能といいます。
非常駐プロセスをいつ起動するかは,ユーザサービス定義のbalance_countオペランドに指定する値で決まります。(balance_countオペランドに指定した値×起動中のプロセス)の数を超えてサービス要求が滞留したときに,OpenTP1は非常駐プロセスを起動します。スケジュールキューに滞留しているサービス要求の数が0になると,OpenTP1は非常駐プロセスを終了させます。
非常駐プロセスを起動するタイミングの値を指定する方法を次に示します。
(5) 非常駐UAPプロセスのリフレッシュ機能
非常駐プロセスを使用する場合,一つのサービス要求ごとに実行プロセスを起動し直すことができます。この機能を,非常駐UAPプロセスのリフレッシュ機能といいます。この機能を使用することで,リエントラント構造ではないUAPの実行もできるようになります。
この機能を使用するためには,ユーザサービス定義またはユーザサービスデフォルト定義に,scd_refresh_processオペランドを指定します。また,この機能は1プロセスが処理するサービス要求数(ユーザサービス定義のbalance_countオペランドの指定値)が0の場合にだけ使用できます。
非常駐UAPプロセスのリフレッシュ機能を使用しない場合と使用する場合の動作,およびこの機能を使用する場合の注意事項について説明します。
(a) 非常駐UAPプロセスのリフレッシュ機能を使用しない場合の動作
非常駐UAPプロセスのリフレッシュ機能を使用しない場合の動作を,次の図に示します。図中の番号と以降の説明の番号は対応しています。
|
-
SPPまたはMHPのスケジュールキューにサービス要求が登録されたため,プロセスIDが10のSPPまたはMHPプロセスを起動します。また,一つ目のサービス要求について,サービス関数を実行します。
-
サービス関数の実行後,SPPまたはMHPのスケジュールキューにサービス要求がある場合は,そのプロセス上で再度サービス関数を実行します。
以降,スケジュールキューからサービス要求がなくなるまで,処理を繰り返します。
-
SPPまたはMHPのスケジュールキューにサービス要求がなくなったので,プロセスが終了となります。
(b) 非常駐UAPプロセスのリフレッシュ機能を使用する場合の動作

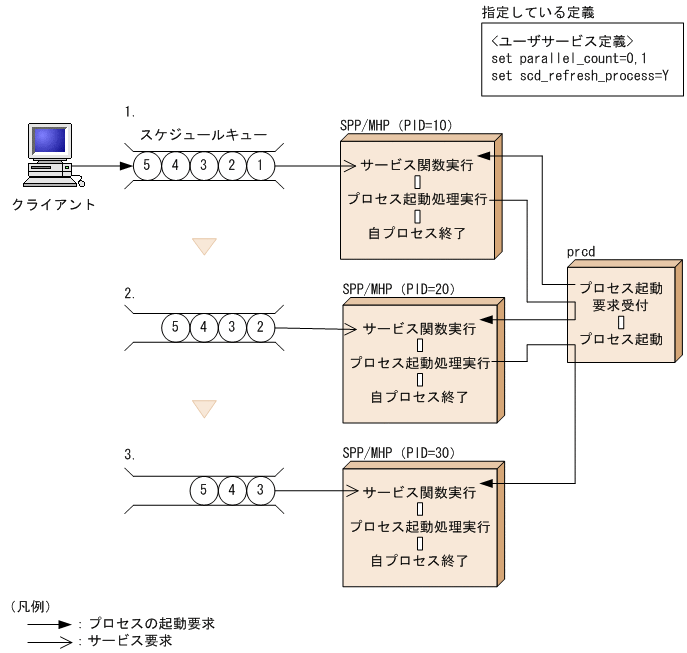

非常駐UAPプロセスのリフレッシュ機能を使用する場合の動作を,次の図に示します。図中の番号と以降の説明の番号は対応しています。
|
-
SPPまたはMHPのスケジュールキューにサービス要求が登録されたため,プロセスIDが10のSPPまたはMHPプロセスを起動します。また,一つ目のサービス要求についてサービス関数を実行したあと,プロセス起動処理を実行して自プロセスは終了します。
-
プロセスIDが10のSPPまたはMHPで実行したプロセス起動処理によって,prcdはプロセスIDが20のSPPまたはMHPプロセスを起動します。また,二つ目のサービス要求についてサービス関数を実行したあと,プロセス起動処理を実行して自プロセスは終了します。
-
プロセスIDが20のSPPまたはMHPで実行したプロセス起動処理によって,prcdはプロセスIDが30のSPPまたはMHPプロセスを起動します。また,三つ目のサービス要求についてサービス関数を実行したあと,プロセス起動処理を実行して自プロセスは終了します。
以降,スケジュールキューからサービス要求がなくなるまで,処理を繰り返します。
(c) 非常駐UAPプロセスのリフレッシュ機能使用時の注意事項
-
起動した時点で常駐プロセスがある構成(常駐プロセス数に1以上を指定する)のサーバを,scdchprcコマンドを使用して非常駐プロセスだけで構成される(常駐プロセス数に0を,最大プロセス数に1以上を指定する)サーバに変更しても,この機能の対象にはなりません。
-
起動した時点で非常駐プロセスだけで構成される(常駐プロセス数に0を,最大プロセス数に1以上を指定する)サーバを,scdchprcコマンドを使用して一つ以上の常駐プロセスがある構成(常駐プロセス数に1以上を指定する)のサーバに変更した場合は,常駐プロセスおよび非常駐プロセスの両方がこの機能の対象になります。
-
OpenTP1システムで同時に起動されるプロセス数が一時的に増加する可能性があるため,この機能を使用する場合は十分な検証を実施し,必要となる最大同時起動サーバプロセス数(プロセスサービス定義のprc_process_countオペランドの指定値)を見積もってください。
検証,見積もり方法を次に示します。
-
現状のOpenTP1を起動して次のコマンドを実行し,表示されたサーバの中から「_」付きのサーバ数を数えます。
prcls -a
-
クライアントサービス定義のparallel_countオペランドの指定値である,最大プロセス数の合計値を2倍にした値を算出します。
-
手順1.および2.の合計値以上の値を,prc_process_countオペランドに設定します。
-
-
システム構成によっては,UAPプロセスの起動と停止が頻繁に発生する可能性があります。その場合はシステム資源(CPU,メモリ,動的ポートなど)が枯渇するおそれがあるため,十分な検証を実施し,システム資源を見積もってください。
それぞれのシステム資源の検証方法を次に示します。
-
CPUメモリ
高負荷テストや長時間連動試験中に,パフォーマンスモニタなどでCPUやメモリの状態を定期的に確認し,不足することがないか検証してください。
-
TCP/IPの動的ポート
OpenTP1のUAPは,起動時にTCP/IPの動的ポートを使用します。UAP停止時には動的ポートを開放しますが,TCP/IPの仕様で一定時間(TIME_WAIT状態の間)資源を確保します。そのため,OSで使用できる動的ポート数を,一定時間内で使い切らないようにしてください。高負荷テストや長時間連動試験中にnetstatコマンドを定期的に実行し,OSで使用できる動的ポート数の使用状況を監視して不足していないか検証してください。
-
-
プロセスの起動とサーバマシンのログオフ処理が重なると,OpenTP1がKFCA01820-Eメッセージを出力し,プロセス初期化エラーになることがあります。そのため,UAPプロセスの起動と停止が頻繁に発生するシステムでは,該当するサーバマシンでのログオフ操作を控えてください。
-
プログラム言語としてCOBOL2002を使用する場合は,コンパイルオプション「-CBLVALUE」を指定したコンパイルでUAPを作成してください。「-CBLVALUE」を指定することでプロセス再起動ごとにVALUE句の指定がないデータ項目が初期化された状態となります。コンパイルオプションの詳細については,COBOL2002のマニュアルを参照してください。
(6) スケジュールの優先度
一つ一つのユーザサーバには,スケジュールの優先度(スケジュールプライオリティ)を付けられます。優先度が高いユーザサーバの非常駐プロセスは,ほかの非常駐プロセスに比べて優先的にスケジュールされます。
スケジュールの優先度は,ユーザサーバで使うプロセスを設定するときに,一緒に設定します。
プロセスの負荷分散を次の図に示します。
|
(7) ノード間負荷バランス機能
同じサービスグループ名のユーザサーバを複数のノードに配置しておくと,サービスを要求されたときに,どのノードのユーザサーバでも処理できます。これによって,ノード間で負荷分散できます。これをノード間負荷バランス機能といいます。ノード間負荷バランス機能を使うための環境設定は必要ありません。複数のノードで同じサービスグループ名のユーザサーバを開始しておけば,OpenTP1で自動的に振り分けます。
OpenTP1システム内の同一サービスグループに,マルチスケジューラ機能を使用しているユーザサーバと,マルチスケジューラ機能を使用していないユーザサーバが混在する場合,マルチスケジューラ機能を使用しているユーザサーバが高負荷状態でも,マルチスケジューラ機能を使用していないユーザサーバには負荷分散されません。マルチスケジューラ機能を使用していないユーザサーバに負荷分散するには,スケジュールサービス定義のscdmulti定義コマンドに-tオプションを指定してください。scdmulti定義コマンドの詳細については,マニュアル「OpenTP1 システム定義」のスケジュールサービス定義を参照してください。
ノード間負荷バランス機能で負荷を分散できるノードの数は,最大128です。
ノード間負荷バランス機能では,ノードのスケジュール状態に応じて,より効率的に処理できるノードへ負荷を分散させます。ノード間負荷バランス機能の環境で,サービスを要求したUAPと同じノードにあるユーザサーバを優先的にスケジュールしたい場合には,そのノードのスケジュールサービス定義にscd_this_node_firstオペランドにYを指定しておいてください。
ノード間負荷バランス機能の概要を次の図に示します。
|
(8) ノード間負荷バランス拡張機能
ユーザは次に示す指定ができます。
-
LEVEL0のノードへのスケジュール比率の指定
スケジュールサービス定義のschedule_rateオペランドを指定することによって,負荷レベルがLEVEL0のノードにスケジュールする比率(%)を指定できます。
-
負荷監視インターバル時間の指定
ユーザサービス定義およびユーザサービスデフォルト定義のloadcheck_intervalオペランドを指定することによって,サービスグループごとに負荷監視インターバル時間を指定できます。
-
負荷レベルのしきい値の指定
ユーザサービス定義およびユーザサービスデフォルト定義のlevelup_queue_countオペランドおよびleveldown_queue_countオペランドを指定することによって,サービスグループごとにサービス要求滞留数によって負荷レベルを決定するしきい値を指定できます。
-
通信障害時のリトライ回数の指定
通常,サービス要求のスケジューリング時に通信障害が発生すると,再スケジュールしないでエラーリターンします。スケジュールサービス定義のscd_retry_of_comm_errorオペランドを指定することによって,通信障害が発生したノード以外へスケジュールするリトライ回数を指定できます。
なお,この機能は,TP1/Extension 1をインストールしていることが前提です。TP1/Extension 1をインストールしていない場合の動作は保証できませんので,ご了承ください。
(9) マルチスケジューラ機能

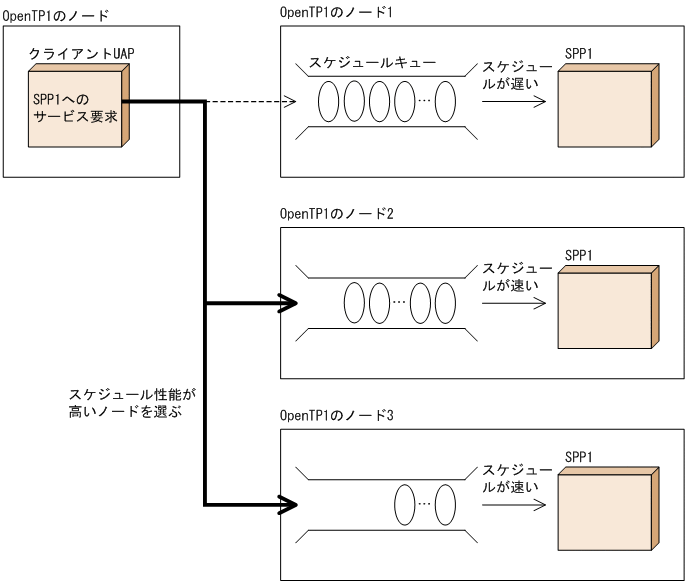

クライアントUAPから,他ノードのキュー受信型サーバ(スケジュールキューを使うSPP)にサービスを要求した場合,要求先サーバが存在するノードのスケジューラデーモンが,いったんサービス要求メッセージを受信し,該当するキュー受信型サーバのスケジュールキューに格納します。スケジューラデーモンは,スケジュールサービスを提供するシステムデーモンのことです。
スケジューラデーモンは,OpenTP1システムごとに1プロセスです。そのため,システムの大規模化,マシンやネットワークの高性能化などに伴って,従来のスケジューラデーモンだけでは効率良くスケジューリングできないことがあります。従来のスケジューラデーモンだけでは効率良くスケジューリングできない場合については,「付録C マルチスケジューラ機能の検討が必要なシステム構成例」を参照してください。
従来のスケジューラデーモン(これ以降マスタスケジューラデーモンといいます)とは別に,サービス要求受信専用デーモン(これ以降マルチスケジューラデーモンといいます)を複数プロセス起動し,サービス要求メッセージ受信処理を並行動作させることによって,受信処理の競合によるスケジューリング遅延を回避できます。この機能をマルチスケジューラ機能といいます。
なお,この機能は,TP1/Extension 1をインストールしていることが前提です。TP1/Extension 1をインストールしていない場合の動作は保証できませんので,ご了承ください。
マルチスケジューラ機能を使用するには,次の定義を指定する必要があります。
- RPC受信側
-
スケジュールサービス定義 scdmulti
ユーザサービス定義 scdmulti
- RPC送信側
-
ユーザサービス定義 multi_schedule
また,幾つかのマルチスケジューラデーモンをキュー受信型サーバごとにグループ化できます。これによって,異なるサーバ間でサービス要求メッセージの受信処理が競合するのを回避できます。マルチスケジューラデーモンをグループ化して使用する場合,サーバ側でユーザサービス定義 scdmultiに-gオプションを指定する必要があります。
OpenTP1起動時に,スケジュールサービスを提供するシステムデーモンとして,マスタスケジューラデーモンに加え,定義に指定したマルチスケジューラデーモンをウェルノウンポート番号で起動します。なお,TP1/Clientからマルチスケジューラ機能を使用してサービスを要求する場合については,マニュアル「OpenTP1 クライアント使用の手引 TP1/Client/W,TP1/Client/P編」を参照してください。
マルチスケジューラ機能を使用したRPCについては「2.1.16 マルチスケジューラ機能を使用したRPC」を参照してください。

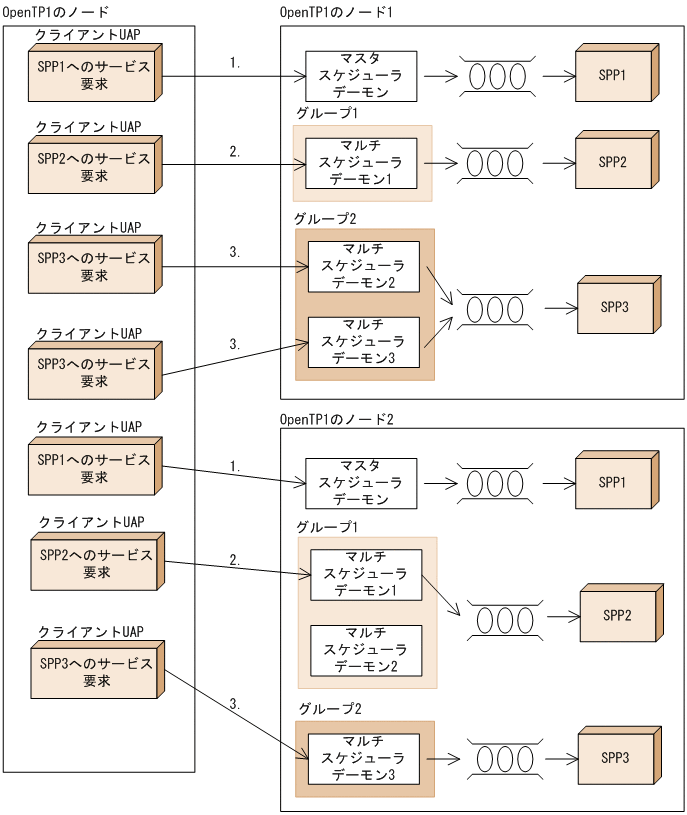

マルチスケジューラ機能の使用例を次の図に示します。
|
-
SPP1は,短いサービス要求メッセージを扱うため,マルチスケジューラ機能を使用しないで,マスタスケジューラデーモンにスケジューリングさせます(図の1.)。
-
SPP2は,長大サービス要求メッセージを扱うため,OpenTP1のノード1とノード2に分散させ,ノード1にあるグループ1のマルチスケジューラデーモン1,またはノード2にあるグループ1のマルチスケジューラデーモン1,2にスケジューリングさせます(図の2.)。
-
SPP3は,短いサービス要求メッセージを扱いますが,サービス要求数が多いため,OpenTP1のノード1とノード2に分散させ,ノード1にあるグループ2のマルチスケジューラデーモン2,3,またはノード2にあるグループ2のマルチスケジューラデーモン3にスケジューリングさせます(図の3.)。
