1.7.5　TP1/FSP（全銀RC）関数のコールタイミングについて

(1)　送信関数（ee_zrc_snd_message）

一部発行可のトランザクション種別について，次の表に示します。

トランザクション種別	内容	発行可否
MN	ee_zrcから始まるTP1/FSP（全銀RC）のサービス	×
	上記以外	○
RL	ee_zrcから始まるTP1/FSP（全銀RC）のサービス	×
	上記以外	○

機能

全銀RCセンタへ情報メッセージを送信します。

形式

ANSI C，C++の形式

#include <eezrc.h>
int  ee_zrc_snd_message(char *termnam, char *senddata, int sdataleng, char *lcn, int mcp_rtn);

UAPで値を設定する引数

termnam

出力先の論理端末名を設定します。論理端末名の長さは最大8バイトです。論理端末名の後ろにはヌル文字を付けてください。

senddata

送信するセグメントの内容を設定した領域を設定します。

sdataleng

送信するセグメントの長さを設定します。設定できる値は65〜1,564になります

（サブレイヤヘッダ16バイト，業務プロトコルヘッダ48バイト，テキスト長最大1,500バイト）。

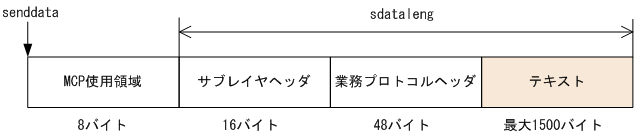

図1‒52　送信するセグメントの長さ

サブレイヤヘッダと業務プロトコルヘッダについてはTP1/FSP（全銀RC）が電文を作成します。MCP使用領域，サブレイヤヘッダ，業務プロトコルヘッダ，テキスト部の全体の領域を確保し，テキスト部に情報をセットして関数をコールしてください。

lcn

送信する電文のLCN番号をキャラクタ形式2バイトで設定します。

TP1/FSP（全銀RC）で値を設定する引数

mcp_rtn

リターン値がEEZRCER_MCPSENDの場合，エラーとなったee_mcp_send関数のリターン値を設定します。

ee_zrc_snd_message関数のリターン値

リターン値	意味
EEZRC_OK	正常に終了しました。
EEZRCER_MCPSEND	ee_mcp_send関数でエラーが発生しました（mcp_rtn引数を参照可能）。
EEZRCER_TERM_HOLD	termnamに設定した論理端末名が閉塞中です。
EEZRCER_CON_CLOSE	termnamに設定した論理端末名に該当するTCPコネクションが切断中です。
EEZRCER_ARGUMENT	senddataに設定した値が間違っています。
EEZRCER_LCN_WAIT	lcnに設定したLCN番号は送達管理待ち状態です。
EEZRCER_MESSAGE_TOO_BIG	sdatalengにプロトコル最大長を超える値を設定しています。
EEZRCER_MESSAGE_TOO_SHORT	sdatalengに64以下の値を設定しています。
EEZRCER_LE_NAME	termnamに設定した値が間違っています。
EEZRCER_MCPRTN	mcp_rtnに設定した値が間違っています。
EEZRCER_TP1_FUNCTION	OpenTP1内部関数でエラー発生しました。
EEZRCER_ZRC_NOT_DEFINED	全銀RCプロトコルが定義されていません。
EEZRCER_TIMER	タイマ監視の設定でエラーが発生しました。
EEZRCER_LCN	lcnに設定した値が間違っています。
EEZRCER_CONDITION	発行条件が不正です。 ee_trn_rollback_mark関数が発行済みです。 このAPI関数を呼び出せるトランザクションではありません。

ページの先頭へ

(2)　送達管理電文送信関数

一部発行可のトランザクション種別について，次の表に示します。

トランザクション種別	内容	発行可否
MN	制御ミドル関数データ領域の送達管理メッセージ送信フラグ（データ名BE）がX'01'	○
	上記以外	×
E3	全銀RCサービス拡張トランザクションインタフェース情報の送達管理メッセージ送信フラグがX'01'※1	○
	上記以外	×

機能

全銀RCセンタへ送達管理メッセージを送信します。

形式

ANSI C，C++の形式

#include <eezrc.h>
int  ee_zrc_snd_response(char rsp_type, EELONG flags);

UAPで値を設定する引数

rsp_type

送信する送達管理メッセージの応答種別を次の形式で指定します。

EEZRC_SNDACK：ACKの送達管理メッセージを送信する場合に指定します。

EEZRC_SNDNAK：NAKの送達管理メッセージを送信する場合に指定します。

flags

EENOFLAGSを設定します。

ee_zrc_snd_response関数のリターン値

リターン値	意味
EEZRC_OK	正常に終了しました。
EEZRCER_MCPSEND	MCP電文送信関数でエラーが発生しました。 本エラー時はコネクションを解放します。
EEZRCER_TERM_HOLD	論理端末が閉塞中です。
EEZRCER_CON_CLOSE	TCPコネクションが確立状態ではありません。
EEZRCER_TP1_FUNCTION	OpenTP1内部関数でエラー発生しました。
EEZRCER_ZRC_NOT_DEFINED	全銀RCプロトコルが定義されていません。
EEZRCER_CONDITION	発行条件が不正です。 このAPI関数を呼び出せるトランザクションではありません。 情報メッセージではないメッセージに対してこの関数を発行しました。 eemcpcn定義-zオプションrspmodeオペランドがautoのコネクションで本関数を実行しました。
EEZRCER_ALREADY	送達管理メッセージは送信済みです。
EEZRCER_ARGUMENT	引数に設定した値が間違っています。

ページの先頭へ

(3)　ERRTRNS関数（ee_zrc_errtrns）

業務UAPサービスのERRTRNSサービスでERRTRNSの起動を確認した場合，全銀RCの電文送信に関するERRTRNSであった場合に本関数をコールしてください。

機能

TP1/FSP（全銀RC）にERRTRNSの発生を通知します。TP1/FSP（全銀RC）では送信に失敗したメッセージの送達管理待ちタイマのキャンセル処理を実施します。

形式

ANSI C，C++の形式

void  ee_zrc_errtrns (char *in， EEULONG *in_len， char *out， EEULONG *out_len，
EERPC_INTERFACE_TBL *trninf);

UAPで値を設定する引数

• in

• in_len

• out

• out_len

• trninf

業務UAPサービスが受信したERRTRNSの引数情報をそのままセットしてください。
