7.5.3　ユーザデータ反映機能の構成

データ反映機能の構成を次の図に示します。

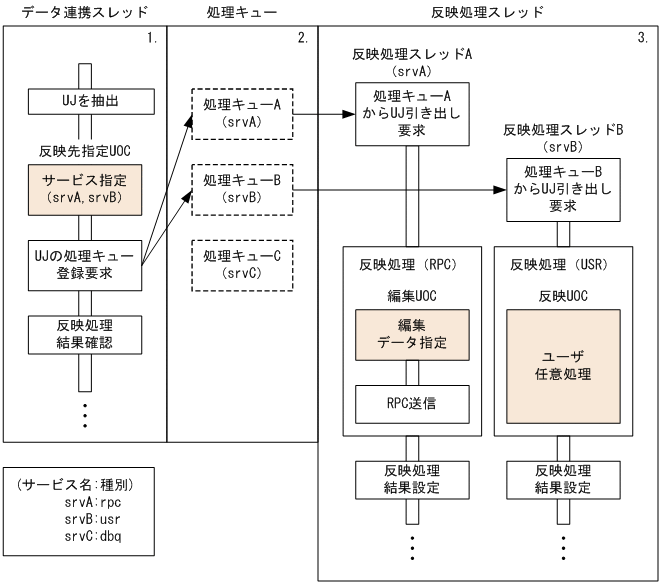

図7‒28　反映機能の構成と定義との関連

1. データ連携スレッド

   ユーザデータ（UJ）の抽出，反映先指定UOCの呼び出し，およびUJの処理キュー登録を行います。反映先指定UOCではUJを反映処理するサービスを指定します。反映先指定UOCリターン後，UJを指定した反映サービスへ処理キュー登録します。また，処理キュー登録後は反映処理スレッドの反映処理結果を確認し，1トランザクション分UJの同期を取ります。そのあと，引き続きUJを抽出します。

2. 処理キュー

   データ連携スレッドと反映処理スレッド間のUJの引き渡しに処理キューを利用します。データ連携スレッドはユーザデータ抽出機能で抽出したUJを処理キューに登録し，反映処理スレッドはUJを処理キューから引き出します。また反映処理するサービス数分，処理キューを用意します。

3. 反映処理スレッド

   処理キューからユーザデータ（UJ）の取り出しおよび反映処理の呼び出しを行います。反映処理スレッドは反映サービス名で関連づけられた処理キューからだけ，UJを取り出します。反映処理結果設定後，対象の処理キューにUJがある場合，引き続きUJの取り出しを行います。
