7.5.2　データの流れ

ユーザデータ（UJ）の流れを次の図に示します。

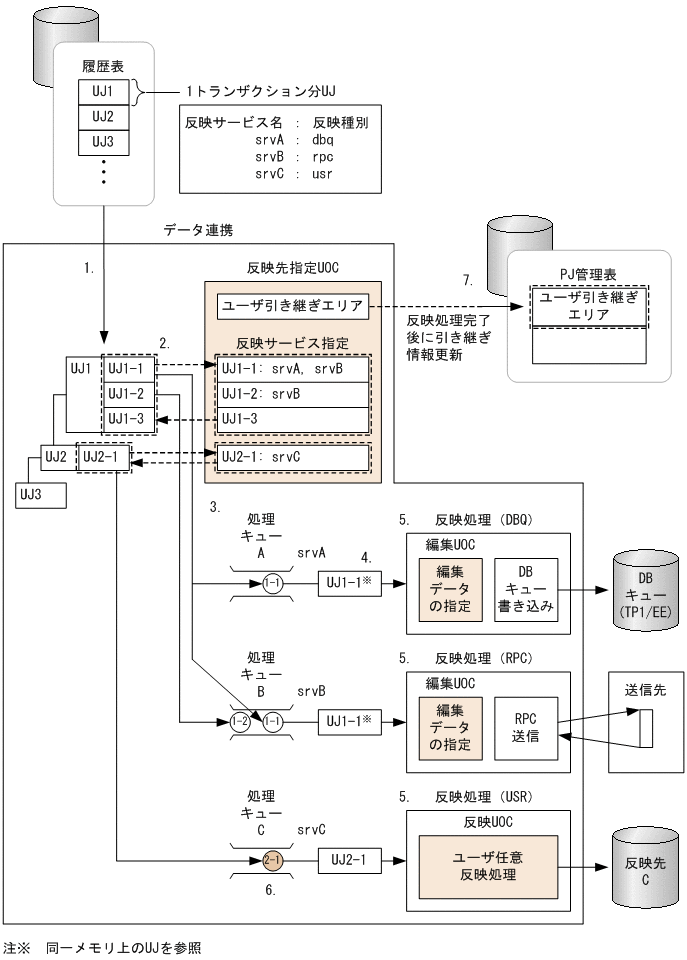

図7‒27　マルチスレッドでのユーザデータ（UJ）の流れ

UAP履歴情報表からUJを抽出します。
1トランザクション分のUJごとに反映先指定UOCを呼び出します。反映先指定UOCでは，UJの反映サービスを指定し，リターンします。
UJを，反映サービスに対応する処理キューに登録します。
処理キューごとにスレッドが割り当てられ，反映処理を呼び出します。
反映処理方法にはDBキュー書き込み（dbq），RPC送信（rpc），ユーザ任意処理（usr）の3種類があります。どれかの反映処理方法を選択しUJを反映処理します。
前トランザクションUJ（UJ1-1，1-2，1-3）の反映処理がない場合，前トランザクションの処理完了を待たないで，次トランザクションUJ（UJ2-1）の処理を開始します。
反映先指定UOCでは1トランザクション分UJごとに，ユーザ引き継ぎエリアに任意の情報を設定可能です。1トランザクション分UJの反映処理が完了した場合，ユーザ引き継ぎエリアに設定した情報を引き継ぎ情報としてPJ管理表に書き込みます。
