7.5.4　反映先指定UOC

(1)　概要

反映処理するサービスを指定します。データ連携支援は1トランザクション分のUJを反映先指定UOCに引き渡します。反映先指定UOCでは1トランザクション分のUJの，反映処理するサービス名を指定します。反映先指定UOCリターン後，データ連携支援はUJを反映先指定UOCで指定された反映サービスに対応する処理キューに登録します。

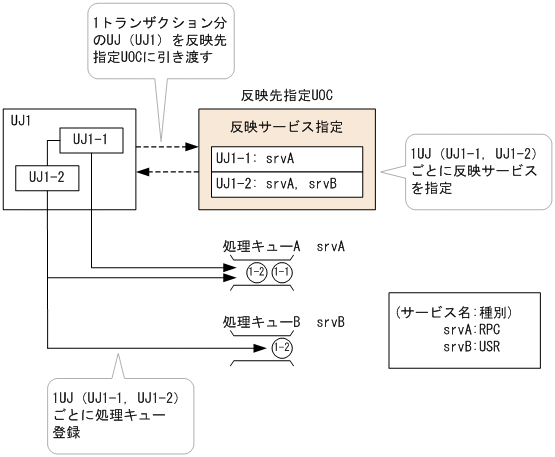

図7‒29　反映先指定UOC概要

反映サービスへはUJを1つずつ引き渡すことも，複数UJを一括で引き渡すことも可能です。反映サービスへ引き渡すUJの単位は次の方法で指定します。

反映先指定UOCにおいて，末尾にあたるUJを指定（末尾指定）します。末尾指定のUJの反映サービスへUJを引き渡します。

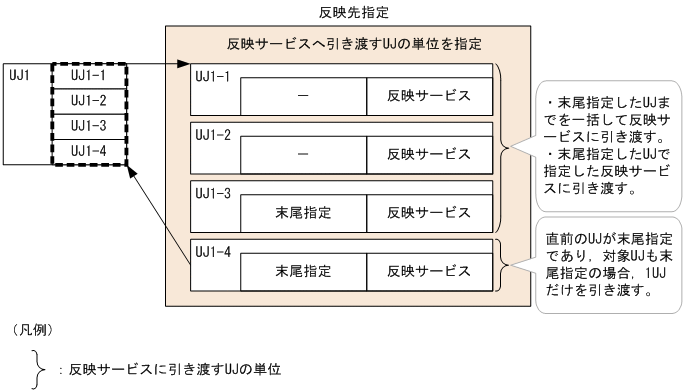

図7‒30　反映サービスに引き渡すUJの単位の設定

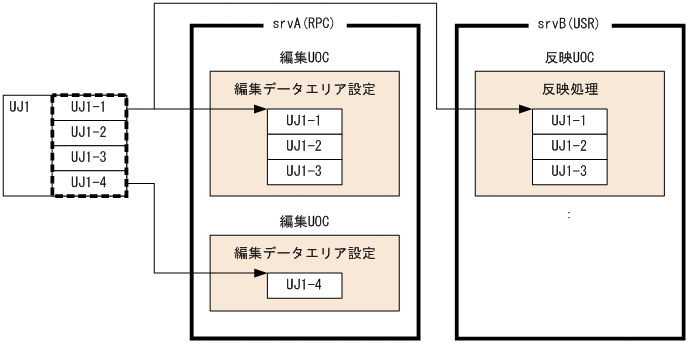

図7‒31　反映サービスへのUJ引き渡し

ページの先頭へ

(2)　反映先指定UOC省略時

反映先指定UOCは省略可能です。省略した場合，1トランザクション分のUJを一括して定義したすべての反映サービスへ引き渡します。

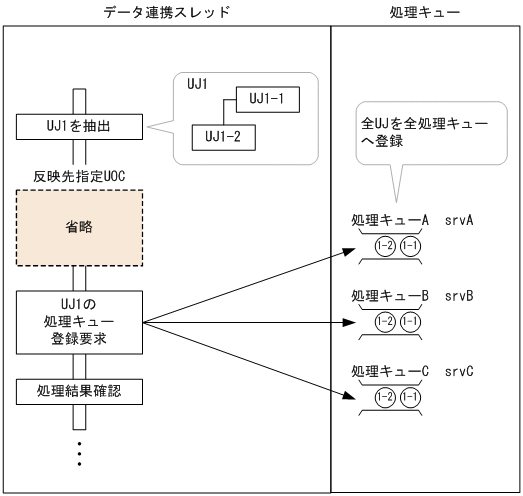

図7‒32　反映先指定UOC省略時

ページの先頭へ

(3)　中断要求

ユーザが反映先指定UOC内で中断要求のリターンコードを設定した場合，データ連携支援は中断します。中断要求は2種類あり，データ連携支援を再開始したときの動作が異なります。

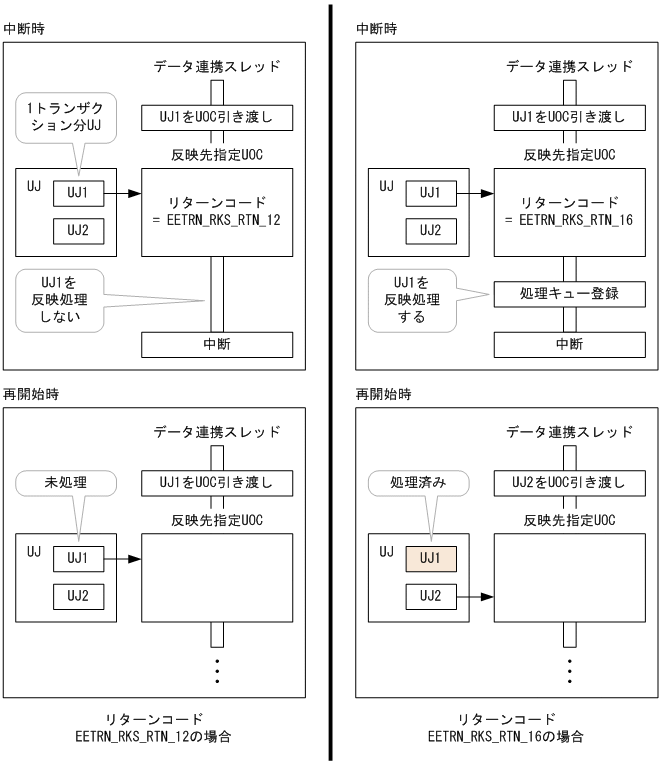

図7‒33　反映先指定UOCで中断要求のリターンコードを設定した場合

表7‒15　リターンコードに応じた再開始時の動作

項番	リターンコード	対象UJの処理キュー登録有無	中断前に反映処理するUJの範囲	再開時に渡し始める1トランザクション分UJ
1	EETRN_RKS_RTN_12 （COBOL言語は12）	処理キュー登録しない	処理キューに滞留中の全UJ	リターンコードを設定した1トランザクション分のUJ（UJ1）
2	EETRN_RKS_RTN_16 （COBOL言語は16）	処理キュー登録する	処理キューに滞留中の全UJ（リターンコードを設定したUJも含む）	リターンコードを設定した次の1トランザクション分のUJ（UJ2）

ページの先頭へ

(4)　読み出しUJ指定の再開始

ユーザが反映先指定UOC内で再開始（読み出しUJ指定）指示のリターンコードEETRN_RKS_RTN_08（COBOL：8）を設定した場合，KFSB82020-Iメッセージを出力し，中断しないで処理を続行します。

その後，リターンコードEETRN_RKS_RTN_12（COBOL：12）またはEETRN_RKS_RTN_16（COBOL：16）でデータ連携支援を中断させた場合でも，データ連携支援の再開始時はリターンコードEETRN_RKS_RTN_08（COBOL：8）を設定したUAP履歴情報から再開します。再開始はリターンコードEETRN_RKS_RTN_08（COBOL：8）を指定したUAP履歴情報が優先されます。

また，リターンコードEETRN_RKS_RTN_08（COBOL：8）を返却後，次の中断要因の場合，開始終了UOCの終了モードが「中断（読み出しUJ指定）」で終了し，開始モードが「再開始（読み出しUJ指定）」で再開始します。ただし，再開始の読み出し開始位置をDBに書き込む前に中断要因が発生した場合は，これに該当しません。

• EOF検知

• TP1/EEの計画停止検知（定義があるときだけ）

• 中断コマンド実行

• UOC指示による強制停止

• DB障害検知

• その他の中断要因発生

リターンコードEETRN_RKS_RTN_08（COBOL：8）を指定した場合でも，データ連携支援のその他の機能に影響することはありません。通常どおり，引き継ぎ情報などを使用できます。

リターンコードEETRN_RKS_RTN_08（COBOL：8）を指定したあと，中断時に出力されるメッセージの世代番号や履歴情報表名，累積データ通番等の情報は，中断時の情報です。再開始時に有効となる情報は，KFSB82020-Iメッセージ，またはeeaphdsprksコマンドで確認できます。

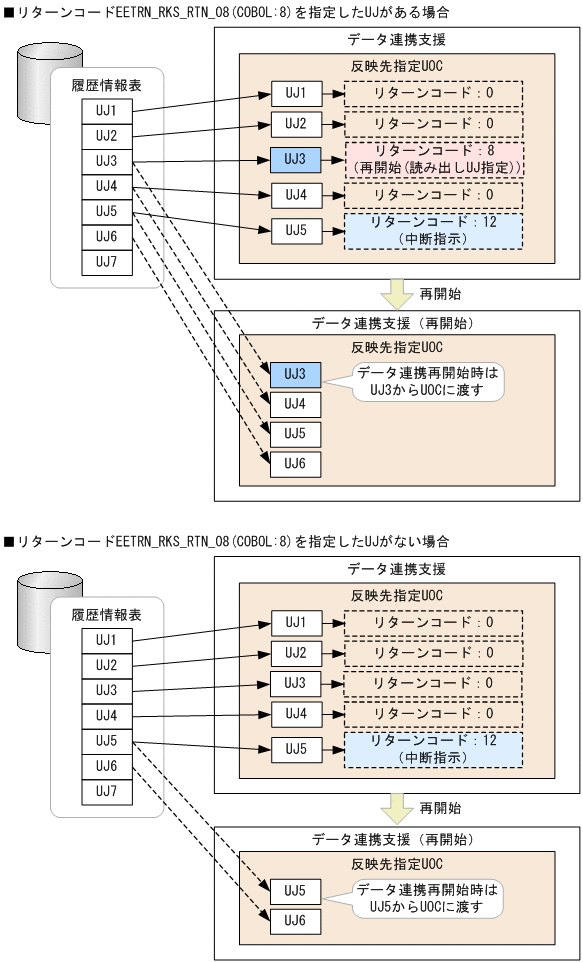

次の図に，リターンコードEETRN_RKS_RTN_08（COBOL：8）の有無による再開始時のUAP履歴情報の読み出し位置を示します。

図7‒34　再開始時のUAP履歴情報の読み出し位置
